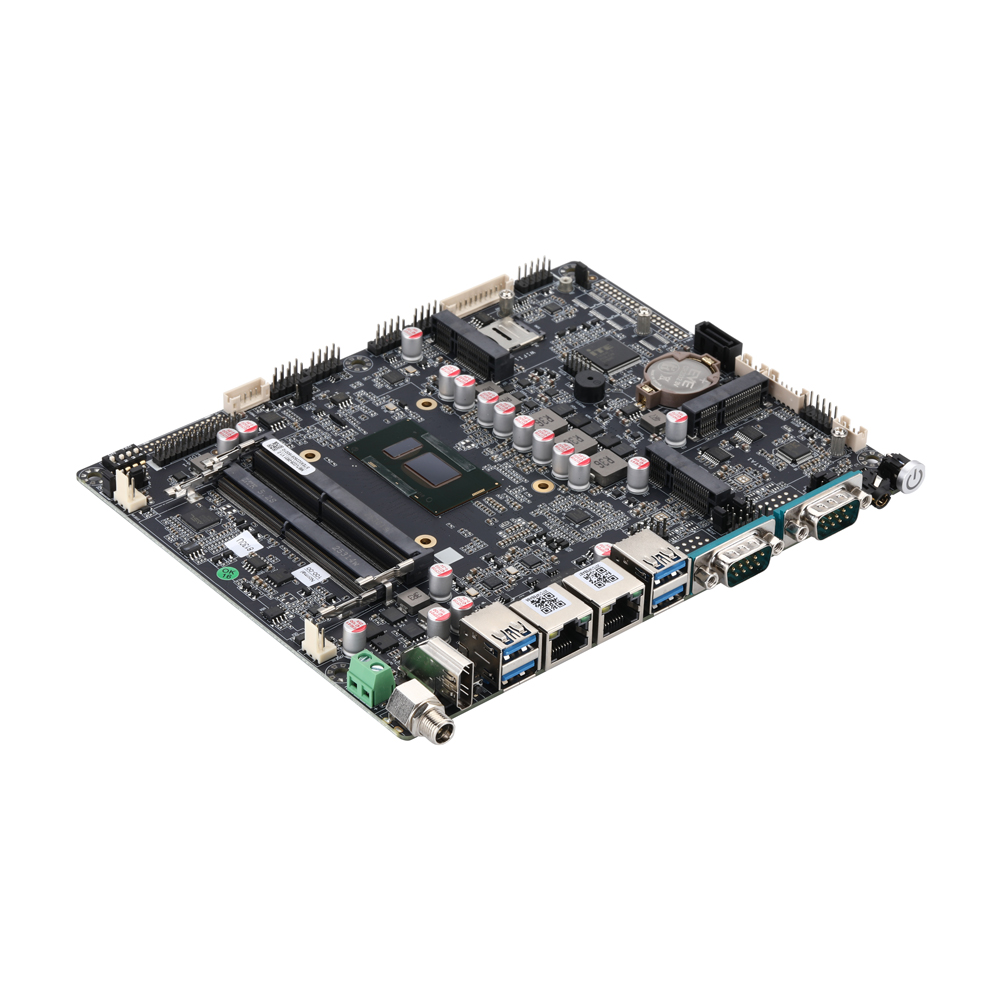

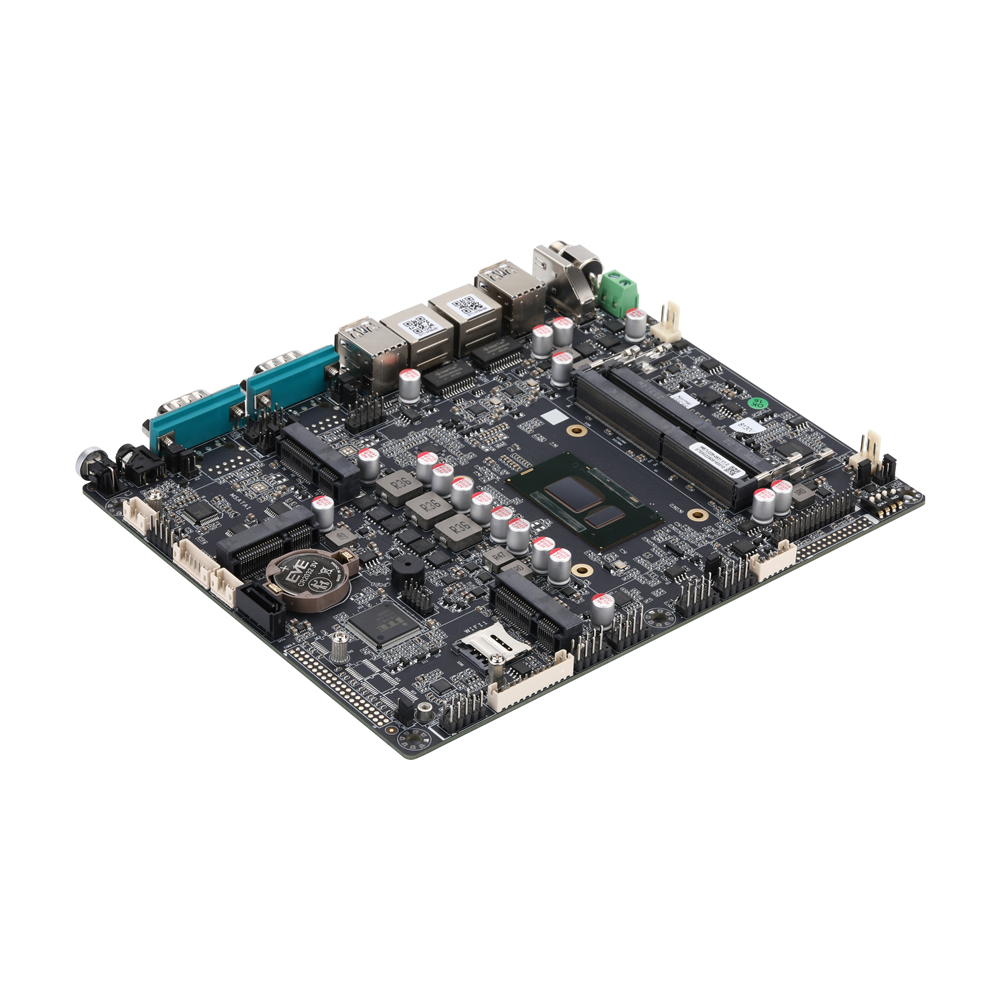

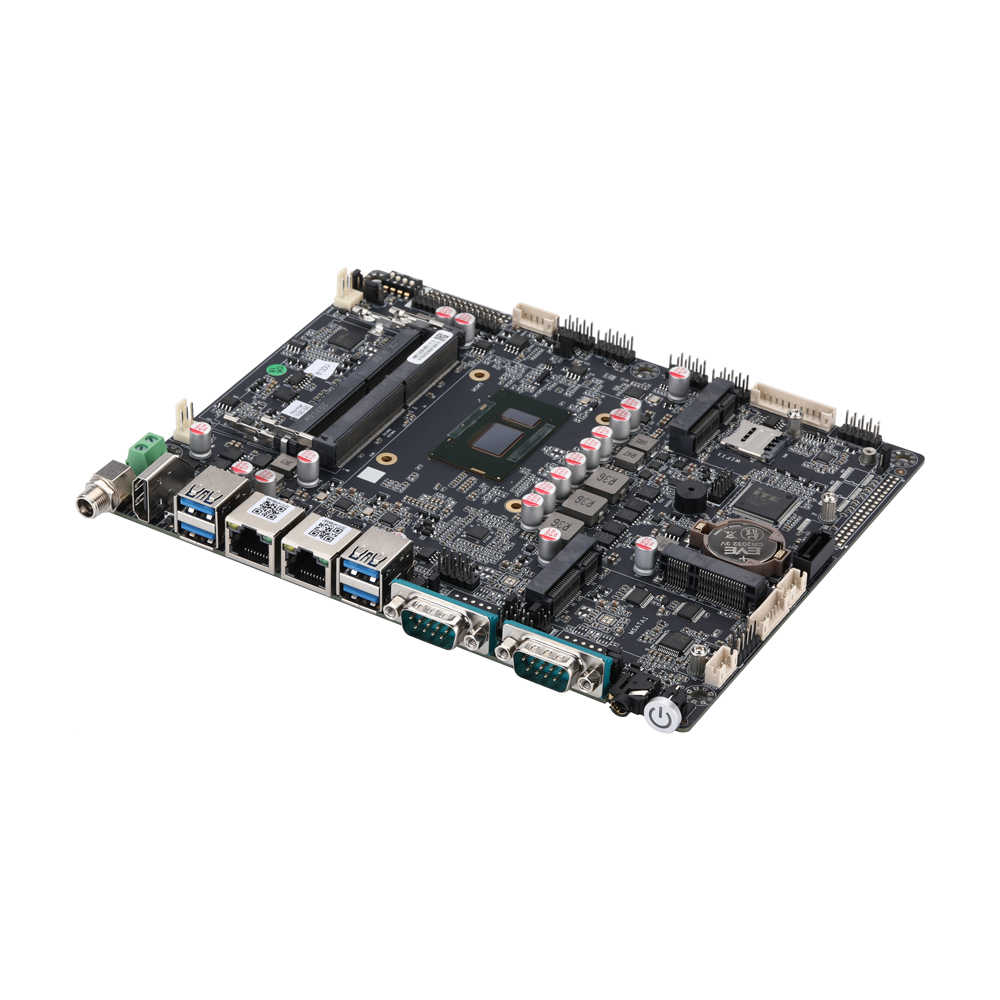

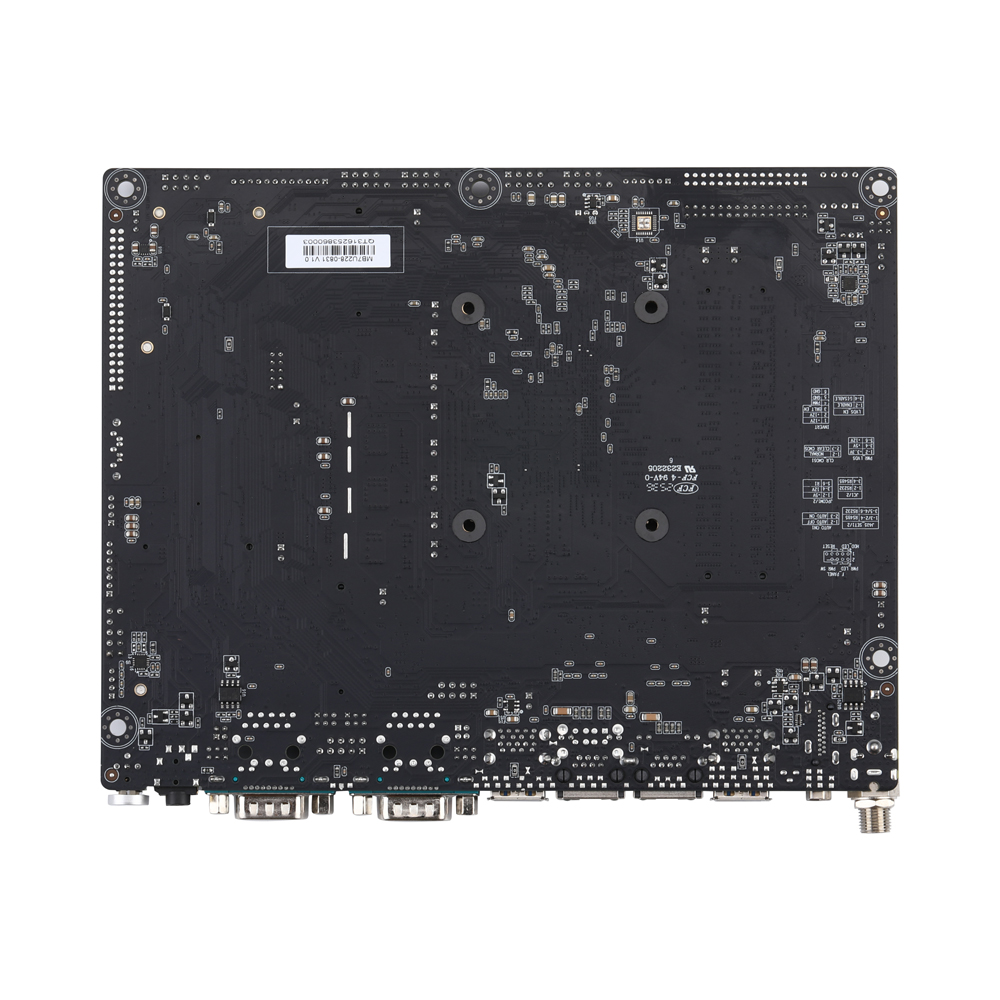

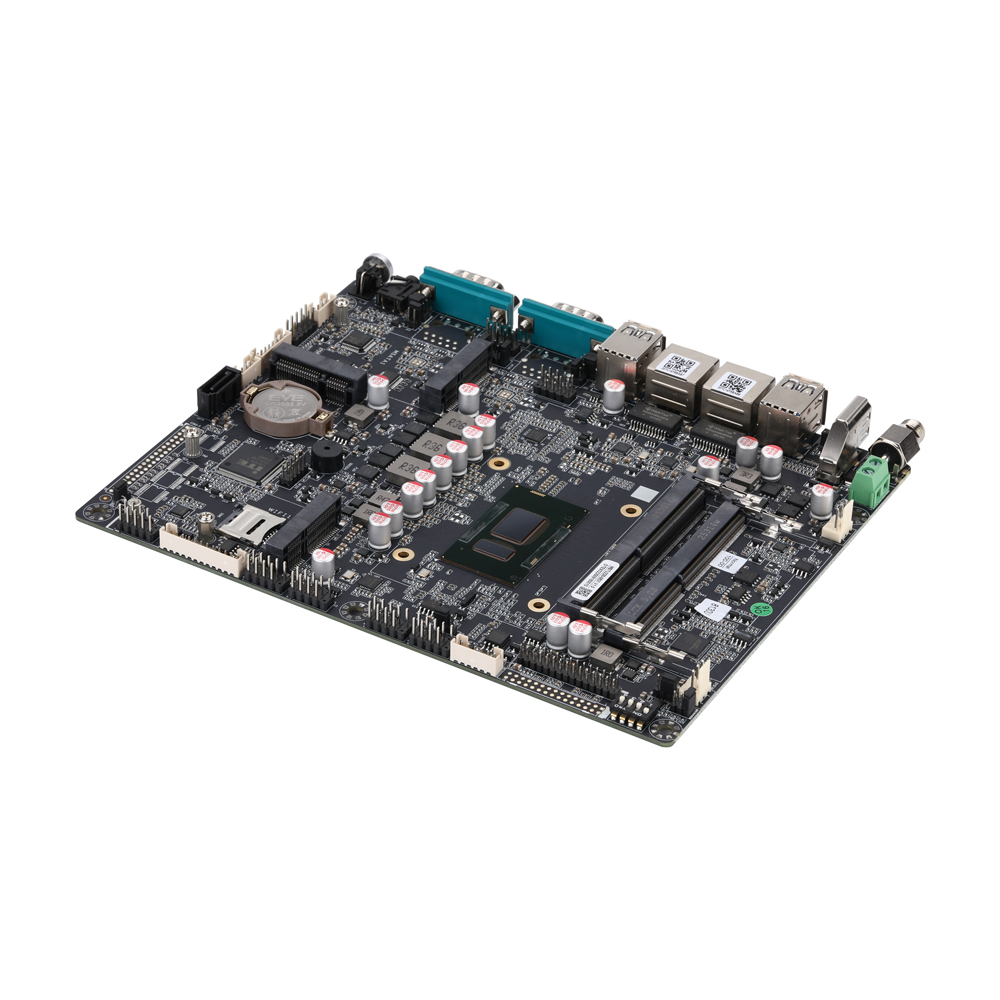

MB7U268-0600 image 1

اللوحة الأم سلسلة MB7U268-0600

الموديل: MB7U268-0600

إجمالي منافذ LAN2
سرعة LAN1G RJ45
المنافذ التسلسلية10

المواصفات الرئيسية

CPU
Skylake / Kaby Lake / Kaby Lake-R
الذاكرة
DDR4 SO-DIMM · الحد الأقصى 64GB
LAN
2
التخزين
mSATA, SATA
حجم اللوحة
170x170

الأنظمة المتوافقة

Q30600PPC-S61Q30600PPC-S61

هذا المنتج متاح عبر الاستفسار والتخصيص OEM/ODM.

إرسال استفسار
MB7U268-0611MB7U268-0612MB7U268-0631MB7U268-0651MB7U268-0671MB7U268-0711MB7U268-0712MB7U268-0731MB7U268-0751MB7U268-0771MB7U268-0811MB7U268-0821MB7U268-0831MB7U268-0851MB7U268-0871MB7U228-0771MB7U228-0811MB7U228-0821MB7U228-0831MB7U228-0851MB7U228-0871MB7U228-0611MB7U228-0612MB7U228-0631MB7U228-0651MB7U228-0671MB7U228-0711MB7U228-0712MB7U228-0731MB7U228-07517600U3867U4417U8350U8650U8130U8250U8550UIntel3965U4415U6300U6600U6200U6500U3865U7560U7660U7130U7200U7500U7100U7020USkylakeKaby Lake3855U3955U6100UKaby Lake-R4405U6006UCore i3Core i5Core i7PentiumCeleron

Main Features

  • Intel 6 th Skylake-U Processor
  • Intel 7 th Kabylake-U Processor
  • Intel 8 th Kabylake-R-U Processor
  • 1 × VGA, 1 × LVDS, 1 × EDP,
  • 10 × RS-232, 2 × RS-485
  • 4 × USB 3.0, 1 × SATA 3.0
  • 2 × Mini-PCIe
  • 2 × Realtek Gigabit LAN

نظام المعالج

CPU• Intel 6 th Skylake-U Processor • Intel 7 th Kabylake-U Processor • Intel 8 th Kabylake-R-U Processor
مجموعة الشرائحBy CPU
الأبعاد190 × 150mm
عدد النوىBy CPU
السرعة القصوىBy CPU
ذاكرة التخزين المؤقت L2By CPU
BIOSUEFI

الذاكرة

التقنيةDDR4 2133MHz SDRAM
الحد الأقصى64GB
Socket2 × SO-DIMM s

الرسوميات

وحدة تحكمBy CPU
VRAMShared Memory
VGA0
LVDSYes
HDMI1 (Support HDMI 1.4a)
شاشات متعددةYes

إيثرنت

الواجهة10/100/1000Mbps
وحدة تحكم2 × Realtek Gigabit LAN
Connector2 × RJ-45

Audio

وحدة تحكمRealtek HD Audio

I/O خلفي

Audio2 (Mic-in, Line-out)
مدخل DC1
HDMI1
زر إعادة الضبط1
USB 3.04 × USB 3.0
إيثرنت2
منفذ تسلسلي2 × RS-232
زر الطاقة1 × Power Button, 1 × Power LED

التخزين

أقصى معدل نقل بياناتSATA 3.0 (6.0Gb/S)

توسعة

mSATA1 × Full-length Mini PCIe for SSD
Mini PCIe1 × Mini PCIe,Half-length Mini PCIe for Wi-Fi, Full-length Mini PCIe for 4G by Default

موصل داخلي

TPM1 (Option)
رأس VGA1, 2 × 10Pin, Pitch 2.0mm
منفذ تسلسلي6, 2 × 20Pin, Pitch 2.0mm
Mini PCIe4 × RS-232 (Option)
RS-485COM1/2 can be set up as RS-485,support 5V/12V
فتحة SIM1
جامبر التشغيل التلقائيYes, 1 × 3Pin, Pitch 2.0mm
جامبر مسح CMOSYes, 1 × 3Pin, Pitch 2.0mm
رأس GPIO1, 2 × 5Pin, Pitch 2.0mm
رأس EDP1, 2 × 15Pin, Pitch 2.0mm (Option)
رأس LVDS1, 2 × 15Pin, Pitch 2.0mm
رأس USB 2.08, 2 × 5Pin, Pitch 2.54mm
رأس اللوحة الأمامية1, 2 × 5Pin, Pitch 2.54mm
رأس مكبرات الصوت1, 2× 5Pin, Pitch 2.54mm 1, 1× 4Pin, Pitch PH2.0mm
PS/22, 1× 7 Pin, Pitch PH2.0mm
رأس الطاقة1, 1 × 2Pin, Pitch 5.0mm

مؤقت المراقبة

الإخراجFrom Super I/O to Drag RESETCON#
الفاصل الزمني256 Segments,0,1,2,3,,,255 sec/min

Power

طاقة الإدخال12V DC in, 5.5mm/2.5mm

بيئي

درجة حرارة التشغيل0-50 ℃

ملحقات

ملحقاتCable for HDD, Cable for Serial Port

دعم نظام التشغيل

OSWindows 10, Linux Windows 7 (Only for 6th Gen Skylake)

محتويات العبوة

  • Motherboard × 1
  • SATA Combo Cable × 1
  • COM Extension Cable × 4

* قد تختلف محتويات العبوة الفعلية. قابلة للتغيير دون إشعار.

اختيار الطلب والمواصفات

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPورقة بيانات
MB7U268-0611 Skylake Celeron 3855U 2 / 2 1.6GHz 2M Intel HD 510 15W
MB7U268-0612 Skylake Celeron 3955U 2 / 2 2.0GHz 2M Intel HD 510 15W
MB7U268-0631 Skylake Core i3 6100U 2 / 4 2.3GHz 3M Intel HD 520 15W
MB7U268-0651 Skylake Core i5 6200U 2 / 4 2.3GHz ~ 2.8GHz 3M Intel HD 520 15W
MB7U268-0671 Skylake Core i7 6500U 2 / 4 2.5GHz ~ 3.1GHz 4M Intel HD 520 15W
MB7U268-0711 Kaby Lake Celeron 3865U 2 / 2 1.8GHz 2M Intel HD 610 15W
MB7U268-0712 Kaby Lake Celeron 3965U 2 / 2 2.2GHz 2M Intel HD 610 15W
MB7U268-0731 Kaby Lake Core i3 7100U 2 / 4 2.4GHz 3M Intel HD 620 15W
MB7U268-0751 Kaby Lake Core i5 7200U 2 / 4 2.5GHz ~ 3.1GHz 3M Intel HD 620 15W
MB7U268-0771 Kaby Lake Core i7 7500U 2 / 4 2.7GHz ~ 3.5GHz 4M Intel HD 620 15W
MB7U268-0811 Kaby Lake R Celeron 3867U 2 / 2 1.8GHz 2M Intel HD 610 15W
MB7U268-0821 Kaby Lake R Pentium 4417U 2 / 2 2.3GHz 2M Intel HD 610 15W
MB7U268-0831 Kaby Lake R Core i3 8130U 2 / 4 2.0GHz ~ 3.40GHz 4M Intel UHD 620 15W
MB7U268-0851 Kaby Lake R Core i5 8250U 4 / 8 1.6GHz ~ 3.4GHz 6M Intel UHD 620 15W
MB7U268-0871 Kaby Lake R Core i7 8550U 4 / 8 1.8GHz ~ 4.0GHz 8M Intel UHD 620 15W
