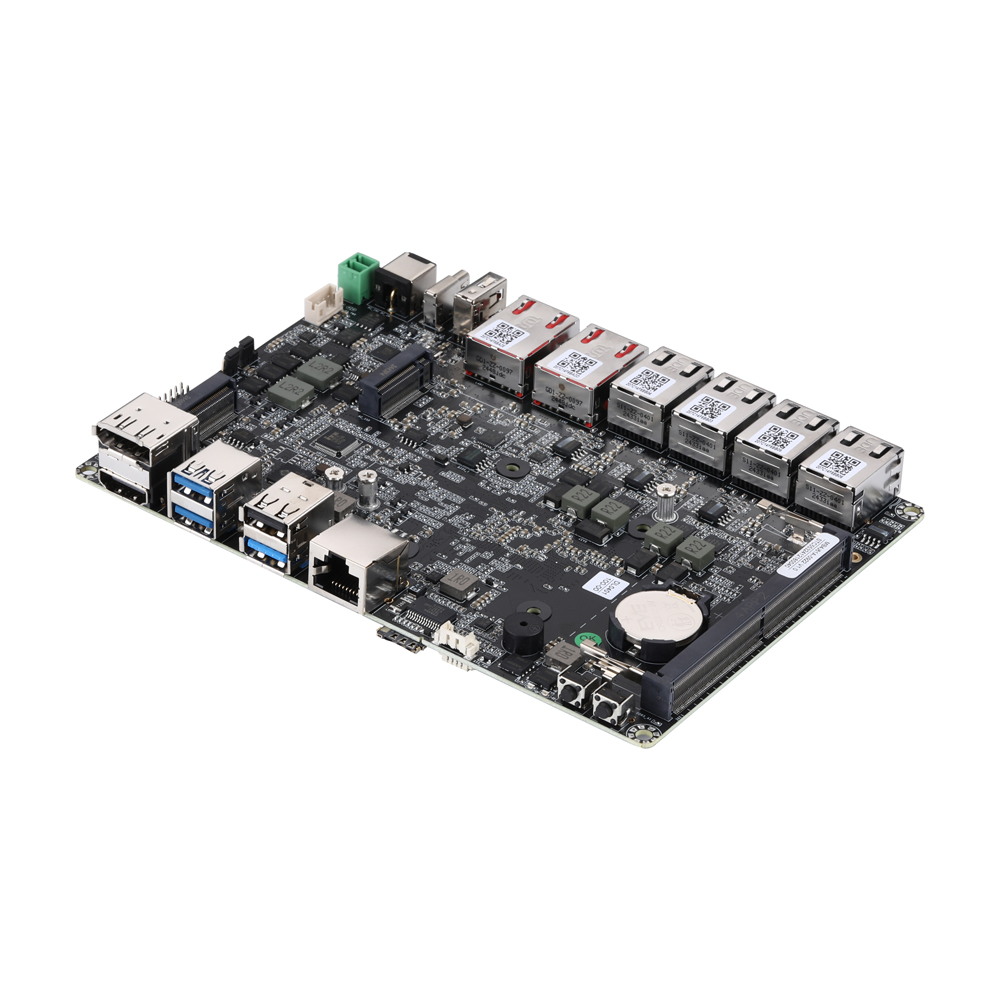

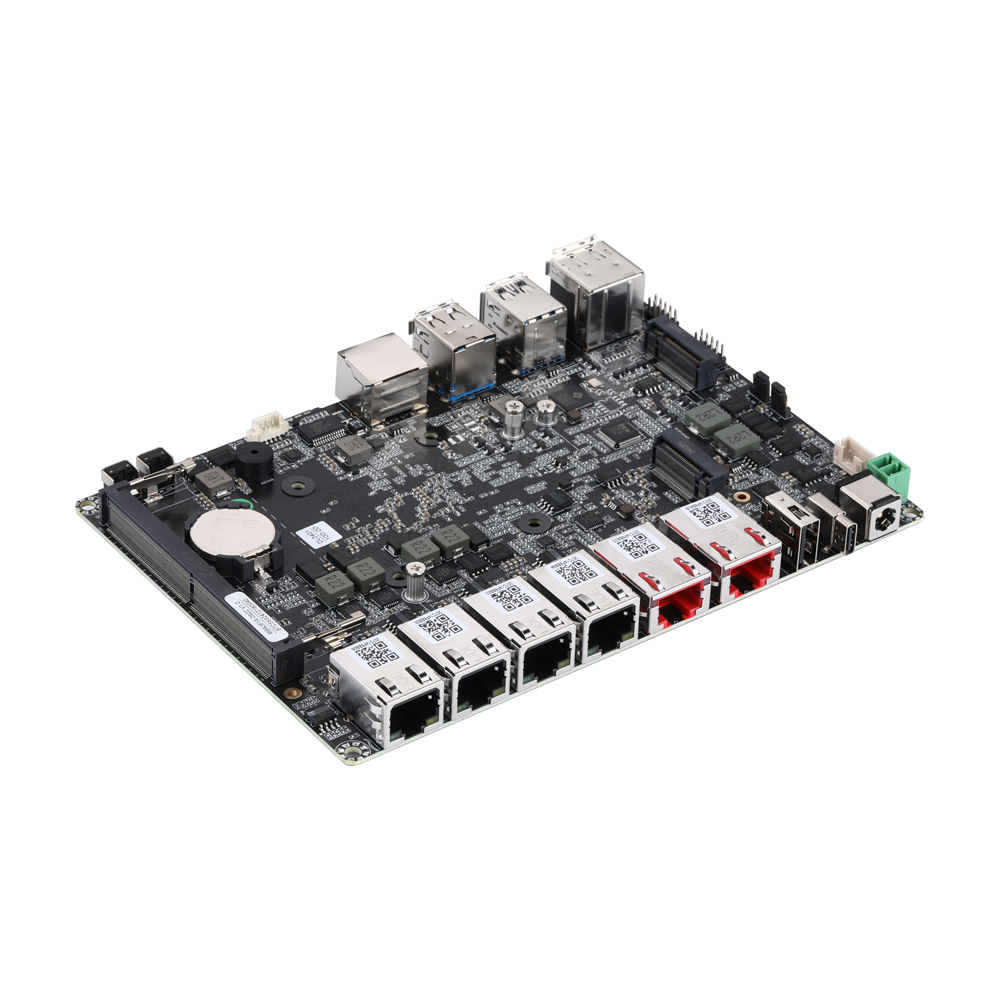

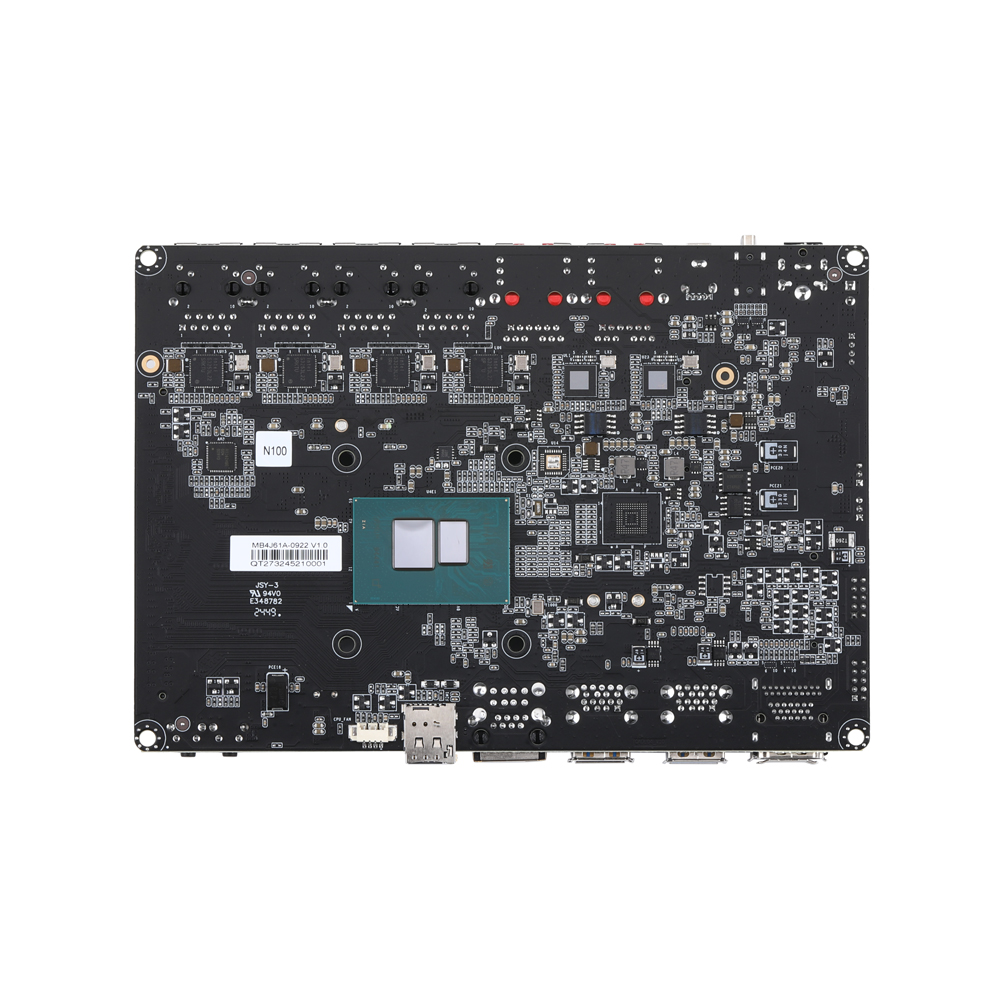

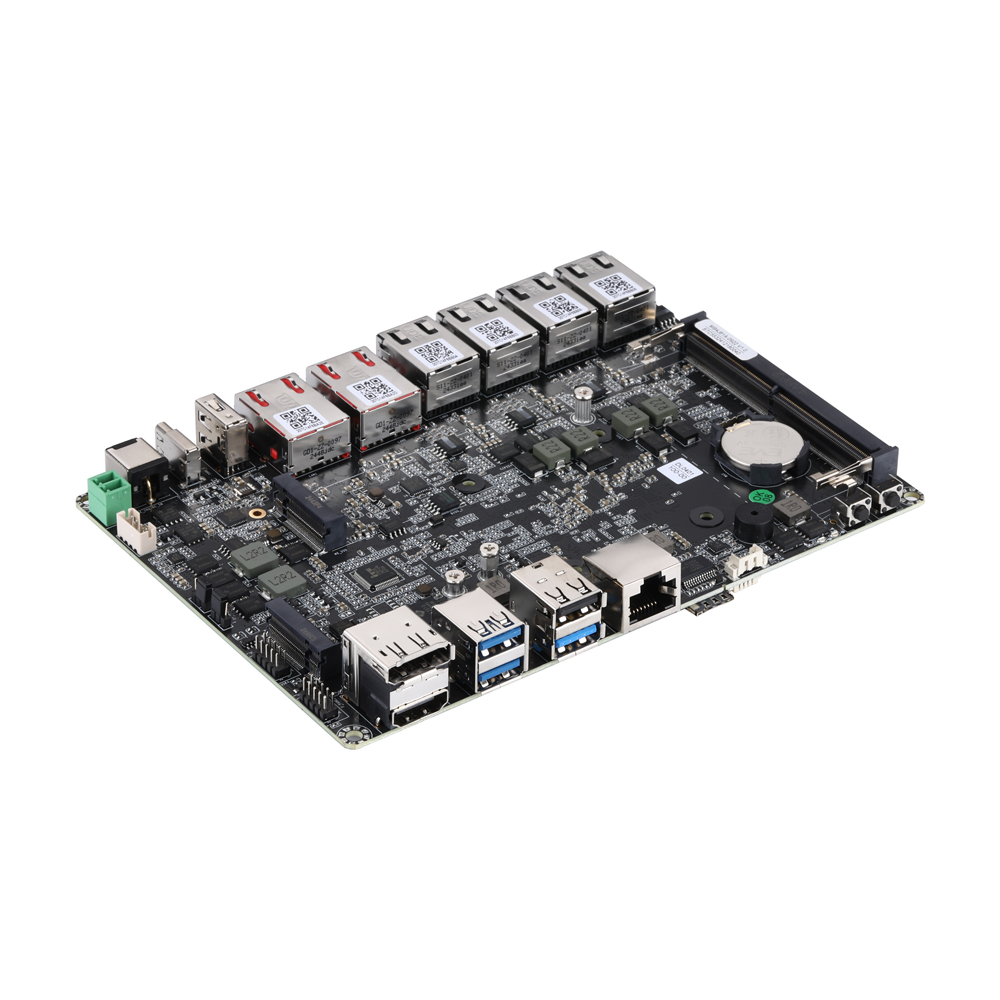

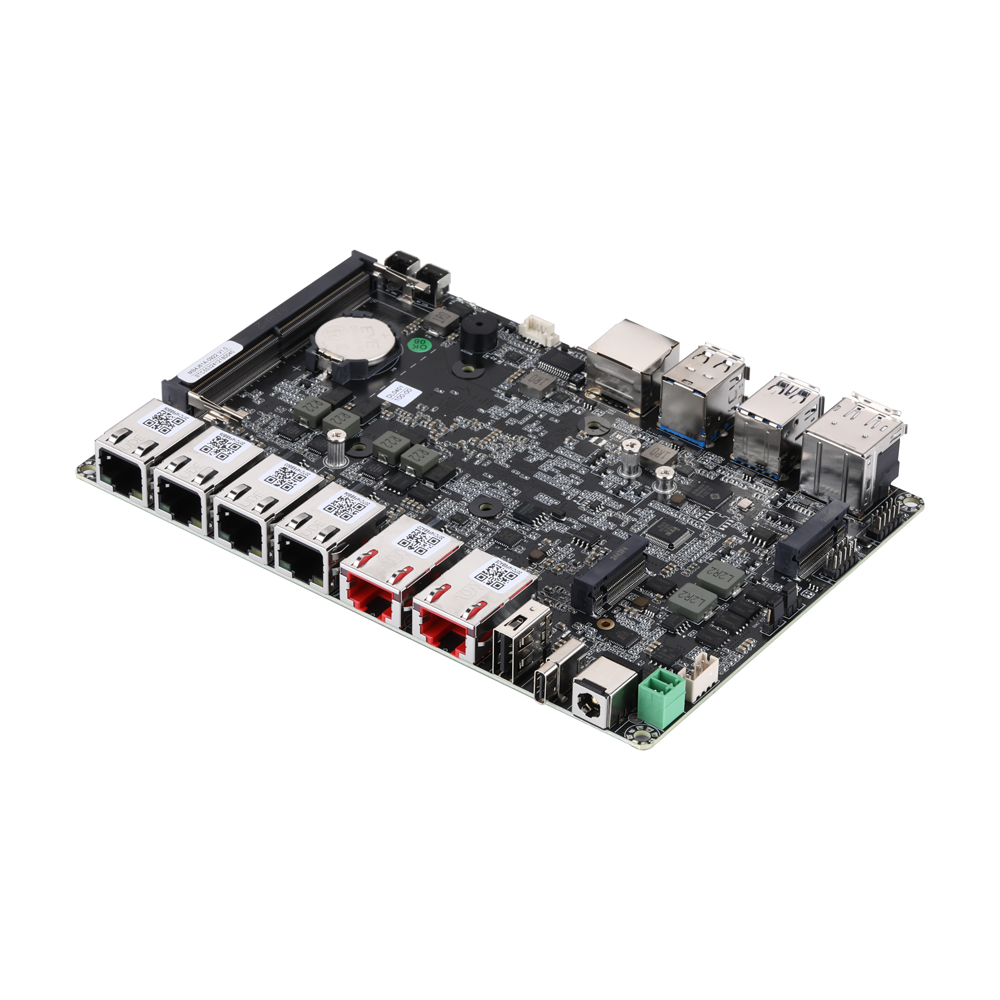

Матчына плата MB4J61Z-0900 Series

Name: Матчына плата MB4J61Z-0900 Series
Brand: Qotom
SKU: MB4J61Z-0900
Availability: InStock

Мадэль: MB4J61Z-0900

Усяго LAN6

Хуткасць LAN2.5G RJ45 / 10G RJ45

Паслядоўныя парты1

Асноўныя характарыстыкі

CPU: Alder lake N / Twin Lake
Памяць: DDR5 SO-DIMM · Макс. 48GB
LAN: 6
Сховішча: M.2 Mkey
Памер платы: 165x115

Сумяшчальныя сістэмы

Q10900H6-S23

Q10900H6-S13

Q10900H6-1U16

Гэты прадукт даступны толькі па запыце і праз OEM/ODM наладу.

Адправіць запыт

Main Features

Intel Alder Lake-N Processor
Intel Twin Lake-N Processor
1 × HDMI, 2 × Display Port
1 × Type C,3 × USB 3.0 ,2 × USB 2.0
2 × M.2 ,1 × RS-232 (RJ45)
4× Intel I226-V 2.5G LAN
2× Marvell AQC113C 10G LAN

Звязаныя прадукты

Міні-ПК Q10900XPG S04 Серыя

Q10900XPG-S04

Міні-ПК Q10900XPV S04 Серыя

Q10900XPV-S04

Міні-ПК Q10900H6 S23 Серыя

Q10900H6-S23

Міні-ПК Q10900V6 1U13 Серыя

Q10900V6-1U13

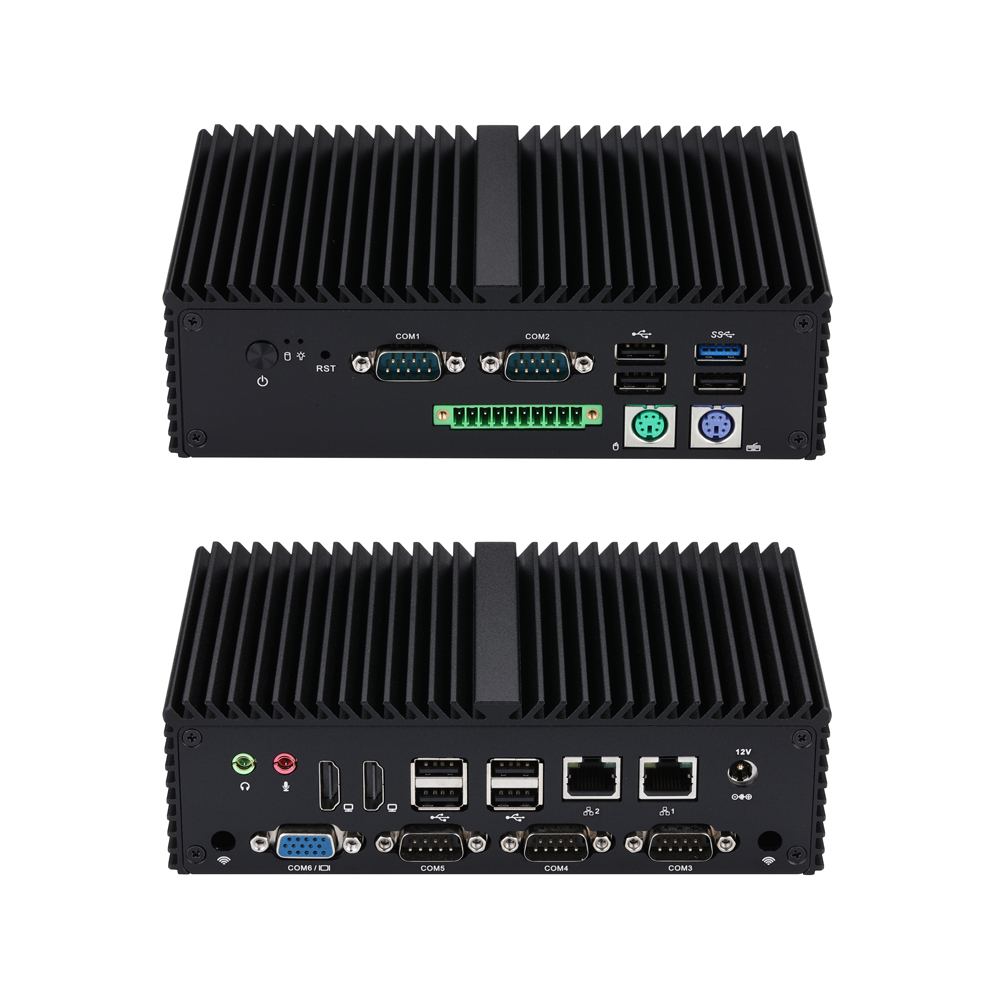

Міні-ПК Q10900XPGV S04 Серыя

Q10900XPGV-S04

Міні-ПК Q10900V6 S23 Серыя

Q10900V6-S23

CPU	Intel Alder Lake-N Processor Intel Twin Lake-N Processor
Чыпсэт	By CPU
Памеры	165 × 115mm
Колькасць ядраў	By CPU
Хуткасць	By CPU
Кэш L2	By CPU
BIOS	UEFI

Тэхналогія	DDR5 4800MHz SDRAM
Макс.	48GB
Socket	1 × SO-DIMM

Кантролер	By CPU
VRAM	Shared Memory
Type-C	1× Display Port
HDMI	1 (Support HDMI 1.4a)
Display Port	1
Мультыэкран	Yes

Кантролер	4 × I226-V 2.5G LAN
Кантролер	2 × Marvell AQC113 10G LAN (10GbE/5GbE/2.5GbE/1GbE)
Connector	6× RJ-45

Кнопка сілкавання	1 × Power Button, 1 × Reset Button
LED	1 × Power LED,1 × HDD LED
USB	1 × USB 2.0
USB	3 × USB 3.0, 1 × USB 2.0
Паслядоўны порт	1 × Connector, RS-232 (RJ-45)
DC-IN	1
Type-C	1, USB 3.0 and Display Port
Ethernet	2 × 10G, 4 × 2.5G
Слот SIM	1 × Nano Sim Card
Дысплей	1× HDMI,1× Display Port

Серыя Mini PC

Серыя матчыных плат

Серыя NAS-сховішчаў

Серыя OPS

Серыя Panel PC

Аксэсуары

Матчына плата MB4J61Z-0900 Series

Асноўныя характарыстыкі

Сумяшчальныя сістэмы

Main Features

Працэсарная сістэма

Памяць

Графіка

Ethernet

Audio

Пярэдні I/O

Сховішча

Пашырэнне

Унутраны раз'ём

Таймер Watchdog

Power

Умовы эксплуатацыі

Аксесуары

Падтрымка АС

Камплект пастаўкі

Заказ і выбар спецыфікацыі

Загрузка драйвераў

Звязаныя прадукты

M.2	1× M.2 for SSD (M key, Type:2280,PCIe 3.0 × 1)
M.2	1 × M.2 for 4G/5G (B key, Type: 3042/3052)

SATA	SATA support via a Converter Card
Раз'ём SATA PWR	1, 1 × 4Pin, Pitch PH2.0mm
Перамычка аўтазапуску	Yes, 1 × 3Pin, Pitch 2.0mm
Перамычка ачысткі CMOS	Yes, 1 × 3Pin, Pitch 2.0mm
Раз'ём пярэдняй панэлі	1, 2 × 5Pin, Pitch 2.0mm
Канектар USB 2.0	2, 2 × 5Pin, Pitch 2.0mm
Канектар сілкавання	1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin

Выхад	From Super I/O to Drag RESETCON#
Інтэрвал	256 Segments,0,1,2,3,,,255 sec/min

Ordering Code	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP
MB4J61Z-0911	A lder lake-N	-	N50	2 / -	3.4GHz	6M	Intel UHD Graphics	6W
MB4J61Z-0921	Alder lake-N	-	N97	4 / -	3.6GHz	6M	Intel UHD Graphics	12W
MB4J61Z-0922	Alder lake-N	-	N100	4 / 4	3.4GHz	6M	Intel UHD Graphics	6W
MB4J61Z-0923	Alder lake-N	-	N200	4 / 4	3.7GHz	6M	Intel UHD Graphics	6W
MB4J61Z-0924	Alder lake-N	Atom	X7425E	4 / 4	3.4GHz	6M	Intel UHD Graphics	12W
MB4J61Z-0931	Alder lake-N	Core i3	N300	8 / 8	3.8GHz	6M	Intel UHD Graphics	7W
MB4J61Z-0932	Alder lake-N	Core i3	N305	8 / 8	3.8GHz	6M	Intel UHD Graphics	15W
MB4J61Z-1022	Twin Lake-N	-	N150	4 / 4	3.6GHz	6M	Intel Graphics	6W
MB4J61Z-1023	Twin Lake-N	-	N250	4 / 4	3.8GHz	6M	Intel Graphics	6W
MB4J61Z-1031	Twin Lake-N	Core i3	N350	8 / 8	3.9GHz	6M	Intel Graphics	7W
MB4J61Z-1032	Twin Lake-N	Core i3	N355	8 / 8	3.9GHz	6M	Intel Graphics	15W
