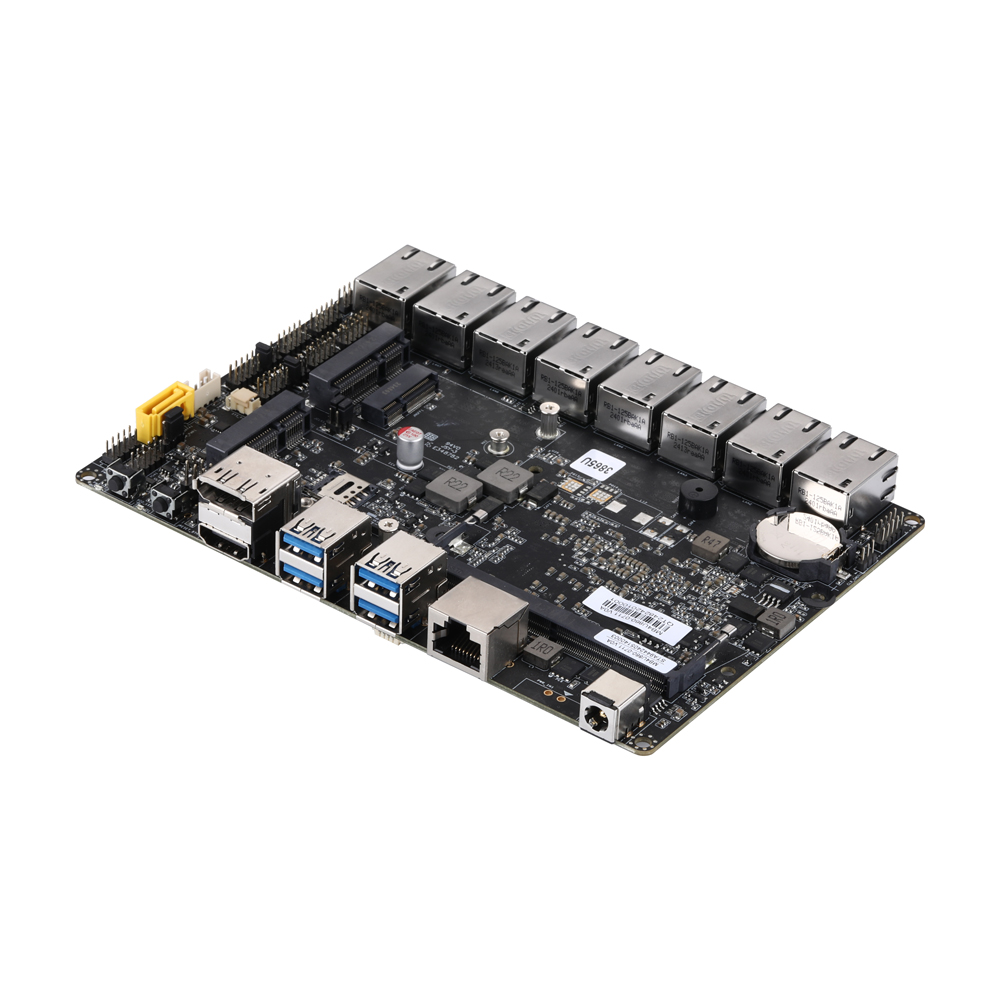

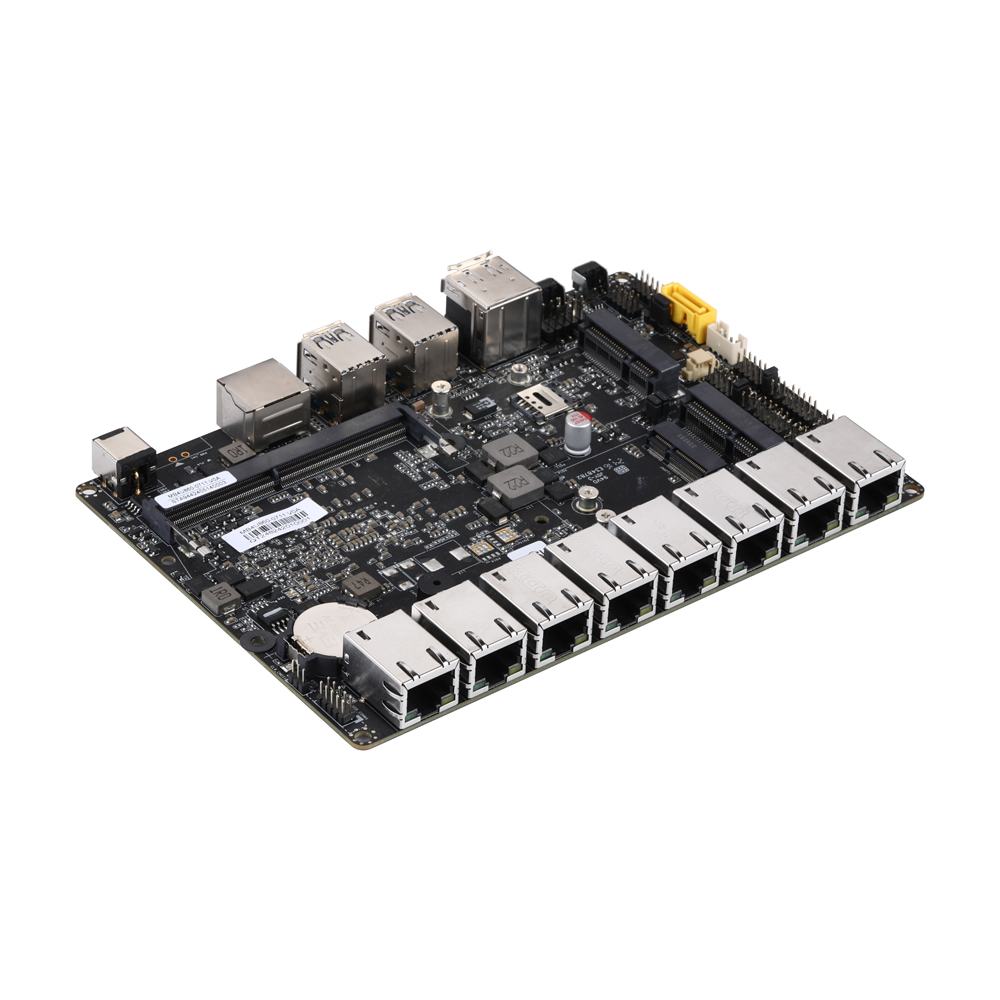

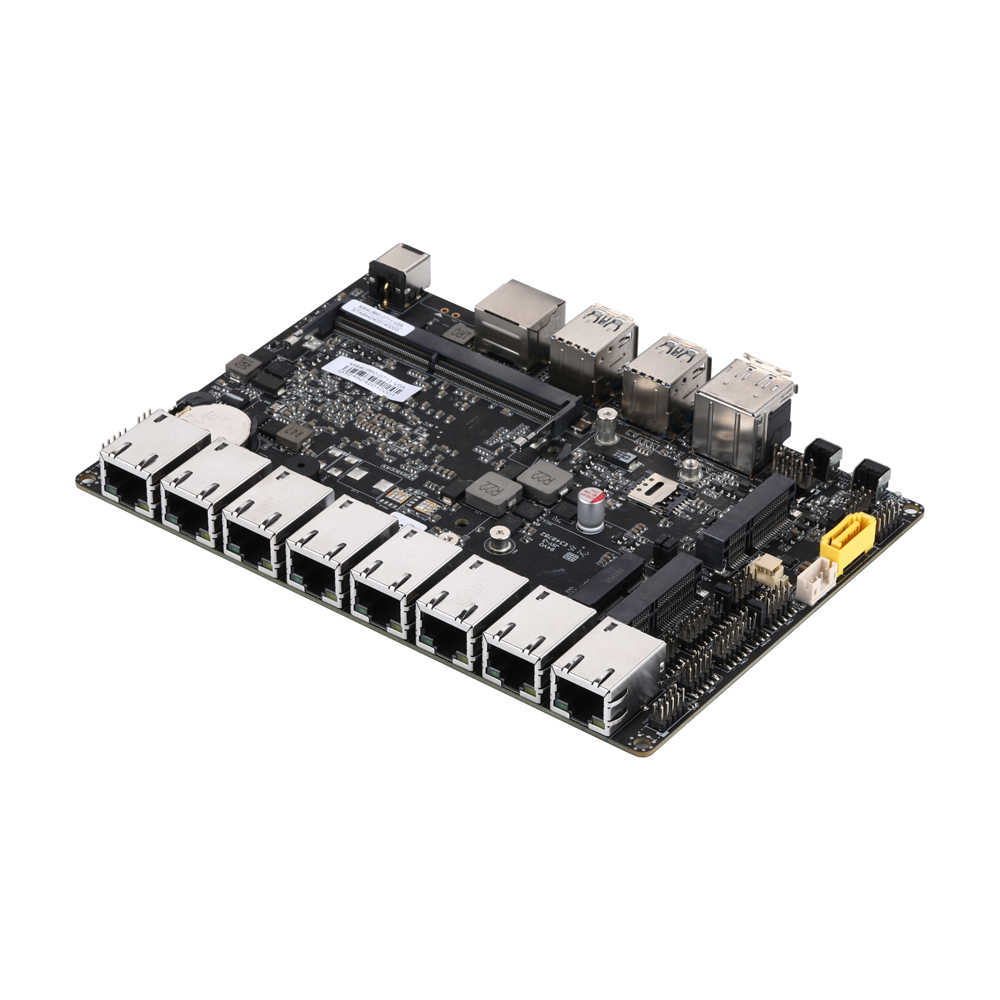

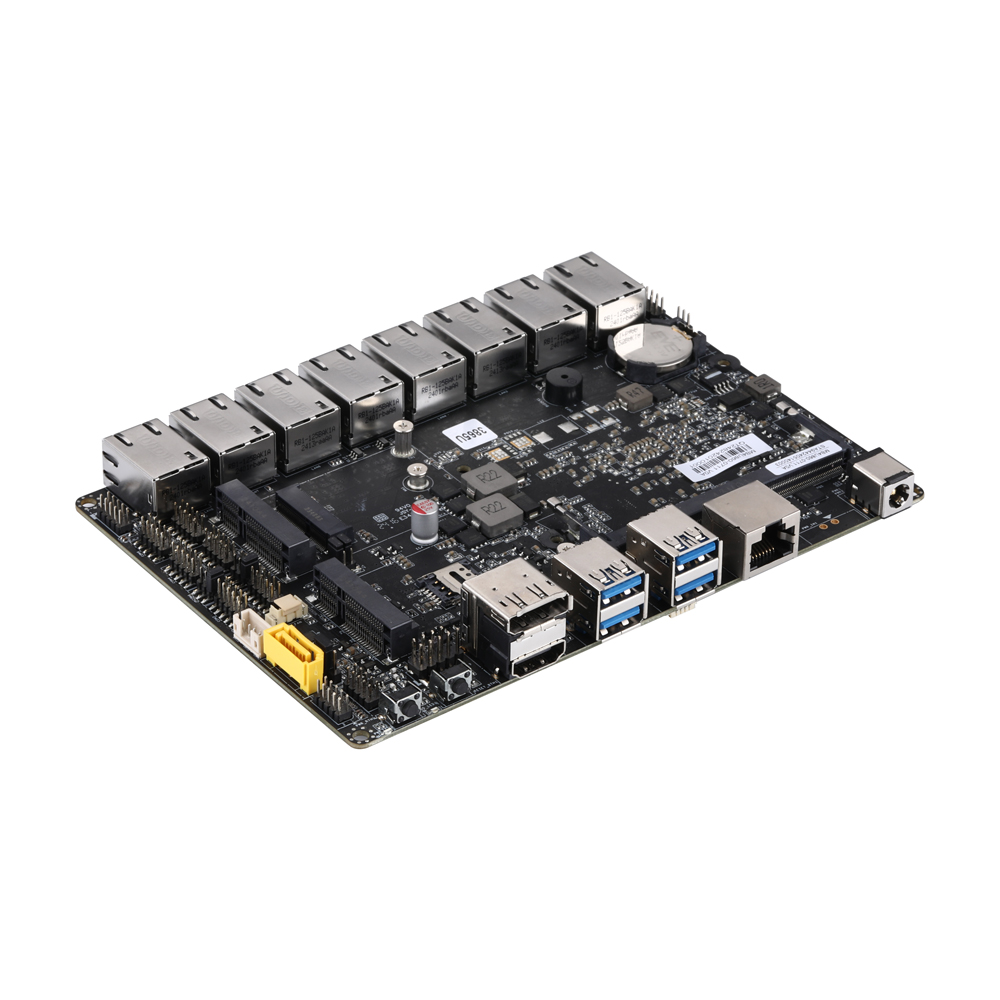

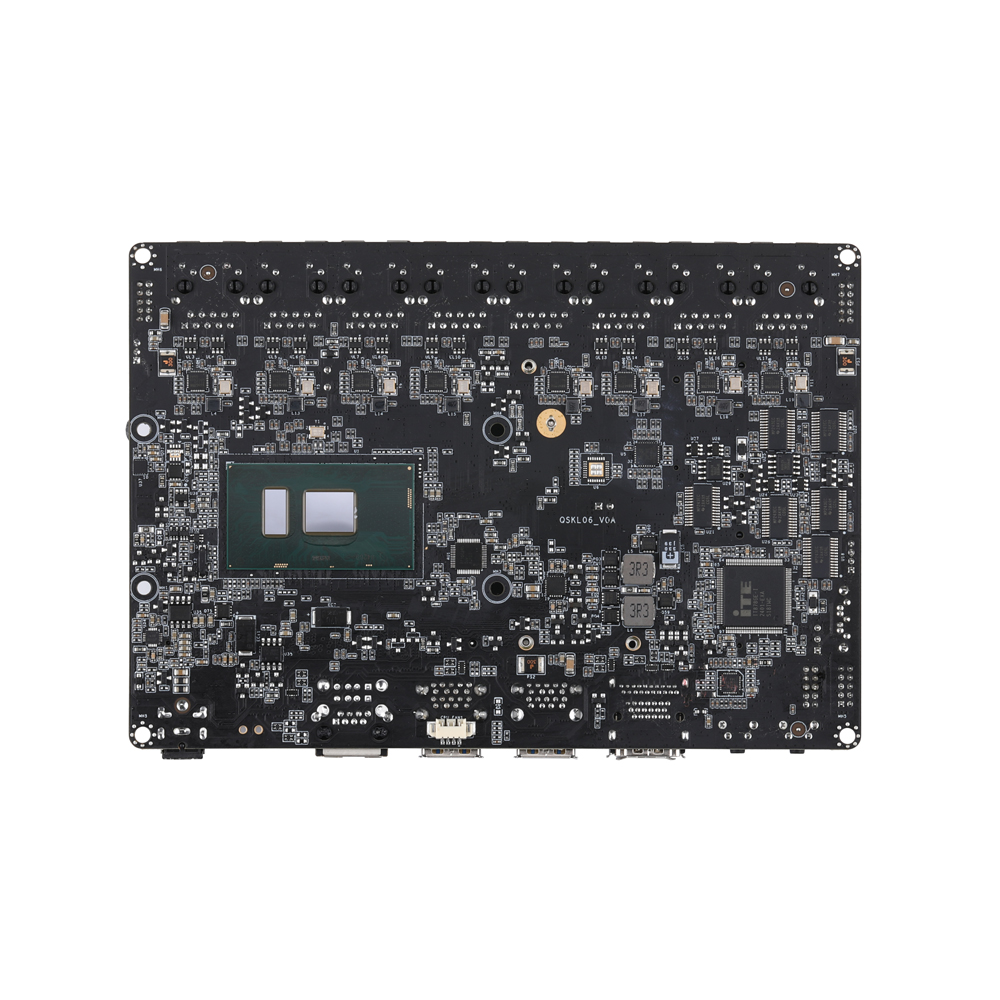

Матчына плата MB4U86R-0600-D3 Series

Name: Матчына плата MB4U86R-0600-D3 Series
Brand: Qotom
SKU: MB4U86R-0600-D3
Availability: InStock

Мадэль: MB4U86R-0600-D3

Усяго LAN8

Хуткасць LAN1G RJ45

Паслядоўныя парты1

Асноўныя характарыстыкі

CPU: Skylake / Kaby Lake / Kaby Lake-R
Памяць: DDR3L SO-DIMM · Макс. 8GB
LAN: 8
Сховішча: mSATA, SATA
Памер платы: 165x115

Сумяшчальныя сістэмы

Гэты прадукт даступны толькі па запыце і праз OEM/ODM наладу.

Адправіць запыт

Main Features

Intel 6 th Skylake-U Processor
Intel 7 th Kabylake-U Processor
Intel 8 th Kabylake-R-U Processor
1 × Display Port, 1 × HDMI, 1 × VGA (Option)
4 × USB 3.0, 1 × SATA 3.0, 6 × RS-232
1 × M.2, 1 × mSATA,1 × Mini-PCIe
8 × Realtek Gigabit LAN

Працэсарная сістэма

CPU	• Intel6thSkylake-U Processor • Intel7thKabylake-U Processor • Intel8thKabylake-R-U Processor
Чыпсэт	By CPU
Памеры	165 × 115mm
Колькасць ядраў	By CPU
Макс. хуткасць	By CPU
Кэш L2	By CPU
BIOS	UEFI

Памяць

Тэхналогія	DDR3L 1333/1600MHz SDRAM
Макс.	32GB
Socket	1 × SO-DIMM

Графіка

Кантролер	By CPU
VRAM	Shared Memory
Дысплей	1 × Display Port 1 × HDMI 1 × VGA(Header)
Мультыэкран	Yes

Ethernet

Інтэрфейс	10/100/1000Mbps
Кантролер	8 × Realtek Gigabit LAN
Connector	8 × RJ-45

Audio

Кантролер

Пярэдні I/O

Кнопка сілкавання	1 × Power Button, 1 × Reset Button
LED	1 × Power LED, 1 × HDD LED
USB	4 × USB 3.0,2 × USB 2.0(Option)
Паслядоўны порт	6, 2 × 5Pin, Pitch 2.0mm, COM3/4 Support 5V/12V (Option)
Паслядоўны порт	1 × RS-232 (RJ-45)
Канектар VGA	1, 2 × 5Pin, Pitch 2.0mm (Option)
RS-485	COM3/4 can be set up as RS-485 (Option)
SATA	1, SATA 3.0 (6.0Gb/S)
Раз'ём SATA PWR	1, 1 × 4Pin, Pitch PH2.0mm
Слот SIM	1
Перамычка аўтазапуску	Yes, 1 × 3Pin, Pitch 2.54mm
Перамычка ачысткі CMOS	Yes, 1 × 3Pin, Pitch 2.0mm
Раз'ём GPIO	1, 2 × 5Pin, Pitch 2.0mm
Канектар USB 2.0	2, 2 × 5Pin, Pitch 2.0mm
Раз'ём пярэдняй панэлі	1, 2 × 5Pin, Pitch 2.54mm
Канектар сілкавання	1, Phoenix 1 × 2Pin, Pitch 3.5mm (Option)
Дысплей	1 × Display Port,1 × HDMI
DC-IN	1
Выхад	From Super I/O to Drag RESETCON#
Інтэрвал	256 Segments,0,1,2,3,,,255 sec/min
Ethernet	8

Сховішча

Макс. хуткасць перадачы дадзеных

SATA 3.0 (6.0Gb/S)

Пашырэнне

mSATA	1 × Full-length Mini PCIe for SSD
M.2	1 × M.2 for Wi-Fi (E key, Type: 2230)
Mini PCIe	1 × Mini PCIe, Full-lengthMini PCIefor 4G by Default Half-length Mini PCIe for Wi-Fi(Only for USB Device,Option)

Power

Уваход харчавання	12V DC in, 5.5mm/2.5mm
Рабочая тэмпература	0-50℃

Падтрымка АС

OS	Windows 10, Linux Windows 7 (Only for 6th Gen Skylake)
Аксесуары	Cable for HDD

Звязаныя прадукты

Міні-ПК Q30600PV S02 Серыя

Q30600PV-S02

Міні-ПК Q30600SN S13 серыя

Q30600SN-S13

Матчына плата MB4J61X-090U Series

MB4J61X-090U

Матчына плата MB7UT1X-150U Series

MB7UT1X-150U

Міні-ПК Q30600P S02 Серыя

Q30600P-S02

Матчына плата MB7UT1X-1500 Series

MB7UT1X-1500

TDP	CPU	主频	核显	缓存	旧型号	订购编码	核心/线程
15W	Celeron 3855U	1.6GHz	Intel HD 510	2M	MB4U86R-0611	D3-0600 D3	2 / 2
15W	Celeron 3955U	2.0GHz	Intel HD 510	2M	MB4U86R-0612	D3-0600 D3	2 / 2
15W	Core i3 6100U	2.3GHz	Intel HD 520	3M	MB4U86R-0631	D3-0600 D3	2 / 4
15W	Core i5 6200U	2.3GHz ~ 2.8GHz	Intel HD 520	3M	MB4U86R-0651	D3-0600 D3	2 / 4
15W	Core i7 6500U	2.5GHz ~ 3.1GHz	Intel HD 520	4M	MB4U86R-0671	D3-0600 D3	2 / 4
15W	Celeron 3865U	1.8GHz	Intel HD 610	2M	MB4U86R-0711	D3-0600 D3	2 / 2
15W	Celeron 3965U	2.2GHz	Intel HD 610	2M	MB4U86R-0712	D3-0600 D3	2 / 2
15W	Core i3 7100U	2.4GHz	Intel HD 620	3M	MB4U86R-0731	D3-0600 D3	2 / 4
15W	Core i5 7200U	2.5GHz ~ 3.1GHz	Intel HD 620	3M	-	MB4U86R-0751D3	2 / 4
15W	Core i7 7500U	2.7GHz ~ 3.5GHz	Intel HD 620	4M	MB4U86R-0771	D3-0600 D3	2 / 4
15W	Celeron 3867U	1.8GHz	Intel HD 610	2M	-	MB4U86R-0811D3	2 / 2
15W	Pentium 4417U	2.3GHz	Intel HD 610	2M	-	MB4U86R-0821D3	2 / 2
15W	Core i3 8130U	2.0GHz ~ 3.40GHz	Intel UHD 620	4M	-	MB4U86R-0831D3	2 / 4
15W	Core i5 8250U	1.6GHz ~ 3.4GHz	Intel UHD 620	6M	-	MB4U86R-0851D3	4 / 8
15W	Core i7 8550U	1.8GHz ~ 4.0GHz	Intel UHD 620	8M	-	MB4U86R-0871D3	4 / 8
