Qotom
MB3J263-0800 image 11 / 6

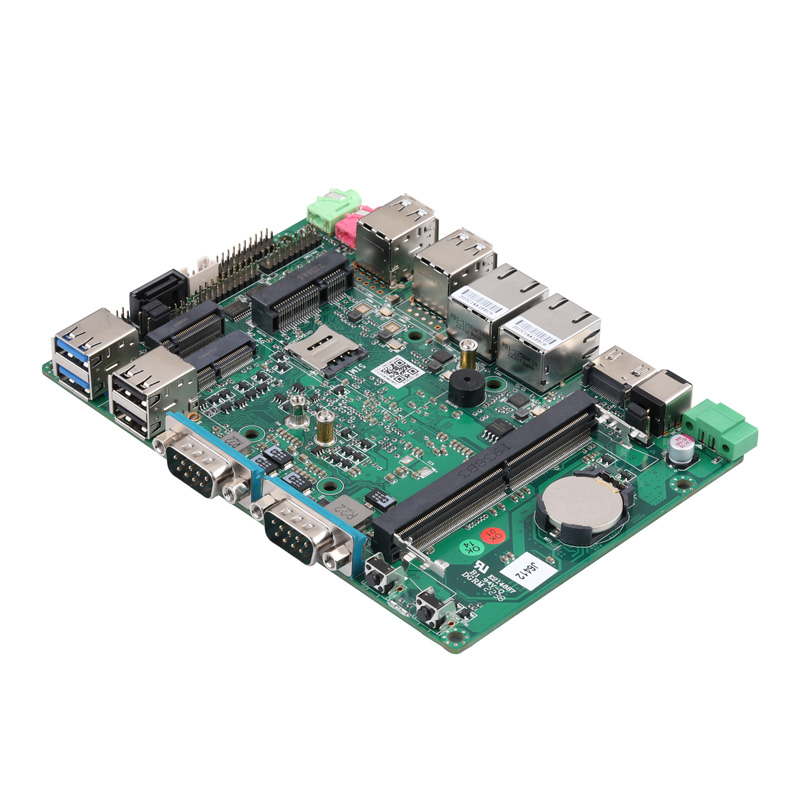

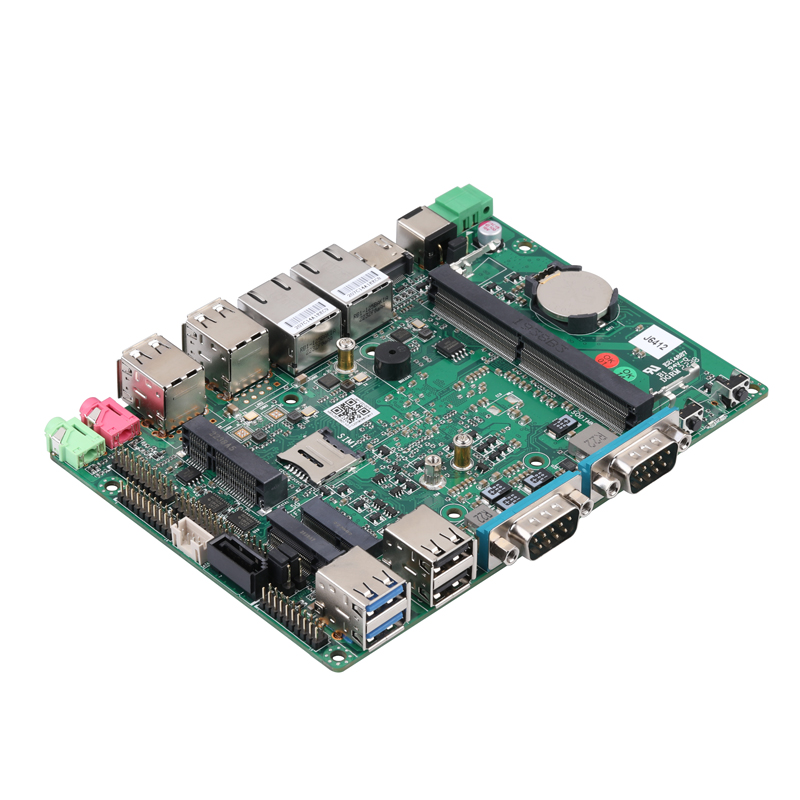

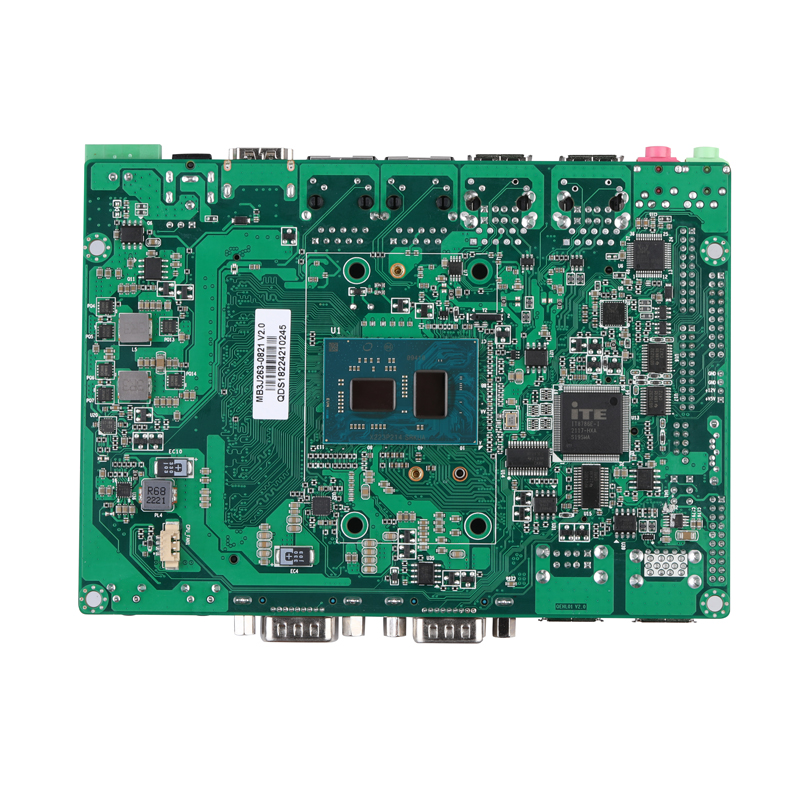

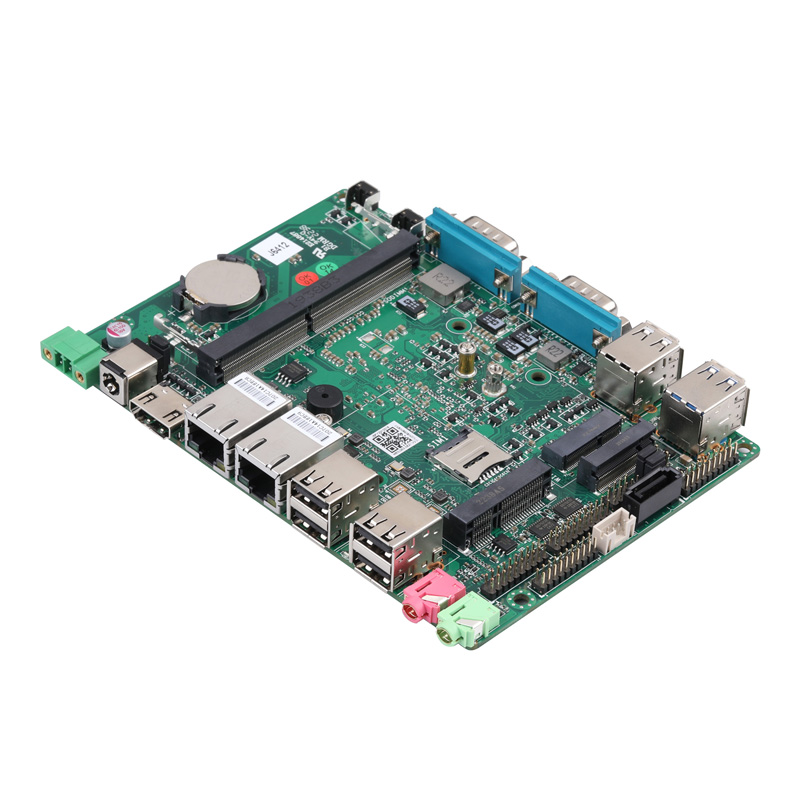

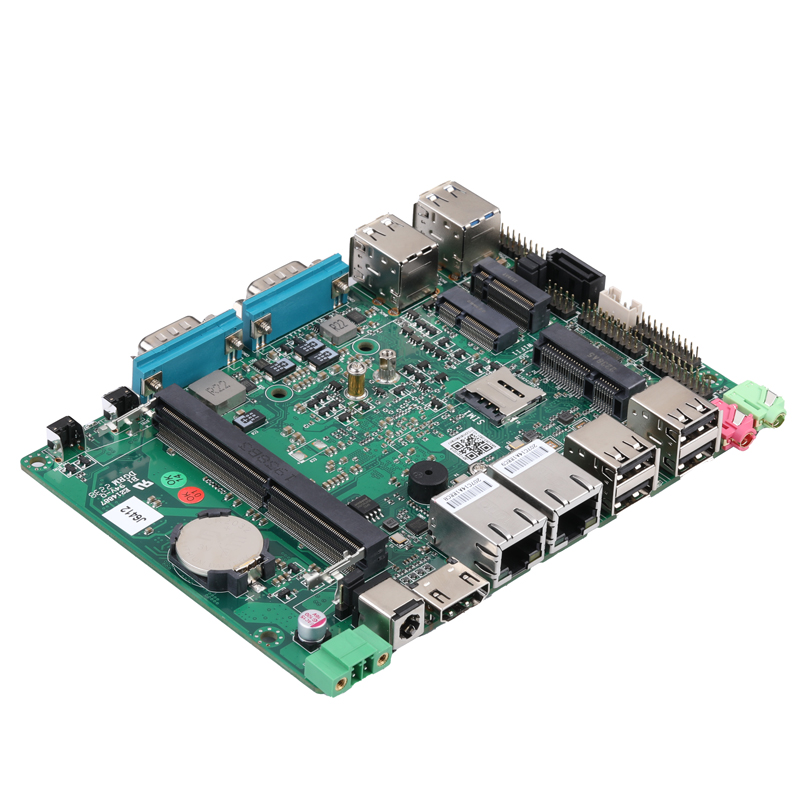

Základní deska MB3J263-0800 série

Model: MB3J263-0800

Celkem LAN2
Rychlost LAN1G RJ45
Sériové porty6

Klíčové specifikace

CPU
Elkhart Lake
Paměť
DDR4 SO-DIMM · Max 32GB
LAN
2
Úložiště
mSATA, SATA
Rozměr desky
148x104

Kompatibilní systémy

Q10800X-S04Q10800X-S04Q10800XPV-S04Q10800XPV-S04Q10800XPG-S04Q10800XPG-S04Q10800XV-S04Q10800XV-S04Q10800XP-S04Q10800XP-S04Q10800C-S04Q10800C-S04Q10800XPGV-S04Q10800XPGV-S04

Tento produkt je dostupný pouze na poptávku a prostřednictvím OEM/ODM customizace.

Poslat poptávku
MB3J263-0811MB3J263-0821MB3J163-0821IntelElkhart LakePentiumCeleronATOMN6210N6211J6412J6413J6415J6426

Main Features

  • Intel Elkhart Lake Processor
  • 1 × HDMI,1 × VGA (Header)
  • 2 × USB 3.0, 6 × USB 2.0
  • 2 × M.2, 1 × mSATA, 1 × SATA 3.0
  • 6 × RS-232, 2 × PS/2
  • 2 × Realtek Gigabit LAN

Procesorový systém

CPUIntel Elkhart Lake Processor
Čipová sadaBy CPU
Rozměr148× 104mm
Počet jaderBy CPU
RychlostBy CPU
L2 cacheBy CPU
BIOSUEFI

Paměť

TechnologieDDR4 2133/2400MHz SDRAM
Max.32GB
Socket1× SO-DIMM

Grafika

ŘadičBy CPU
VRAMShared Memory
VGA1 (Header)
HDMI1 (Support HDMI 1.4a)
Multi displejYes

Ethernet

Rozhraní10/100/1000Mbps
Řadič2× Realtek Gigabit LAN
Connector2× RJ-45

Audio

ŘadičRealtek HD Audio

Přední I/O

Tlačítko napájení1 × Power Button, 1 × Reset Button
LED1 × Power LED, 1 × HDD LED
USB4× USB 2.0
USB2 × USB 3.0, 2 × USB 2.0
Sériový port2 × RS-232
DC-IN1
Phoenix 2Pin1, 1× 2Pin, Pitch 3.5mm
HDMI1
Ethernet2
Audio2 (Mic-in, Line-out)

Úložiště

Max. přenosová rychlostSATA 3.0 (6.0Gb/S)

Rozšíření

mSATA1 × Full-length Mini PCIe for SSD
M.21× M.2 for 4G/5G (B key, Type: 3042/3052), 5G Defaults to PCIe Mode, USB 3.0 Mode Requires Customization
M.21× M.2 for Wi-Fi (E key, Type: 2230)

Vnitřní konektor

VGA header1, 2 × 5Pin, Pitch 2.0mm
Sériový port4, 2 × 5Pin, Pitch 2.0mm
RS-485COM1/2 can be set up as RS-485
PS/21, 2 × 5Pin, Pitch 2.0mm
SATA1, SATA 3.0 (6.0Gb/S)
SATA napájecí konektor1, 1 × 4Pin, Pitch PH2.0mm
Slot SIM1
Jumper AutoStartYes, 1 × 3Pin, Pitch 2.54mm
Jumper vymazání CMOSYes, 1 × 3Pin, Pitch 2.54mm
GPIO konektor1, 2 × 5Pin, Pitch 2.0mm
Výběr napájení GPIOYes, 1 × 3Pin, Pitch 2.54mm
Konektor předního panelu1, 2 × 5Pin, Pitch 2.0mm
Napájecí header1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin (Option)

Watchdog timer

VýstupFrom Super I/O to Drag RESETCON#
Interval256 Segments,0,1,2,3,,,255 sec/min

Power

Vstupní napájení12V DC in, 5.5mm/2.5mm

Provozní podmínky

Provozní teplota0-50℃

Příslušenství

PříslušenstvíCable for HDD, Cable for Serial Port

Podpora OS

OSUEFI Windows 10, UEFI Linux

Obsah balení

  • Motherboard × 1
  • SATA Combo Cable × 1
  • COM Extension Cable × 4
  • VGA Extension Cable × 1

* Skutečný obsah balení se může lišit. Změny vyhrazeny.

Výběr objednávky a specifikace

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatový list
MB3J263-0811 Elkhart Lake Celeron N6210 2 / 2 1.20Ghz ~ 2.6Ghz 1.5M Intel UHD Graphics 6.5W
MB3J263-0821 Elkhart Lake Celeron J6412 4 / 4 2.00Ghz ~ 2.60Ghz 1.5M Intel UHD Graphics 10W

Související produkty

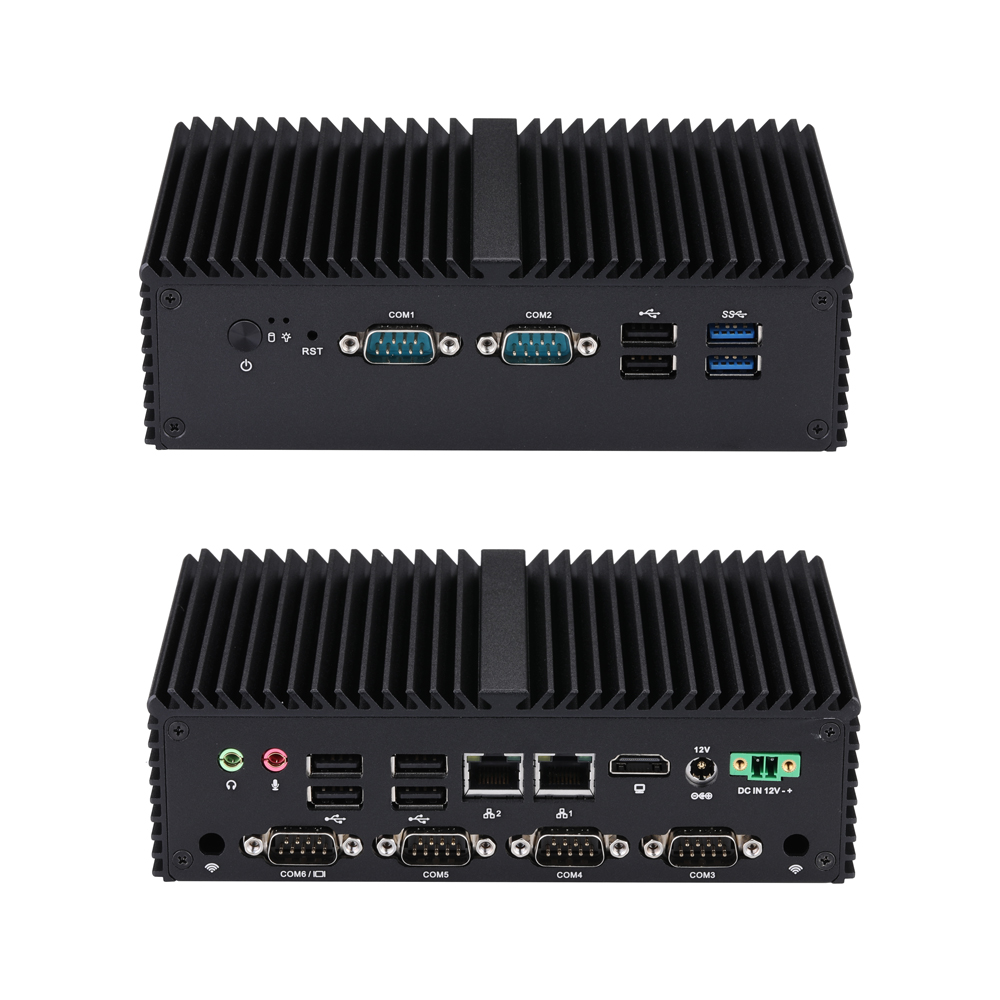

Mini PC Q10800XV S04 série
