Qotom
MB5S647-0700 image 11 / 6

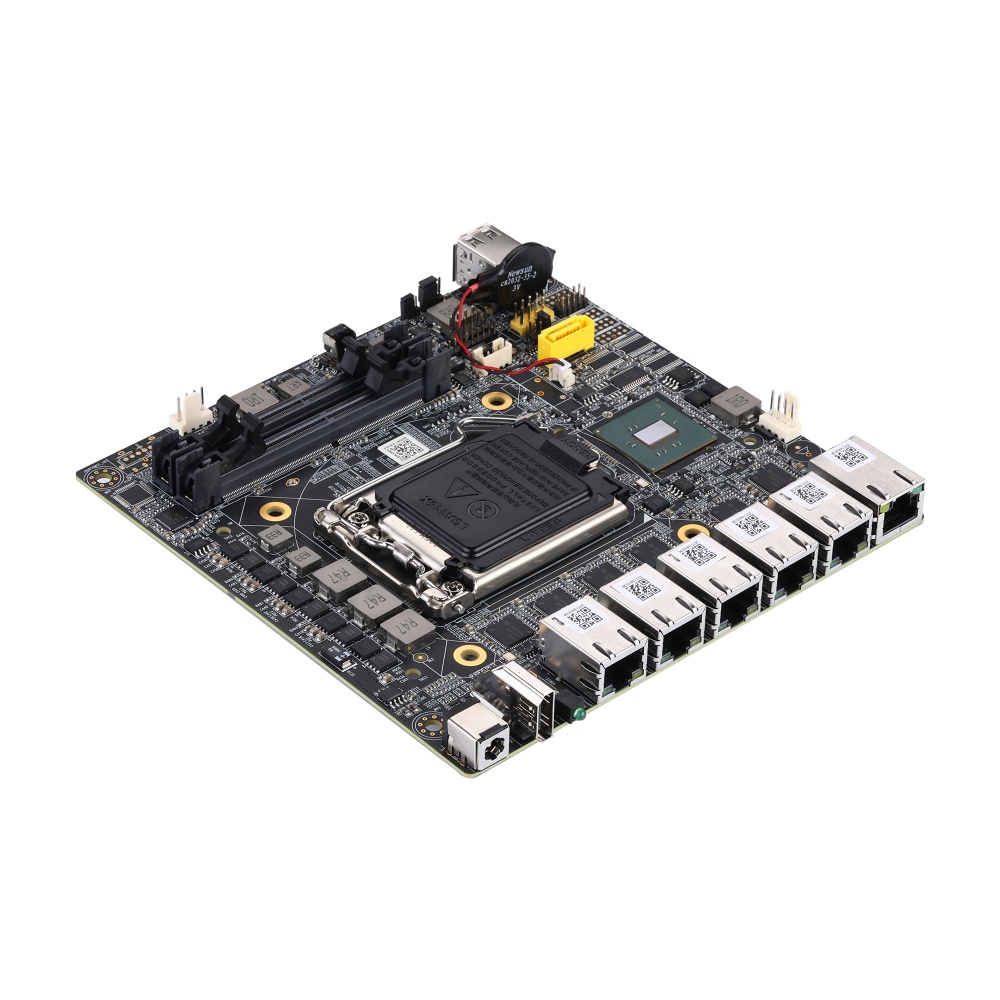

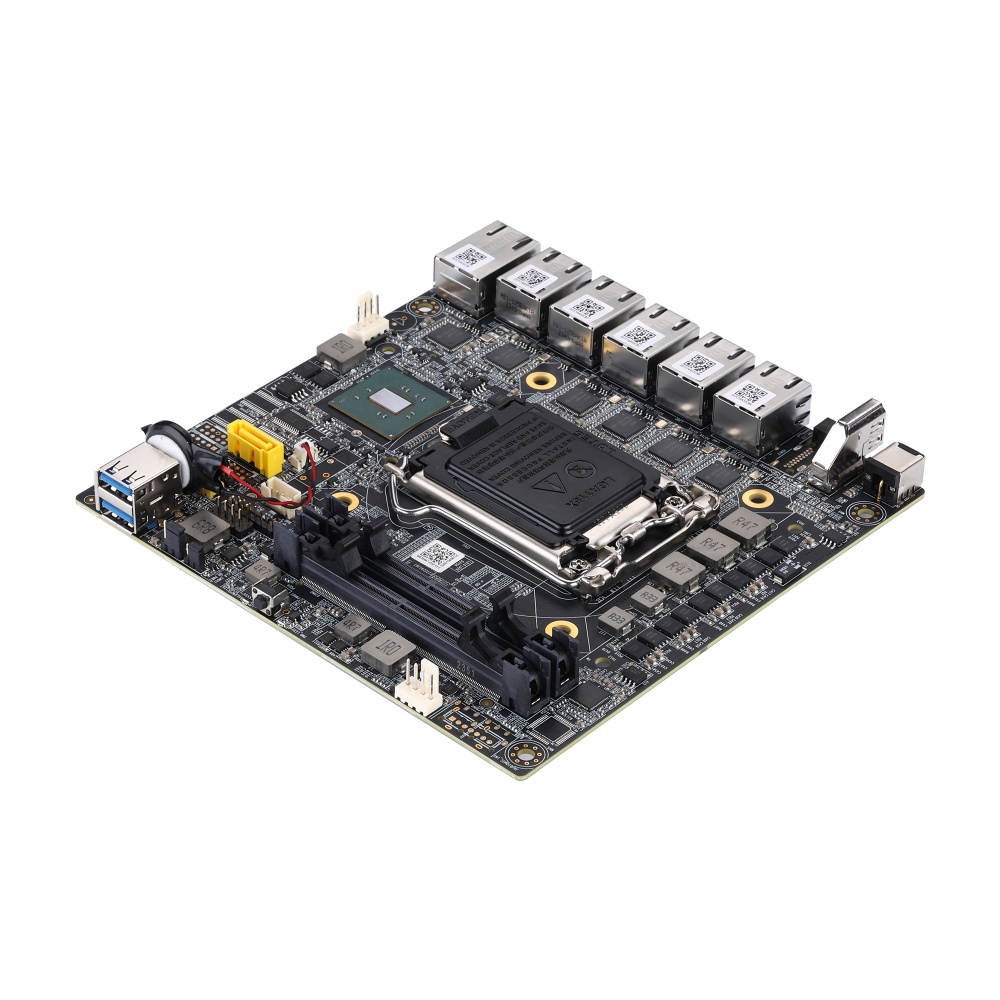

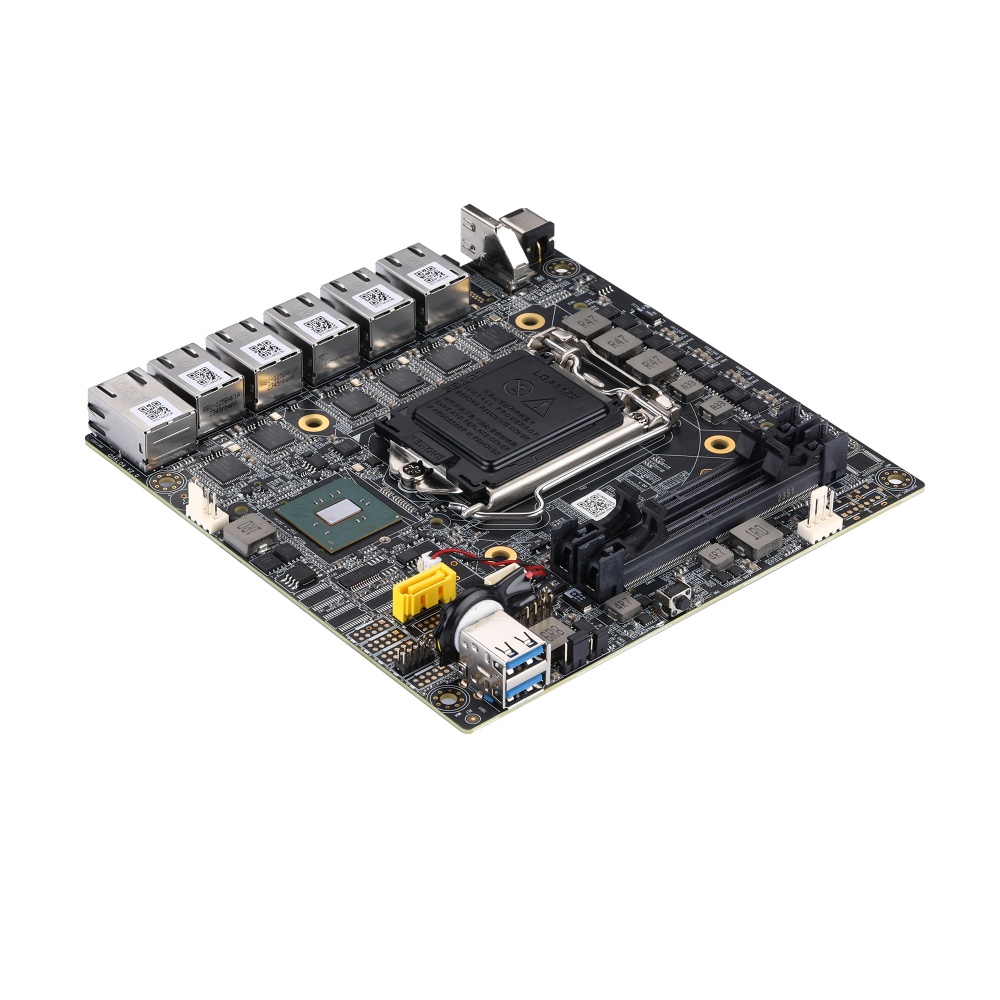

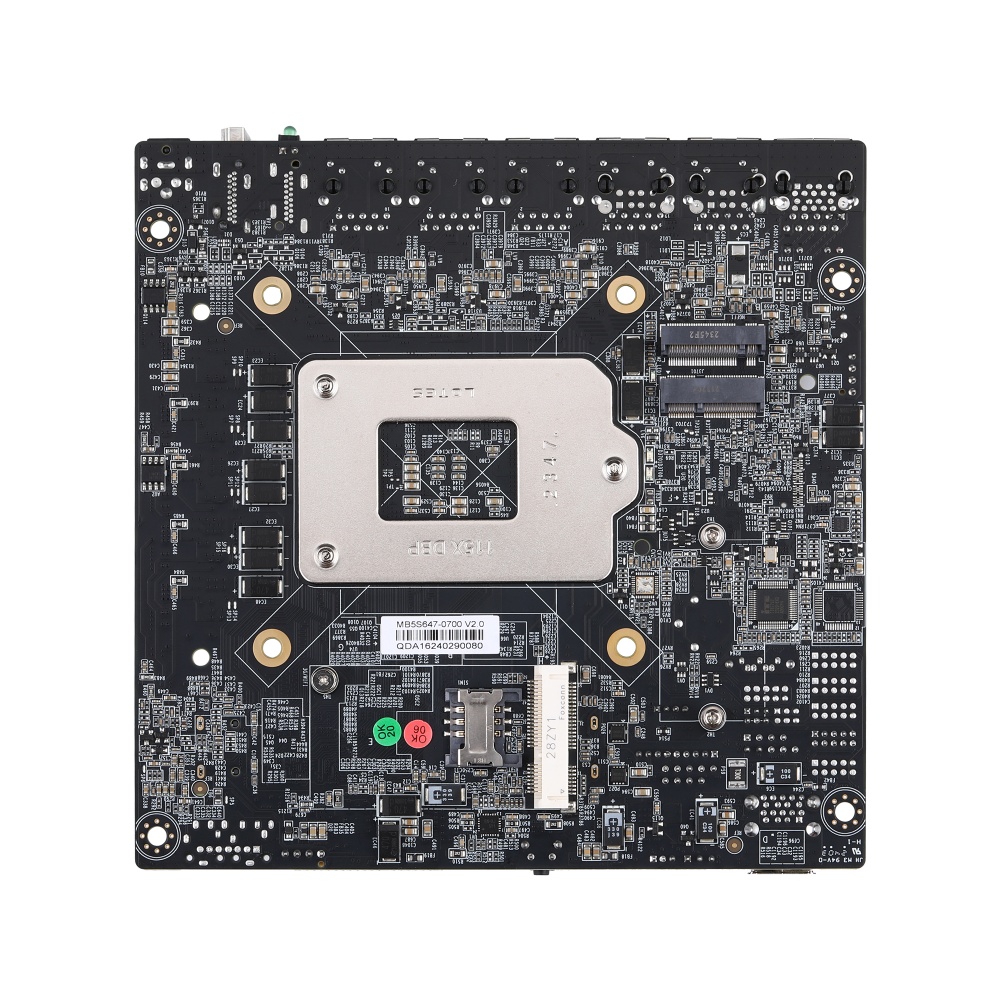

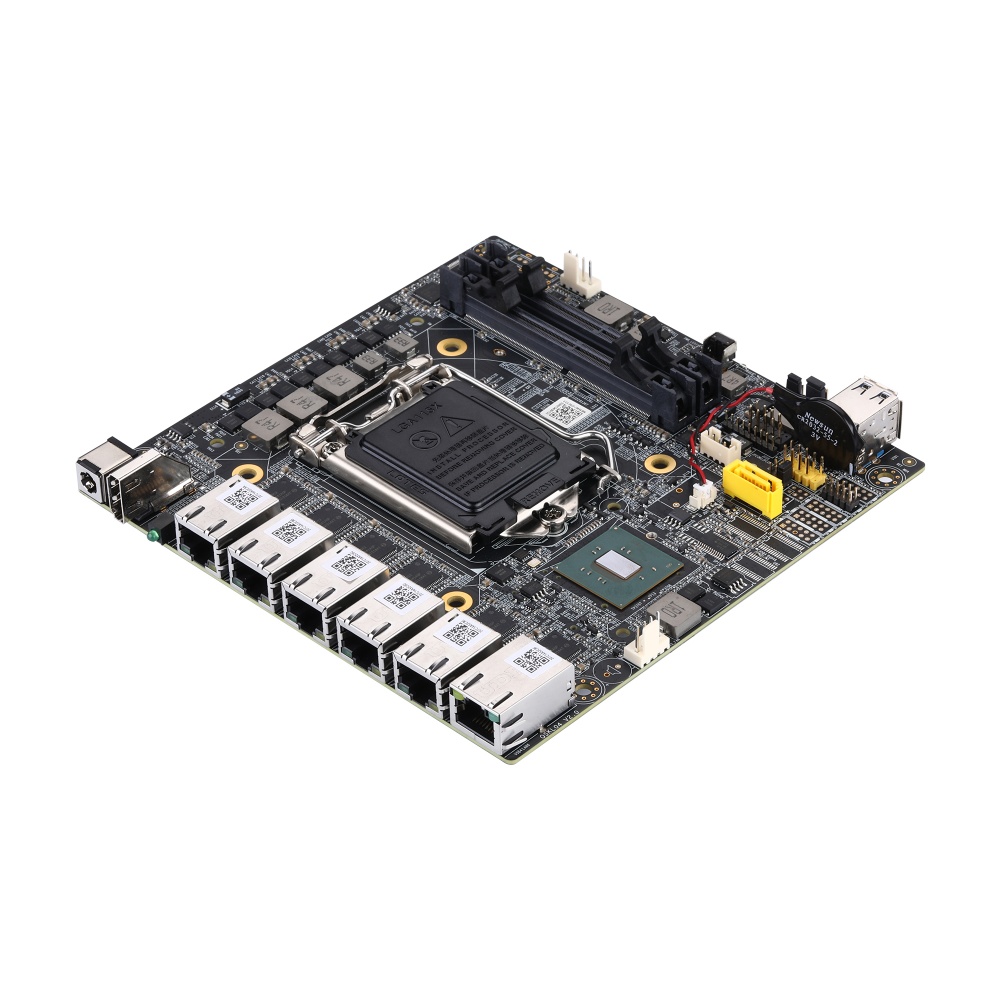

Základní deska MB5S647-0700 řada

Model: MB5S647-0700

Celkem LAN6
Rychlost LAN1G RJ45

Klíčové specifikace

CPU
Skylake-S / Kaby Lake-S / Coffee Lake-S
Paměť
DDR4 SO-DIMM · Max 64GB
LAN
6
Úložiště
M.2 Mkey, SATA
Rozměr desky
155x155

Kompatibilní systémy

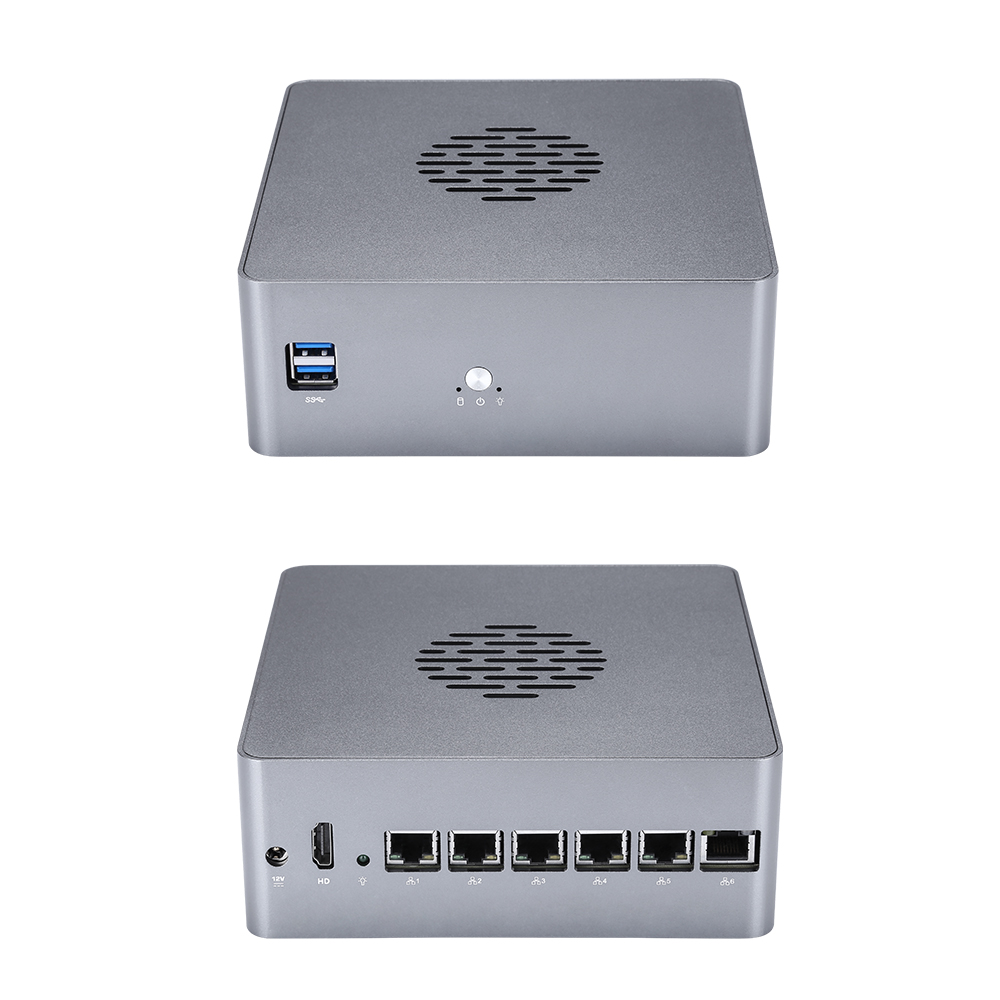

Q70600G6-S09Q70600G6-S09

Tento produkt je dostupný pouze na poptávku a prostřednictvím OEM/ODM customizace.

Poslat poptávku
Q6XXG6-PMB5S647-0700IntelSkylake-SKaby Lake-SCoffee Lake-SCoffee Lake-R-SCeleronPentiumCore i3Core i5Core i7Core i9G3900G3920G4400G4500G4520610063006400650066006700G3930G3950G456071007300740075007700G4900G4920G4950810083008400850086008700G5400G5420G5500G562091009300932094009500960097009900

Main Features

  • Intel 6 th Skylake-S Processor
  • Intel 7 th Kabylake-S Processor
  • Intel 8 th Coffee Lake-S Processor
  • Intel 9 th Coffee Lake-R-S Processor
  • 1 × HDMI, • 2 × USB 3.0, 1 × SATA 3.0
  • 1 × Mini-PCIe, 2 × M.2
  • 6 × Intel I211-AT/I210-AT Gigabit LAN

Procesorový systém

CPU• Intel 6 th Skylake-S Processor • Intel 7 th Kabylake-S Processor • Intel 8 th Coffee Lake-S Processor • Intel 9 th Coffee Lake-R-S Processor
Čipová sadaIntel B150
Rozměr155 × 155mm
Počet jaderBy CPU
Max. rychlostBy CPU
L2 cacheBy CPU
BIOSUEFI

Paměť

TechnologieDDR4 2133MHz SDRAM
Max.64GB
Socket2 × SO-DIMMs

Grafika

ŘadičBy CPU
VRAMShared Memory
VGA0
HDMI1 (Support HDMI 1.4a)
Multi displejNo

Ethernet

Rozhraní10/100/1000Mbps
Řadič6 × Intel I211-AT/I210-AT Gigabit LAN
Connector6 × RJ-45

Audio

ŘadičNo

Přední I/O

Tlačítko napájení1
LED1 × Power LED, 1 × HDD LED
USB2 × USB 3.0
AudioNo

Zadní I/O

DC-IN1
HDMI1
Ethernet6
LED1 × Power LED

Úložiště

Max. přenosová rychlostSATA 3.0 (6.0Gb/S)

Rozšíření

M.21 × M.2 for SSD (M key, Type: 2280)
M.21 × M.2 for Wi-Fi (E key, Type: 2230)
Mini PCIe1 × Mini PCIe, Full-length Mini PCIe for 4G by Default, Half-length Mini PCIe for Wi-Fi

Vnitřní konektor

TPM1 (Option)
VGA header1, 2 × 5Pin, Pitch 2.0mm (Option)
Sériový port0
RS-4850
SATA1, SATA 3.0 (6.0Gb/S)
SATA napájecí konektor1, 1 × 4Pin, Pitch PH2.0mm
Slot SIM1
Jumper AutoStartYes, 1 × 3Pin, Pitch 2.54mm
Jumper vymazání CMOSYes, 1 × 3Pin, Pitch 2.0mm
GPIO konektor1, 2 × 5Pin, Pitch 2.0mm
USB 2.0 header2, 2 × 5Pin, Pitch 2.54mm
Konektor předního panelu1, 2 × 5Pin, Pitch 2.0mm
Napájecí header1, 1 × 2Pin, Pitch 4.2mm (Option)

Watchdog timer

VýstupFrom Super I/O to Drag RESETCON#
Interval256 Segments,0,1,2,3,,,255 sec/min

Power

Vstupní napájení12V DC in, 5.5mm/2.5mm

Provozní podmínky

Provozní teplota0-50℃

Příslušenství

PříslušenstvíCable for HDD

Podpora OS

OSWindows 10, Linux Windows 7 (Only for 6th Gen Skylake)

Obsah balení

  • Motherboard × 1
  • SATA Combo Cable × 1

* Skutečný obsah balení se může lišit. Změny vyhrazeny.
