Q30400X-S05 image 11 / 7

Mini PC Q30400X S05 série

Model: Q30400X-S05

Celkem LAN2
Rychlost LAN1G RJ45
Sériové porty6

Klíčové specifikace

CPU
Haswell / Broadwell
Paměť
DDR3L SO-DIMM · Max 8GB
LAN
2
Úložiště
mSATA, SATA

Kompatibilní základní deska

MB3U267-0500MB3U267-0500

Tento produkt je dostupný pouze na poptávku a prostřednictvím OEM/ODM customizace.

Poslat poptávku
Q30411XQ30431XQ30451XQ30471XQ30432XQ30452XQ30472XQ30511XQ30512XQ30521XQ30531XQ30551XQ30571XIntelHaswellBroadwellCeleronPentiumCore i3Core i5Core i72955U2980U3556U3558U4005U4010U4025U4030U4100U4120U4010Y4020Y4030Y4200Y4202Y4210Y4220Y4300Y4302Y4200U4210U4300U4310U4258U4278U4288U4308U4500U4510U4550U4600U4650U4610Y3205U3215U3805U3825U5005U5010U5015U5020U5200U5300U5250U5500U5600U

Main Features

  • Intel 4 th Haswell –U/Y Processor
  • Intel 5 th Broadwell-U Processor
  • 2 × HDMI, 6 × RS-232, 1 × RS-485
  • 4 × USB 3.0, 2 × USB 2.0, 1 × SATA 3.0
  • 1 × Mini PCIe, 1 × mSATA, 1 × M.2
  • 2 × Realtek Gigabit LAN

Procesorový systém

CPU• Intel 4 th Haswell –U/Y Processor • Intel 5 th Broadwell-U Processor
TDP CPUBy CPU
Paměť1 × DDR3L SO-DIMM Socket (Up to 8G, 1333/1600MHz)
Čipová sadaBy CPU
GrafikaBy CPU
LAN čipset2 × Realtek Gigabit LAN
AudioRealtek HD Audio
Watch DogYes

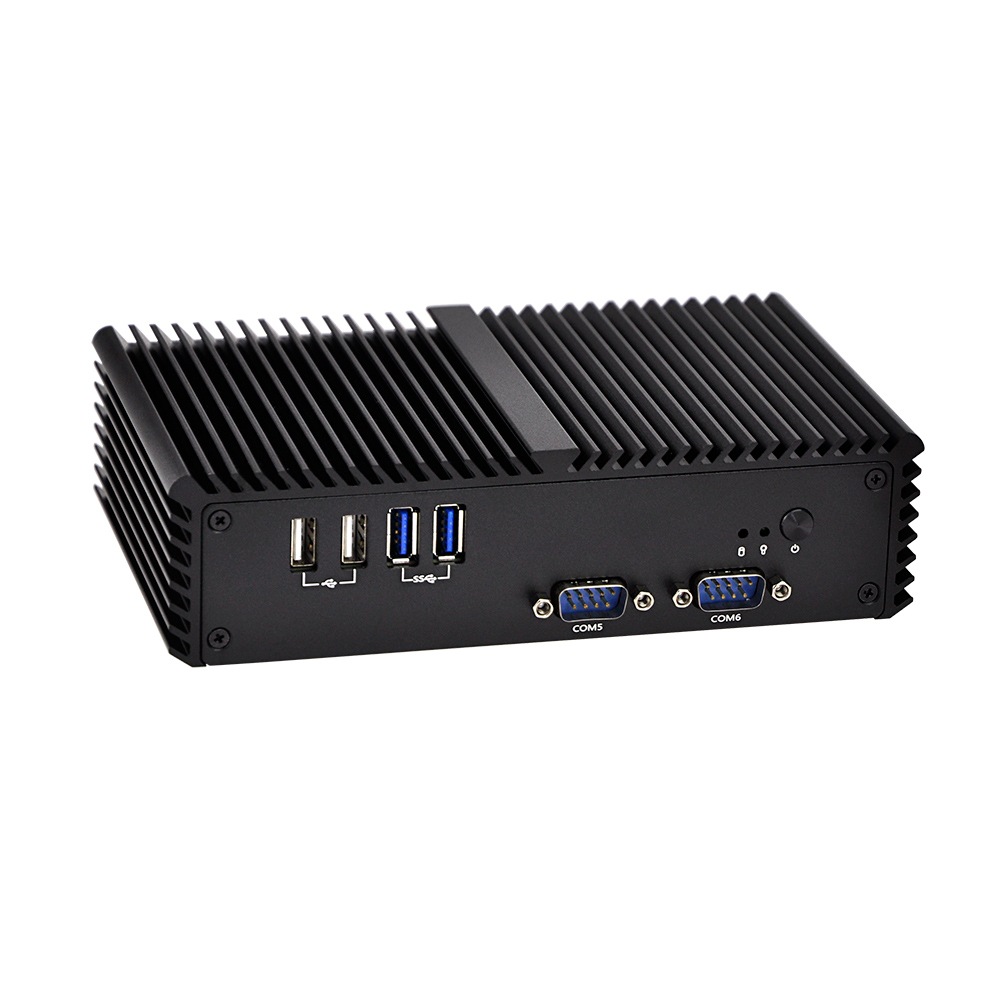

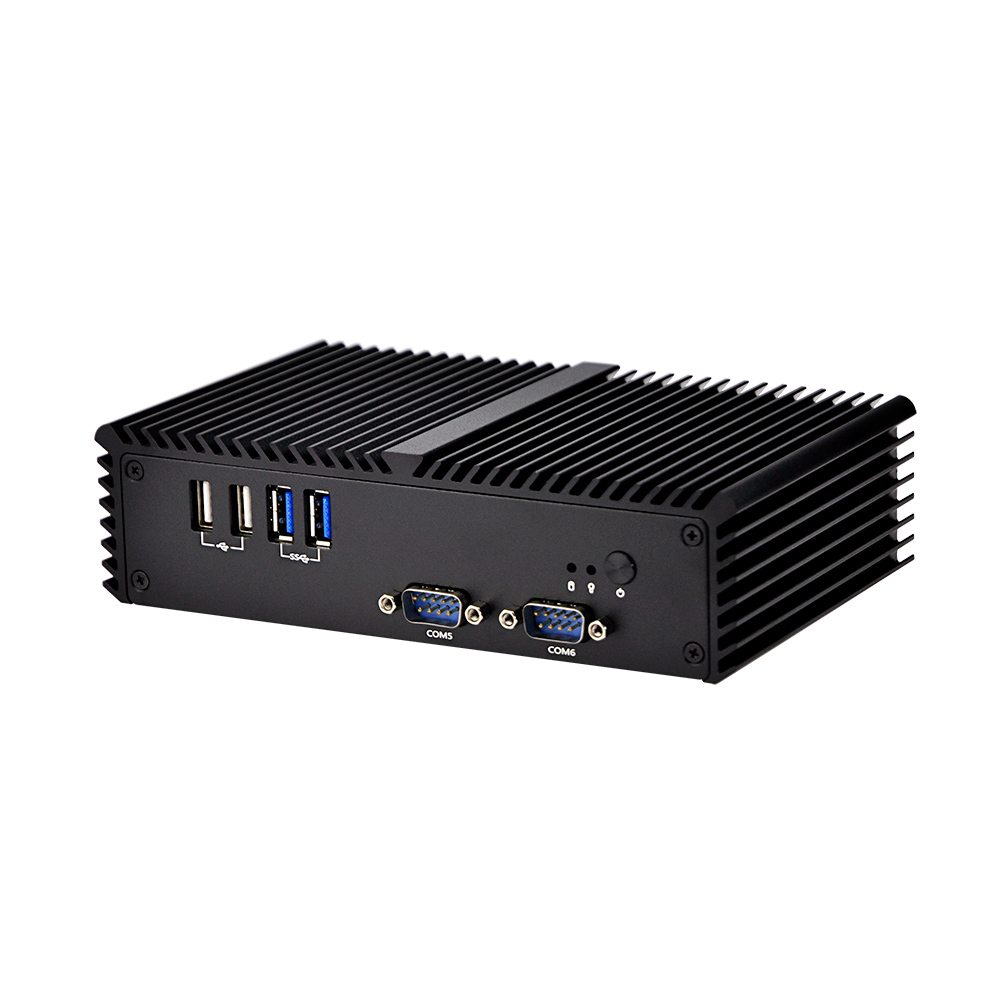

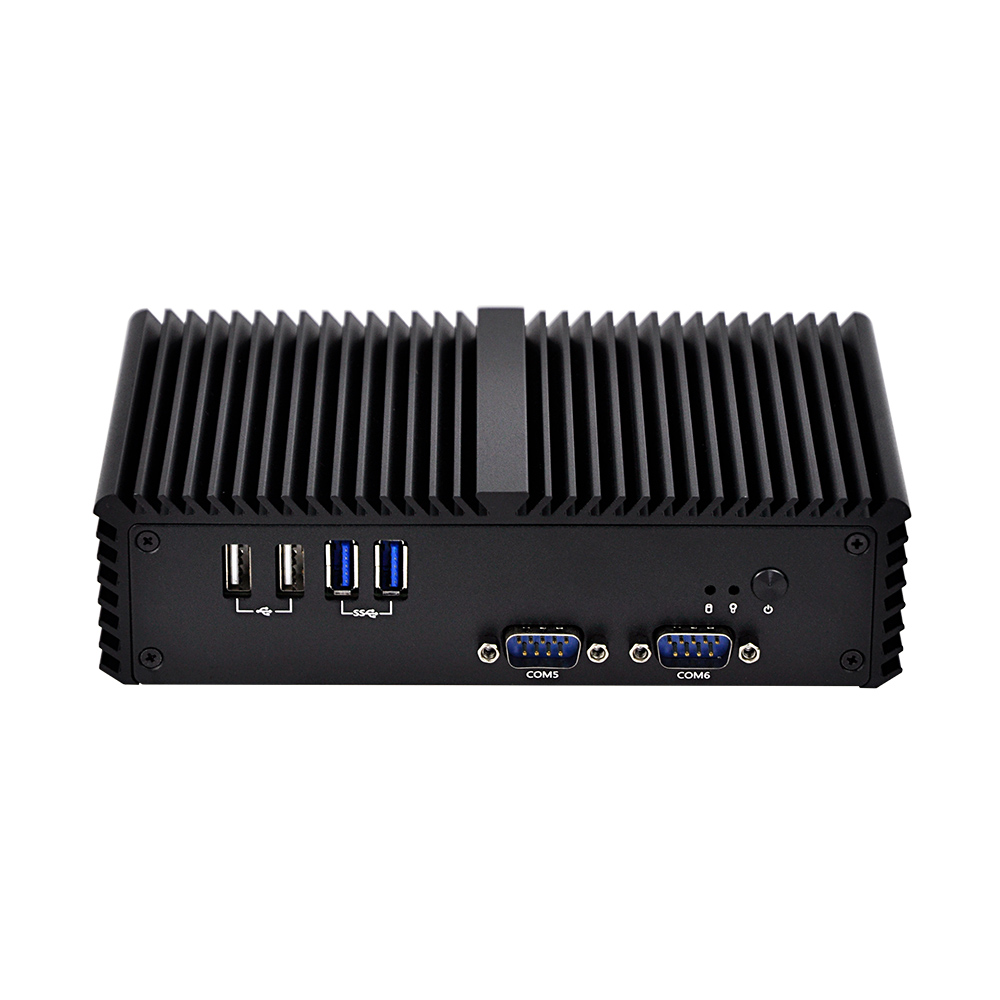

Přední I/O

Tlačítko napájení1
LED1 × Power LED,1 × HDD LED
USB2 × USB 3.0,2 × USB 2.0
Sériový port2 × RS-232 (COM5, COM6)

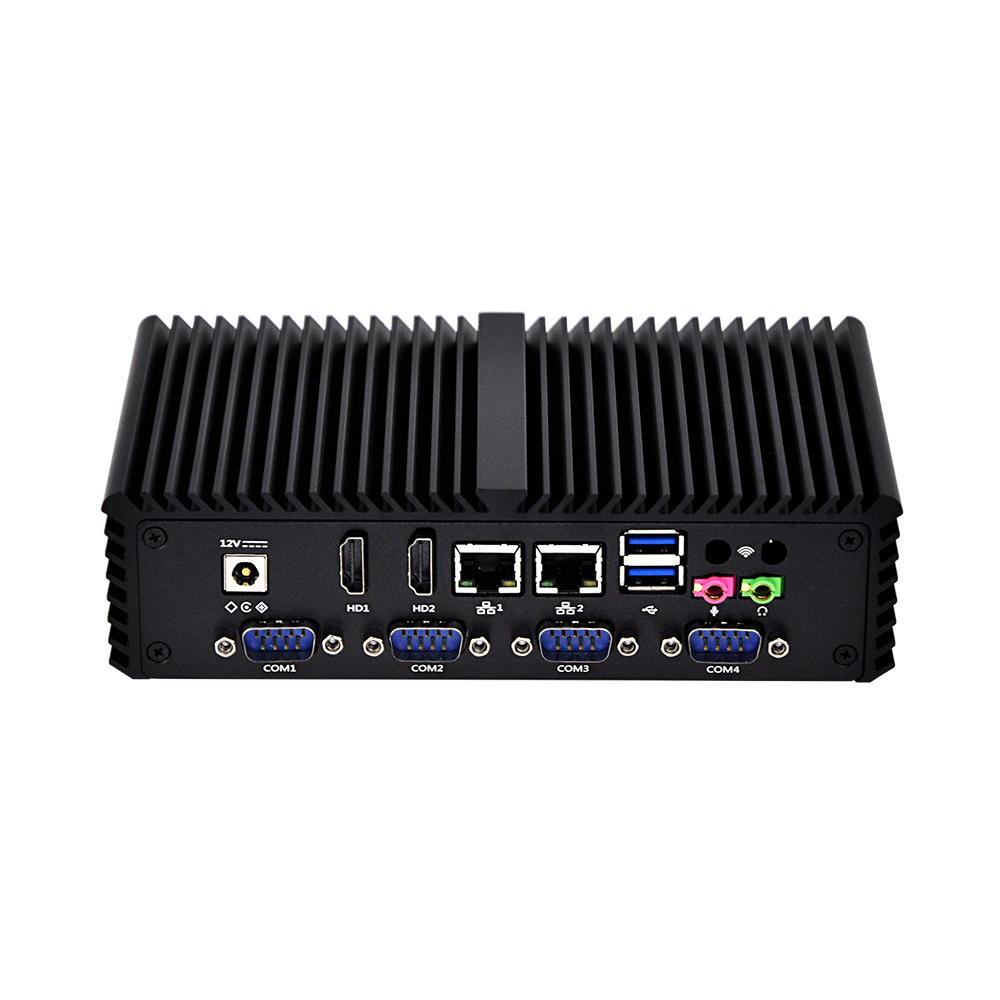

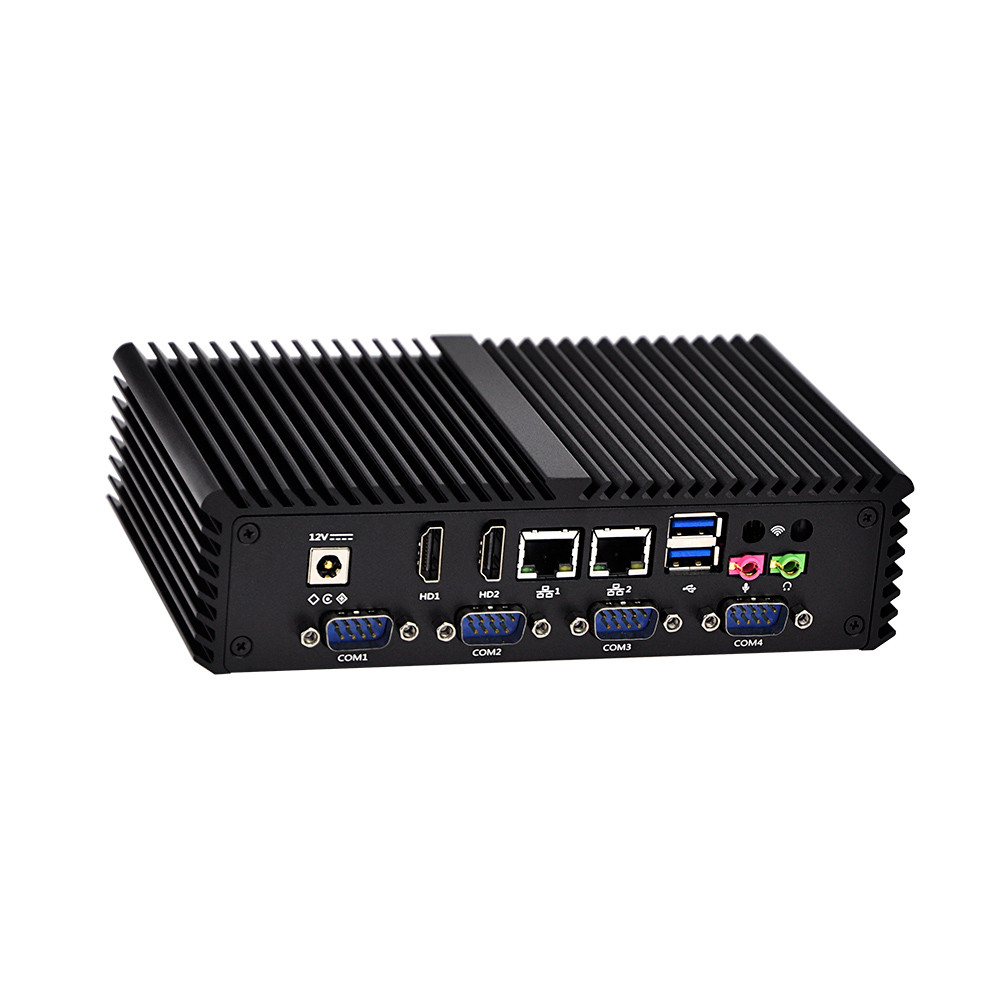

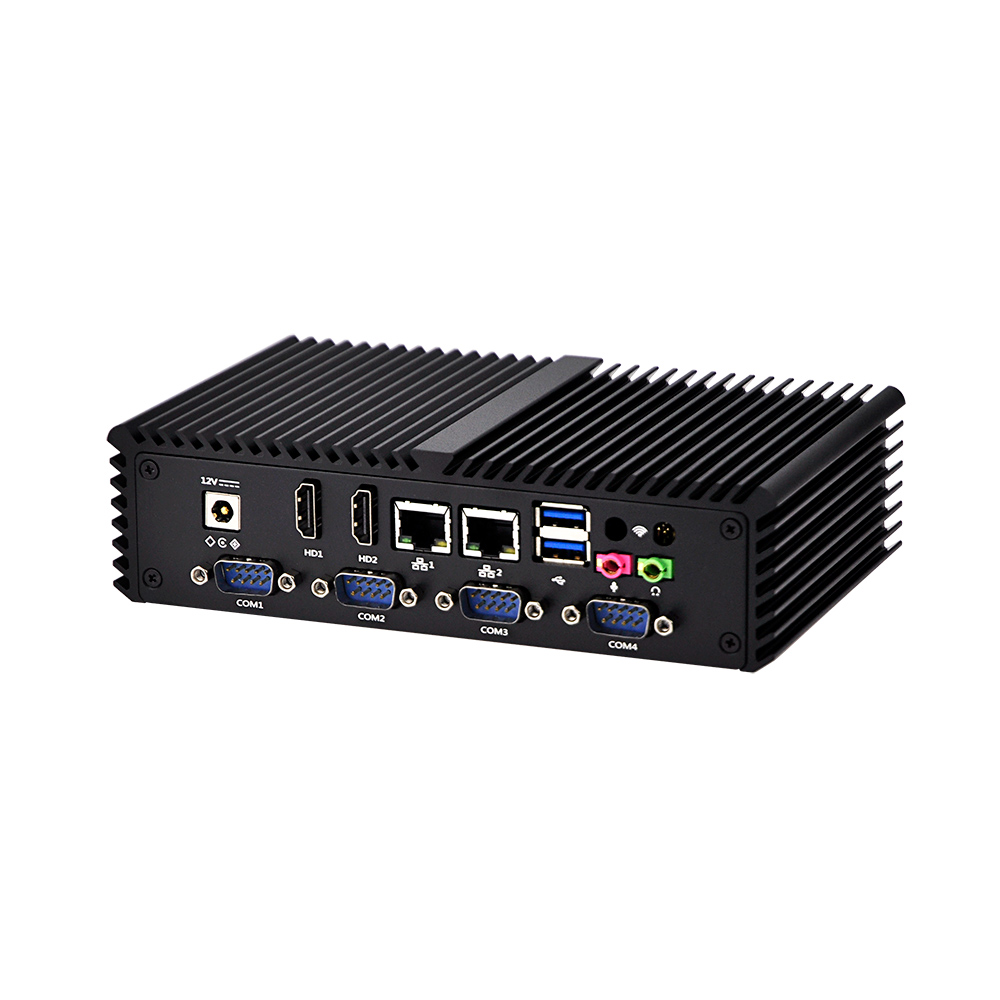

Zadní I/O

Power1 × DC Jack
Video výstup2 × HDMI
LAN2 × Realtek Gigabit LAN
USB2 × USB 3.0
Audio1 × Mic-in,1 × Line-out
Sériový port4 × RS-232 (COM1, COM2, COM3, COM4)

Úložiště

Typ1 × 2.5-inch HDD/SSD 1 × Mini PCIe for mSATA SSD

Rozšíření

mSATA1 × Full-length Mini PCIe for SSD
Mini PCIe1 × Mini PCIe Full-length for 4G, Half-length for Wi-Fi
M.21 × M.2 for Wi-Fi (E key, Type: 2230)
Slot SIM karty1
Jumper AutoStartYes, 1 × 3Pin, Pitch 2.54mm
VGA1,2 × 5Pin, Pitch 2.0mm
GPIO1, 2 × 5Pin, Pitch 2.0mm
RS-485COM2 can be set up as RS-485 (Factory Setting)
VGACOM3 can be set up as VGA (Factory Setting)
Jumper vymazání CMOSYes, 1 × 3Pin, Pitch 2.0mm

Power

Napájecí adaptér12V4A
DC konektor5.5mm, 2.5mm

Provozní podmínky

Provozní teplota0°C~50°C
Neprovozní teplota-20°C~80°C
Vlhkost10%~90%

Mechanické

MateriálAluminium Alloy
Rozměr187 × 111 × 49mm
Hmotnost1.09kg
MontážVESA Mounting Bracket
Rozměry balení261 × 218 × 75mm
Kensington zámekNo
Způsob chlazeníFanless Design

Podpora OS

OSWindows 7, Windows 8, Windows 10, Linux

Obsah balení

  • Mini PC × 1
  • Power Adapter × 1
  • AC Power Cable × 1
  • VESA Mount × 1
  • SATA Combo Cable × 1
  • Screw Kit × 1

* Skutečný obsah balení se může lišit. Změny vyhrazeny.

Výběr objednávky a specifikace

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatový list
Q30411X-S05 Haswell Celeron 2955U 2 / 2 1.4GHz 2M Intel HD Graphics 15W
Q30431X-S05 Haswell Core i3 4005U 2 / 4 1.7GHz 3M Intel HD 4400 15W
Q30451X-S05 Haswell Core i5 4200U 2 / 4 1.6GHz ~ 2.6GHz 3M Intel HD 4400 15W
Q30471X-S05 Haswell Core i7 4500U 2 / 4 1.8GHz ~ 3.0GHz 4M Intel HD 4400 15W
Q30432X-S05 Haswell Core i3 4010Y 2 / 4 1.3GHz 3M Intel HD 4200 11.5W
Q30452X-S05 Haswell Core i5 4200Y 2 / 4 1.4GHz ~ 1.9GHz 3M Intel HD 4200 11.5W
Q30511X-S05 Broadwell Celeron 3205U 2 / 2 1.5GHz 2M Intel HD Graphics 15W
Q30512X-S05 Broadwell Celeron 3215U 2 / 2 1.7GHz 2M Intel HD Graphics 15W
Q30521X-S05 Broadwell Pentium 3805U 2 / 2 1.9GHz 2M Intel HD Graphics 15W
Q30531X-S05 Broadwell Core i3 5005U 2 / 4 2.0GHz 3M Intel HD 5500 15W
Q30551X-S05 Broadwell Core i5 5200U 2 / 4 2.2GHz ~ 2.7GHz 3M Intel HD 5500 15W
Q30571X-S05 Broadwell Core i7 5500U 2 / 4 2.4GHz ~ 3.0GHz 4M Intel HD 5500 15W
