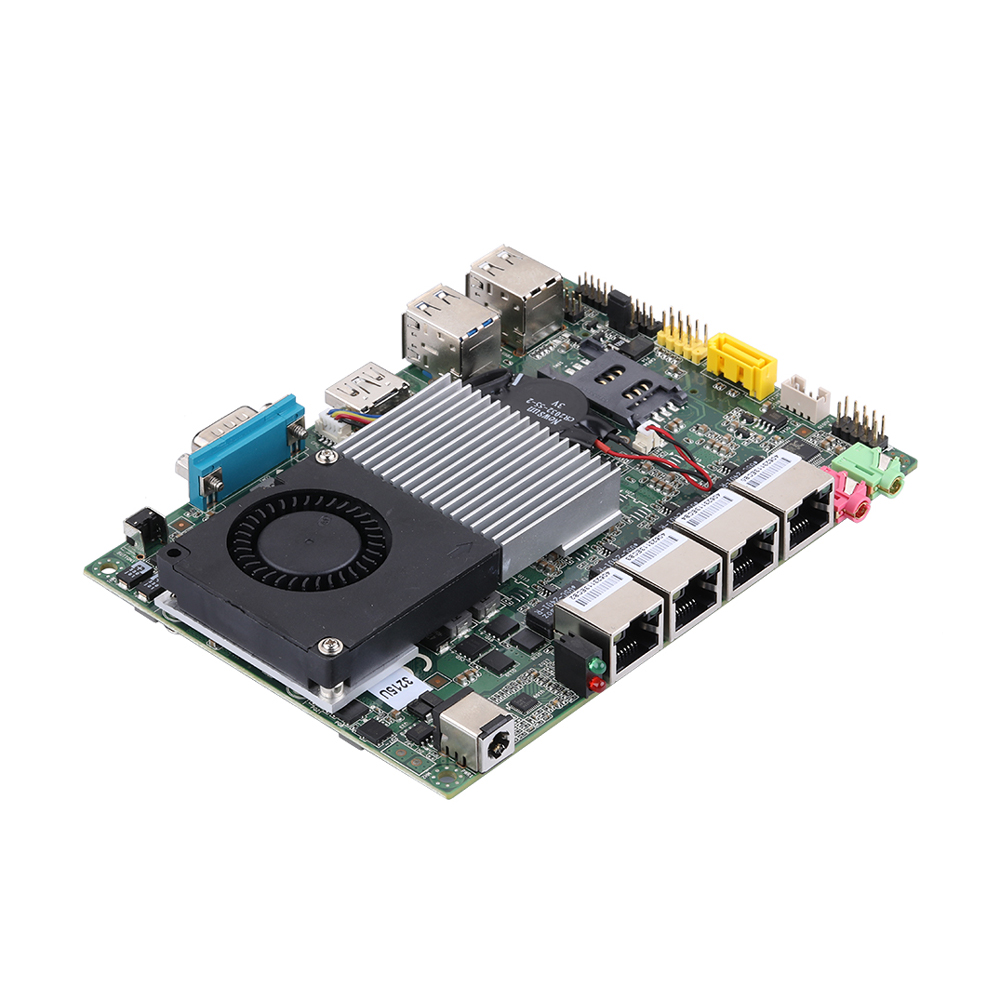

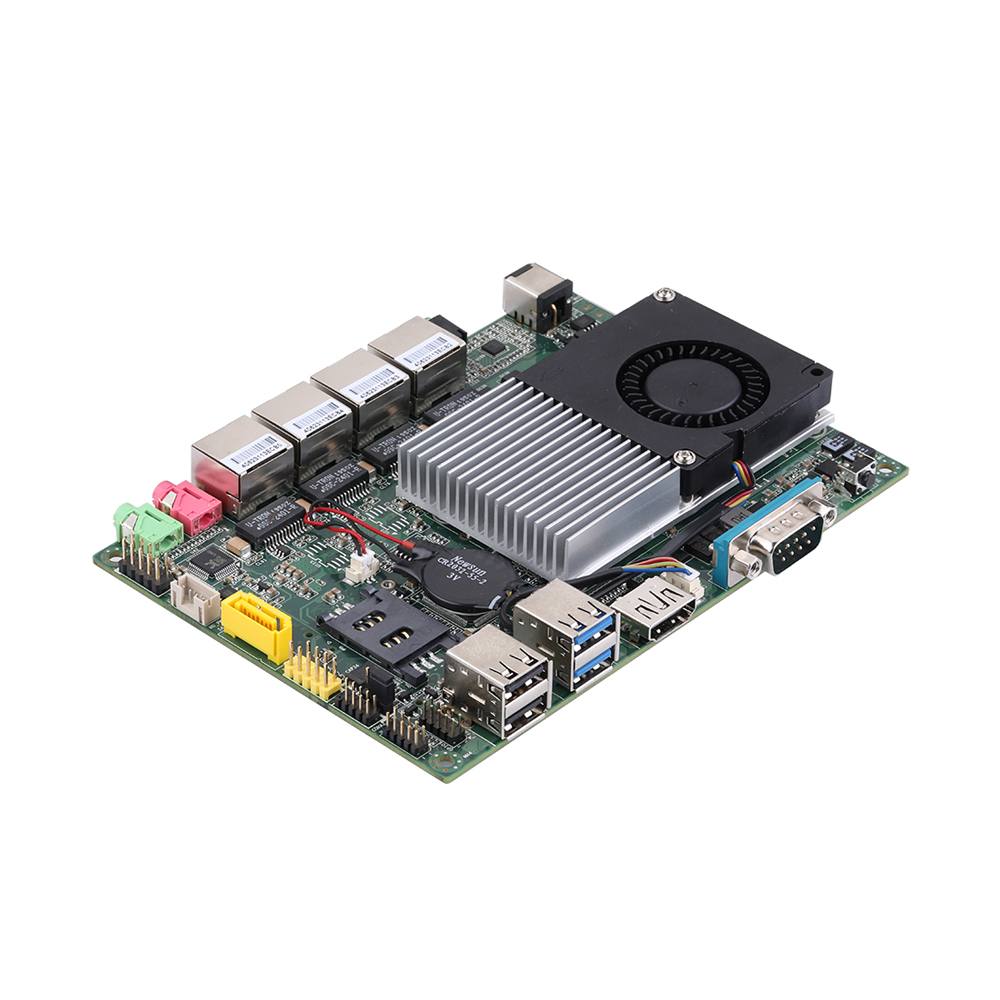

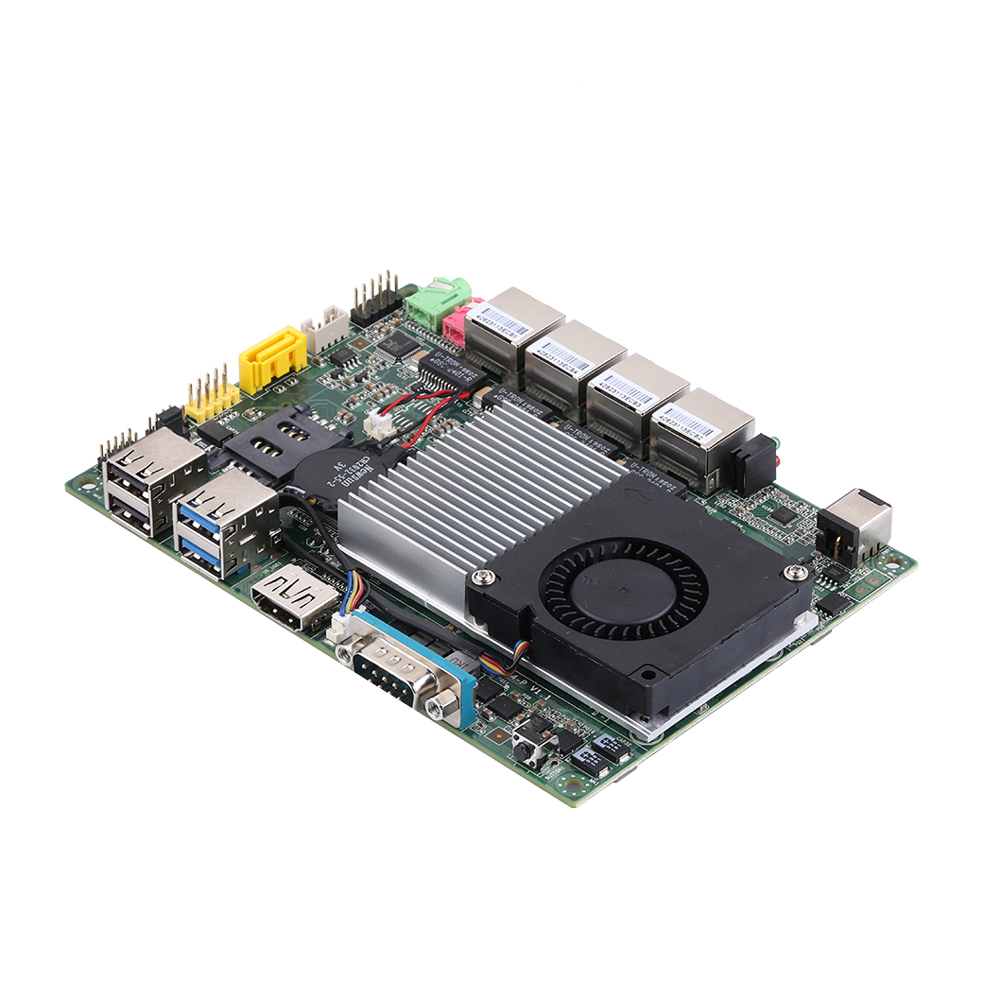

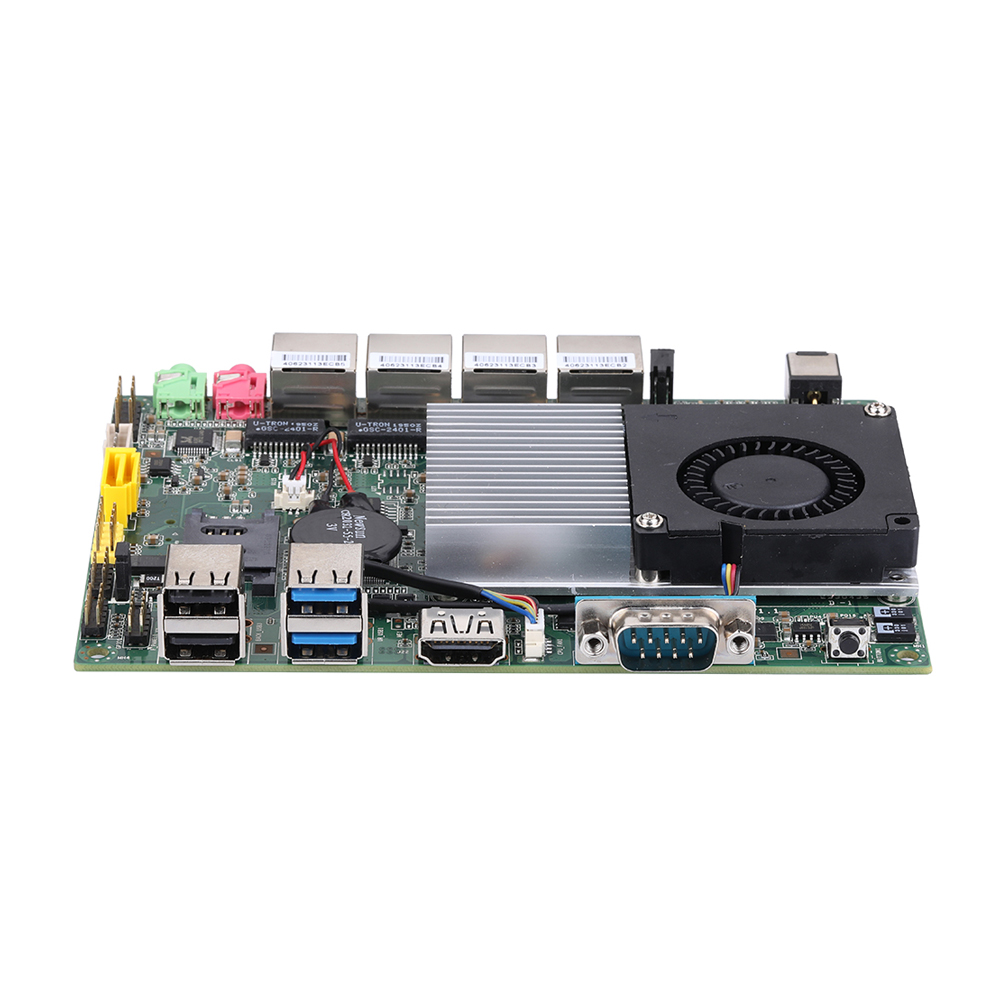

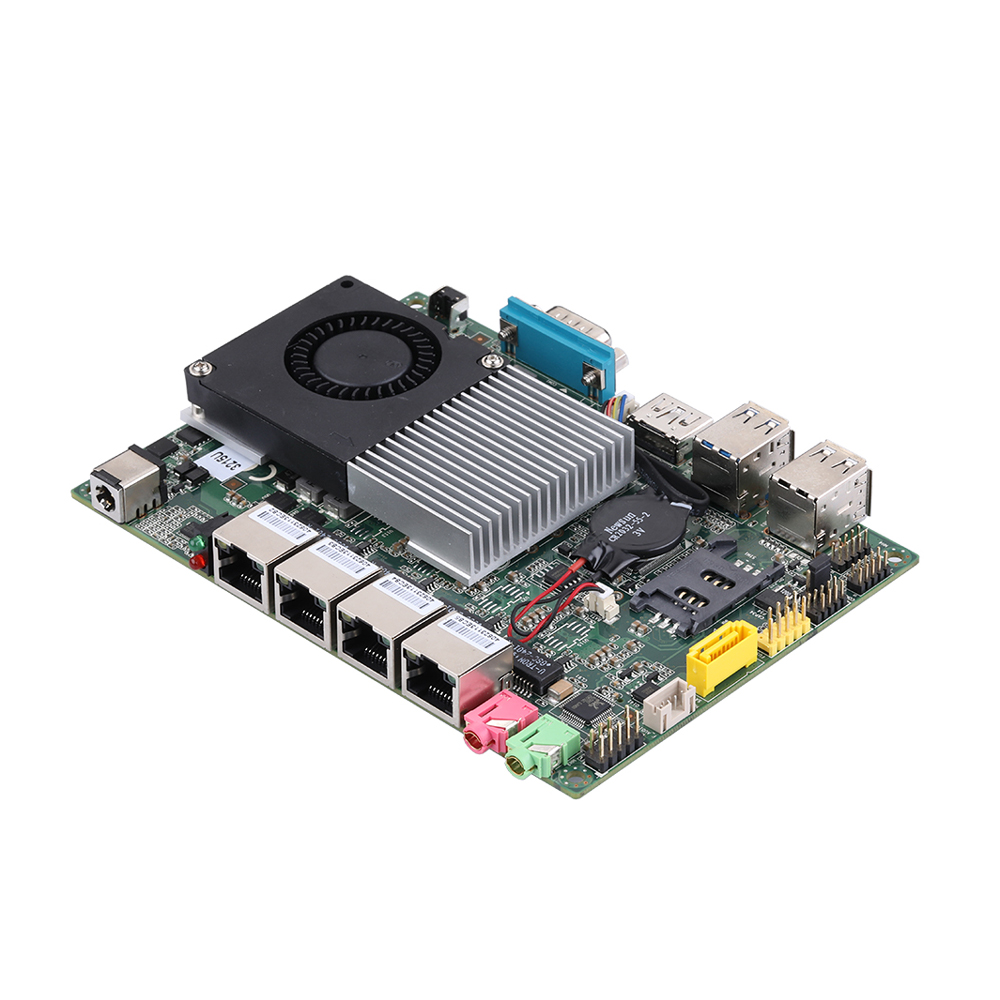

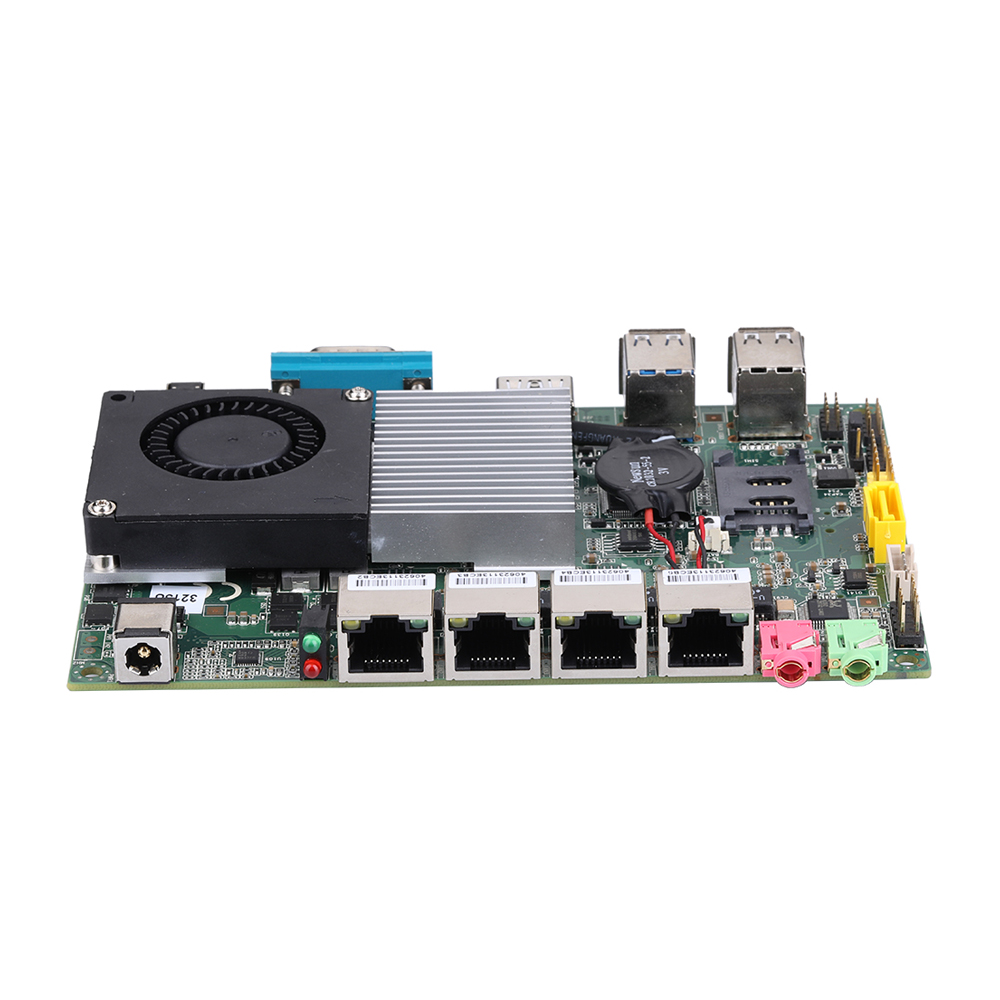

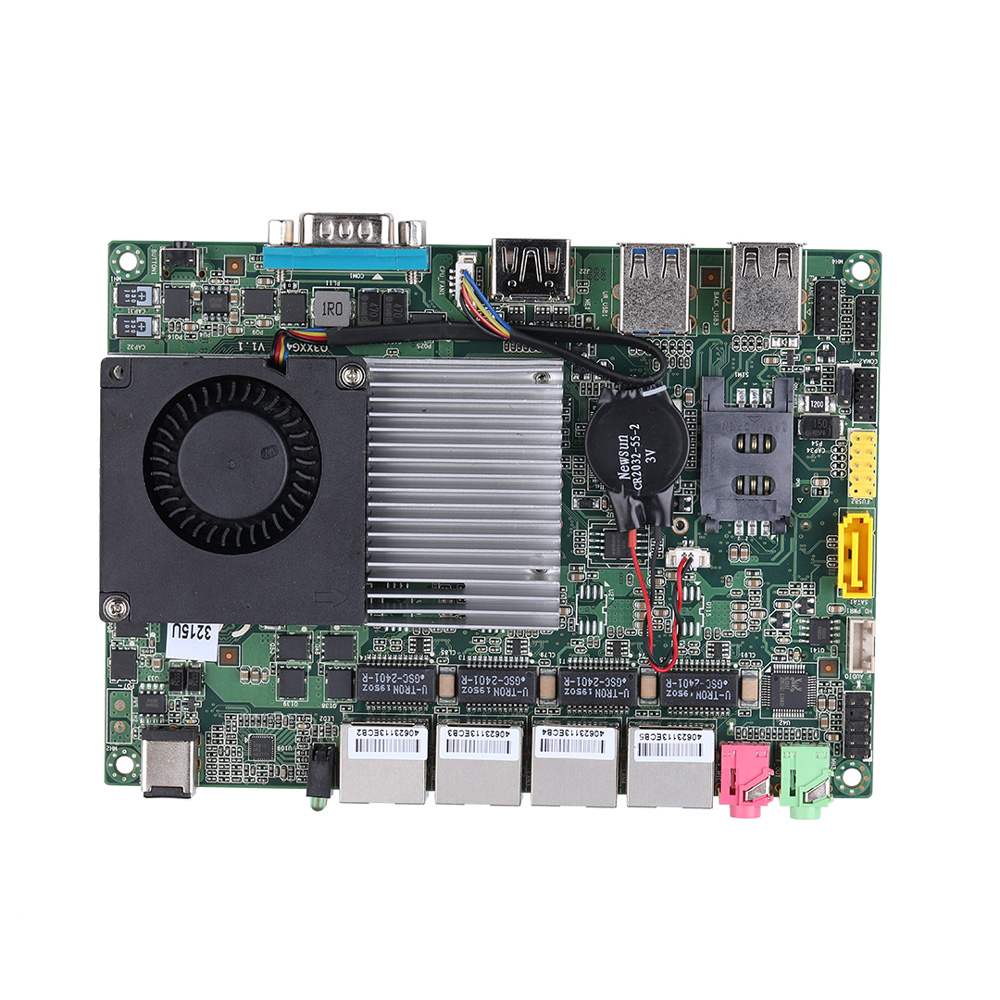

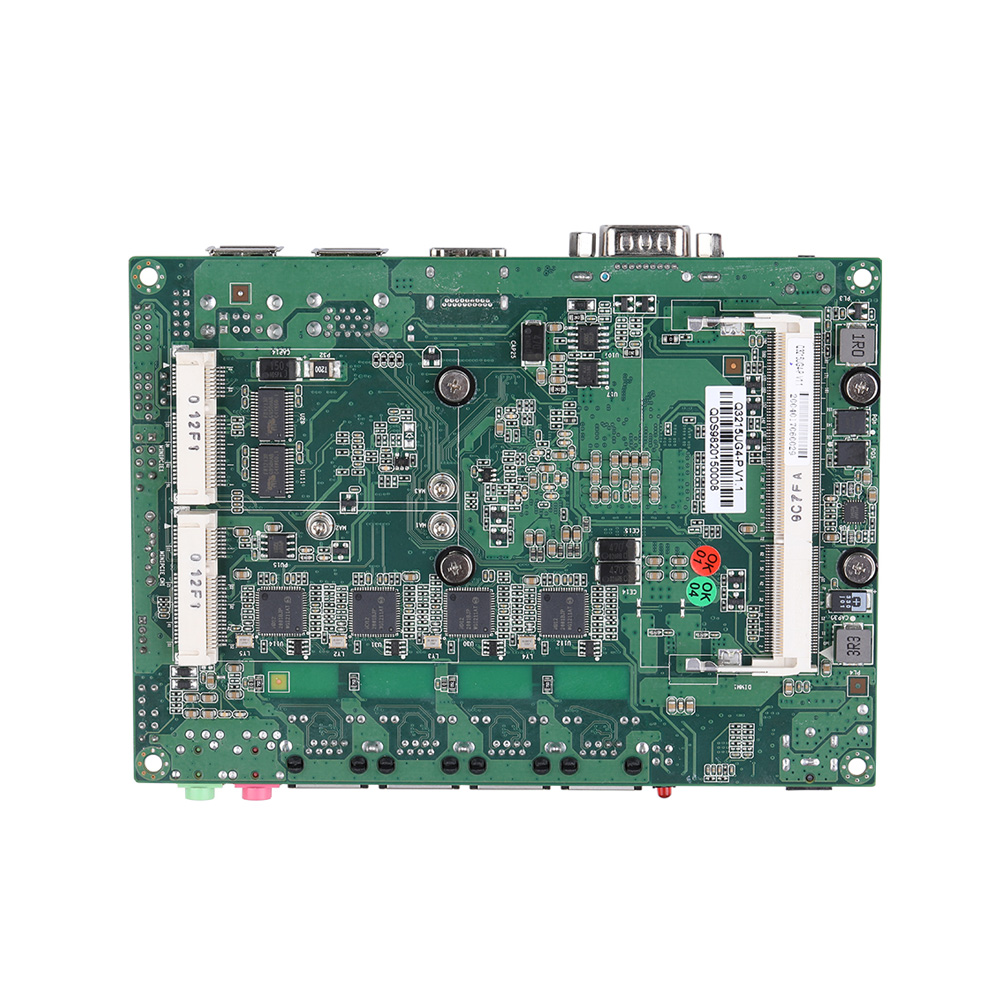

Scheda madre MB3U422-0400 Serie

Name: Scheda madre MB3U422-0400 Serie
Brand: Qotom
SKU: MB3U422-0400
Availability: InStock

Modello: MB3U422-0400

LAN totali4

Velocità LAN1G RJ45

Porte seriali1

Specifiche chiave

CPU: Haswell / Broadwell
Memoria: DDR3L SO-DIMM · Max 8GB
LAN: 4
Archiviazione: mSATA, SATA
Dimensioni scheda: 148x104

Sistemi compatibili

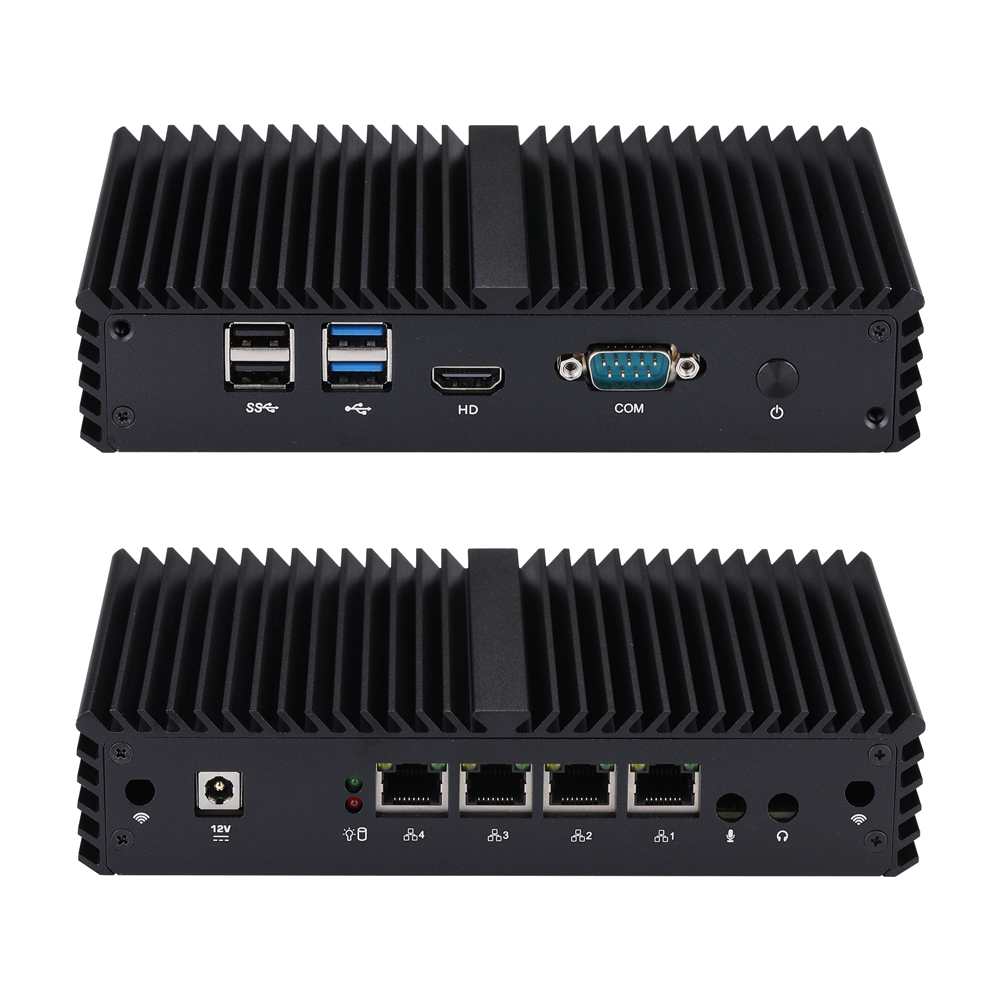

Q300G4-S06

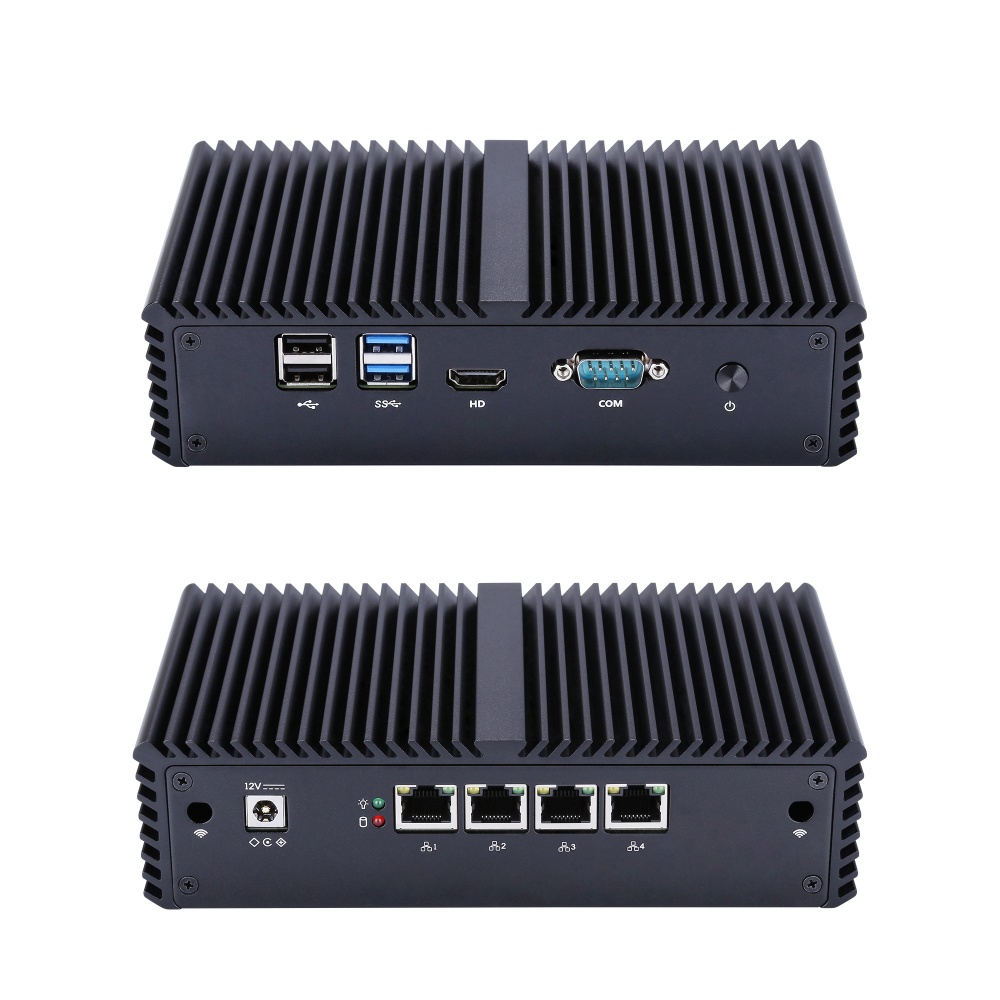

Q300G4-S05

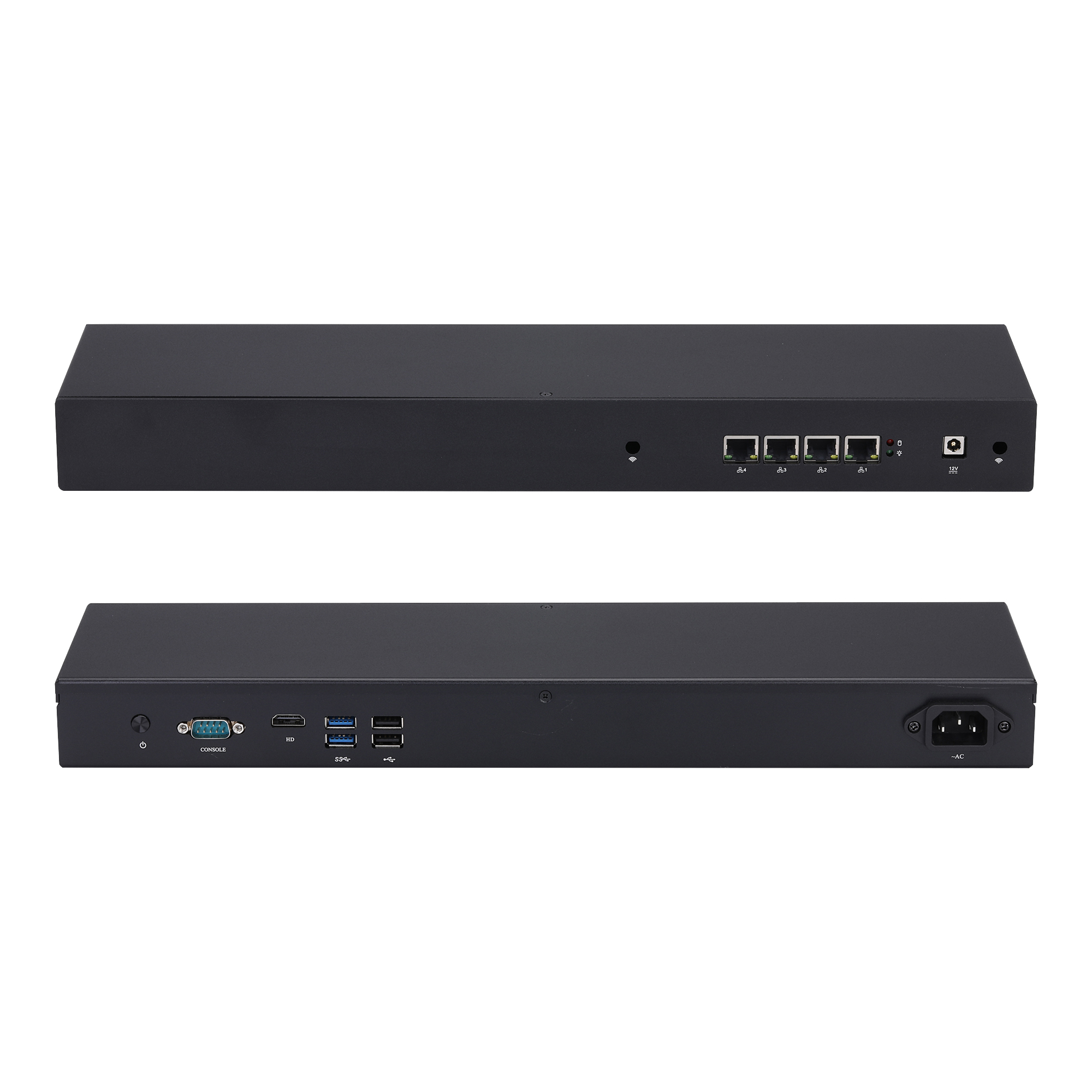

Q300G4-1U02

Questo prodotto è disponibile su richiesta e personalizzazione OEM/ODM.

Invia richiesta

Main Features

Intel 4 th Haswell –U/Y Processor
Intel 5 th Broadwell-U Processor
1 × HDMI, 1 × RS-232
2 × USB 3.0, 2 × USB 2.0, 1 × SATA 3.0
1 × Mini-PCIe, 1 × mSATA
4 × Intel I211-AT/I210-AT Gigabit LAN

Prodotti correlati

Mini PC Q30400GE Serie S20

Q30400GE-S20

Mini PC Q30400GEX Serie S10

Q30400GEX-S10

Mini PC serie Q30400X S05

Q30400X-S05

Mini PC Q30400GE Serie S10

Q30400GE-S10

Mini PC serie Q300X S05

Q300X-S05

Mini PC Q30400GER Serie 1U05

Q30400GER-1U05

CPU	• Intel 4 th Haswell –U/Y Processor • Intel 5 th Broadwell-U Processor
Chipset	By CPU
Dimensioni	148 × 104mm
Numero core	By CPU
Velocità Max.	By CPU
Cache L2	By CPU
BIOS	UEFI

Tecnologia	DDR3L 1333/1600MHz SDRAM
Max.	8GB
Socket	1 × SO-DIMM

Controller	By CPU
VRAM	Shared Memory
HDMI	1 (Support HDMI 1.4a)
Schermo Multiplo	No

Interfaccia	10/100/1000Mbps
Controller	4 × Intel I211-AT/I210-AT Gigabit LAN
Connector	4 × RJ-45

Audio	2 (Mic-in, Line-out) (Option)
DC-IN	1
LED	1 × Power LED, 1 × HDD LED
Ethernet	4

Serie Mini PC

Serie Schede Madri

Serie Storage NAS

Serie OPS

Serie PC da Pannello

Accessori

Scheda madre MB3U422-0400 Serie

Specifiche chiave

Sistemi compatibili

Main Features

Sistema processore

Memoria

Grafica

Ethernet

Audio

I/O anteriore

I/O posteriore

Archiviazione

Espansione

Connettore Interno

Timer Watchdog

Power

Ambientale

Accessori

Supporto SO

Contenuto della confezione

Selezione ordine e specifiche

Download driver

Prodotti correlati

Pulsante di accensione	1
USB	2 × USB 3.0, 2 × USB 2.0
Porta seriale	1 × RS-232
HDMI	1

mSATA	1 × Full-length Mini PCIe for SSD
Mini PCIe	1 × Mini PCIe Full-length Mini PCIe for 4G Half-length Mini PCIe for Wi-Fi by Default

Porta seriale	1, 2 × 5Pin, Pitch 2.0mm (Option)
SATA	1, SATA 3.0 (6.0Gb/S)
Connettore di alimentazione SATA	1, 1 × 4Pin, Pitch PH2.0mm
Slot SIM	1
Jumper AutoStart	Yes, 1 × 3Pin, Pitch 2.54mm
Header GPIO	1, 2 × 5Pin, Pitch 2.0mm
Header USB 2.0	2, 2 × 5Pin, Pitch 2.54mm
Header Pannello Frontale	1, 2 × 5Pin, Pitch 2.0mm
Header altoparlanti	1, 2 × 5Pin, Pitch 2.54mm (Option)
Header di alimentazione	1, 1 × 2Pin, Pitch 4.2mm (Option)

Uscita	From Super I/O to Drag RESETCON#
Intervallo	256 Segments,0,1,2,3,,,255 sec/min

Ordering Code	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP	Legacy Model
Q2955UG4-M	Haswell	Celeron	2955U	2 / 2	1.4GHz	2M	Intel HD Graphics	15W	-
Q3558UG4-M	Haswell	Pentium	3558U	2 / 2	1.7GHz	2M	Intel HD Graphics	15W	-
Q4005UG4-M	Haswell	Core i3	4005U	2 / 4	1.7GHz	3M	Intel HD 4400	15W	-
4-M	Haswell	Core i5	4200U	2 / 4	1.6GHz ~ 2.6GHz	3M	Intel HD 4400	15W	Q4200UG
4-M	Haswell	Core i7	4500U	2 / 4	1.8GHz ~ 3.0GHz	4M	Intel HD 4400	15W	Q4500UG
4-M	Haswell	Core i3	4010Y	2 / 4	1.3GHz	3M	Intel HD 4200	11.5W	Q4010YG
4-M	Haswell	Core i5	4200Y	2 / 4	1.4GHz ~ 1.9GHz	3M	Intel HD 4200	11.5W	Q4200YG
4-M	Broadwell	Celeron	3205U	2 / 2	1.5GHz	2M	Intel HD Graphics	15W	Q3205UG
4-M	Broadwell	Celeron	3215U	2 / 2	1.7GHz	2M	Intel HD Graphics	15W	Q3215UG
4-M	Broadwell	Pentium	3805U	2 / 2	1.9GHz	2M	Intel HD Graphics	15W	Q3805UG
4-M	Broadwell	Core i3	5005U	2 / 4	2.0GHz	3M	Intel HD 5500	15W	Q5005UG
4-M	Broadwell	Core i5	5200U	2 / 4	2.2GHz ~ 2.7GHz	3M	Intel HD 5500	15W	Q5200UG
4-M	Broadwell	Core i7	5500U	2 / 4	2.4GHz ~ 3.0GHz	4M	Intel HD 5500	15W	Q5500UG
