Qotom
MB4C81X-0300 image 1

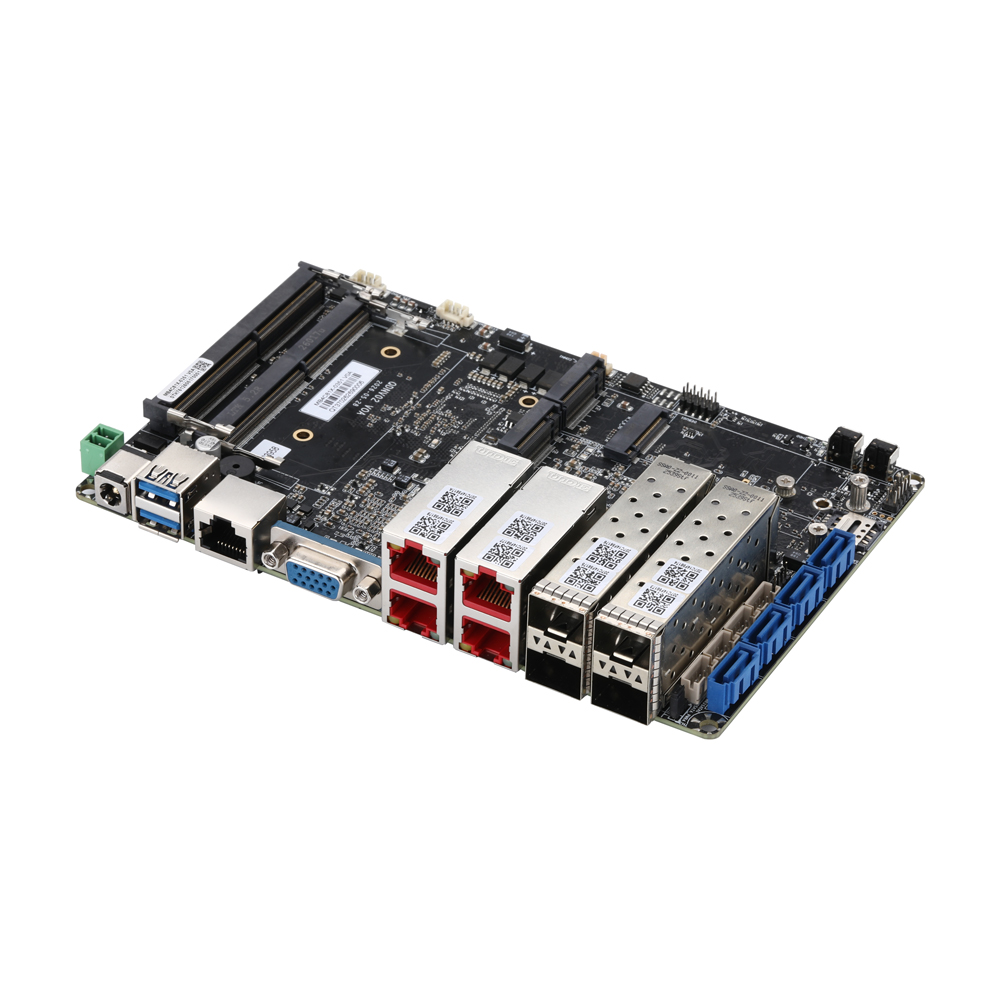

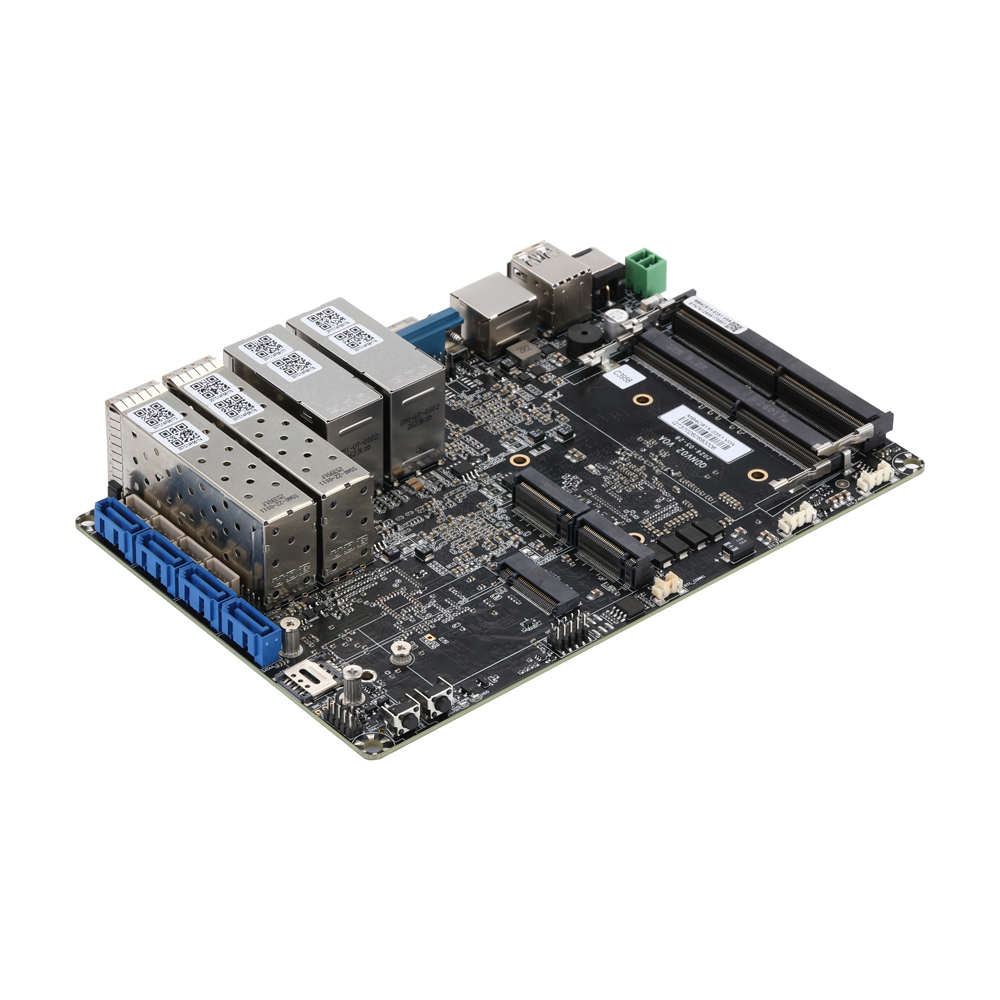

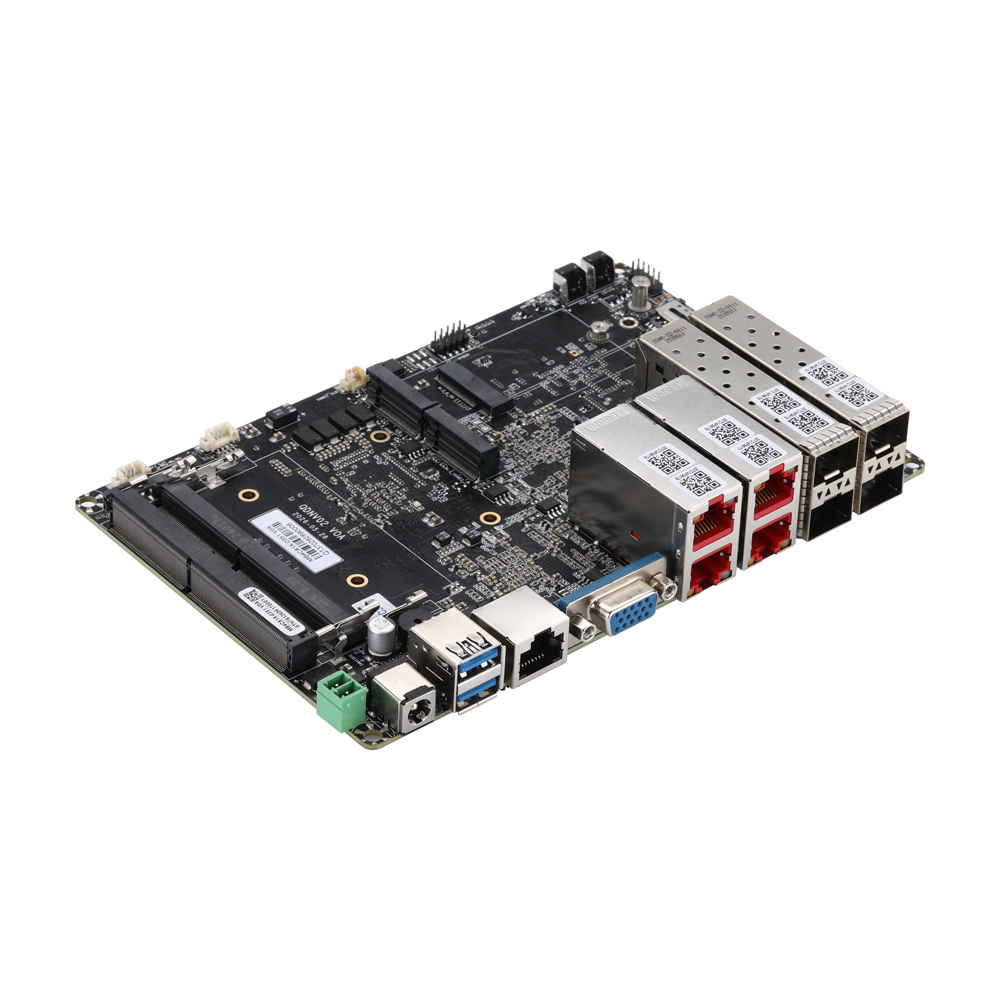

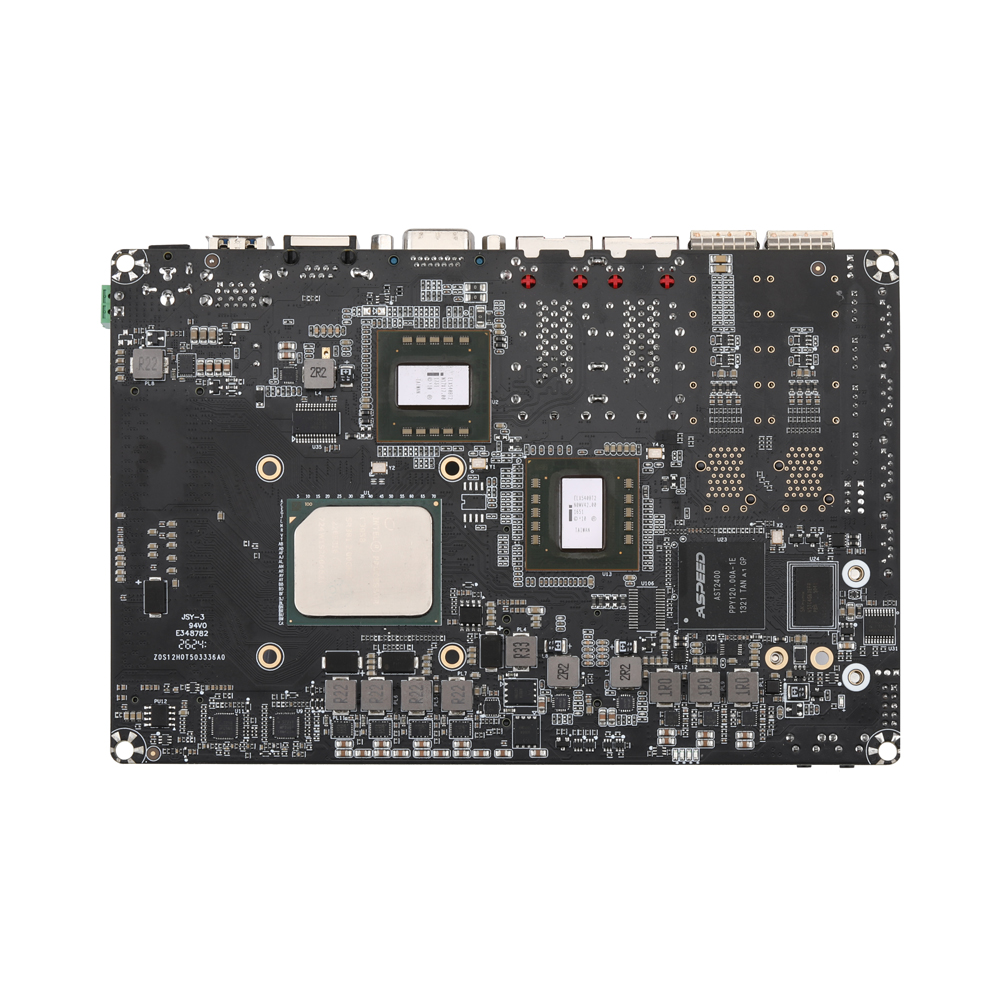

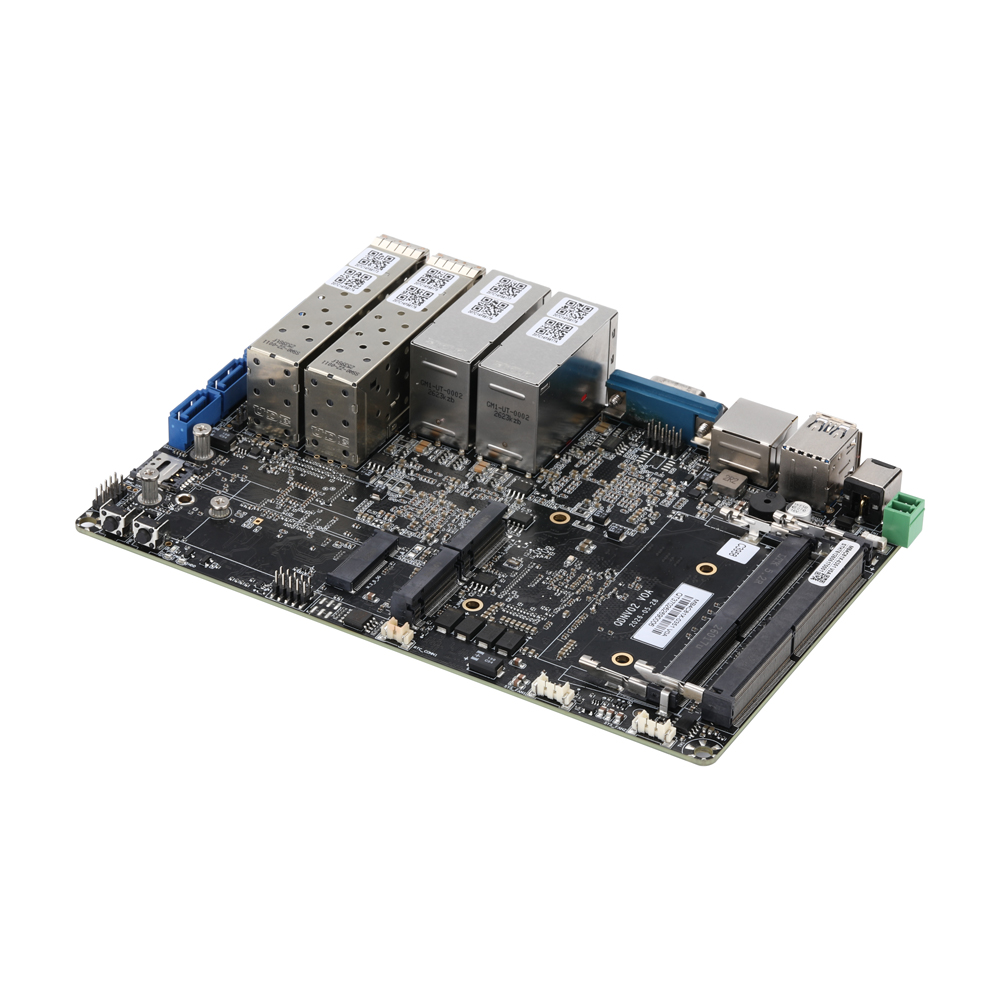

Hovedkort MB4C81X-0300-serien

Modell: MB4C81X-0300

Totalt LAN8
LAN-hastighet10G RJ45 / 10G SFP+
Serielle porter1

Viktige spesifikasjoner

CPU
Denverton
Minne
DDR4 SO-DIMM · Maks 64GB
LAN
8
Lagring
M.2 Mkey, SATA
Kortstørrelse
165x115

Kompatible systemer

Q20300SE-S23Q20300SE-S23Q20300SE-1U19Q20300SE-1U19

Dette produktet er kun tilgjengelig via forespørsel og OEM/ODM-tilpasning.

Send forespørsel
IntelATOMDenvertonC3758C3758RC3808C3908C3958MB4C81X-0331MB4C81X-0332MB4C81X-0342MB4C81X-0351MB4C81X-0352

Main Features

  • Intel Denverton Processor
  • 1 × VGA, 1 × RS-232 (RJ-45)
  • 2 × USB 3.0
  • 3 × M.2
  • 4 × SATA 3.0
  • 4 × 10G SFP(+) (1G SFP)
  • 4, Intel X540 10G LAN

Prosessorsystem

CPUIntel Denverton Processor
ChipsetBy CPU
Dimensjon175 × 115mm
Antall kjernerBy CPU
Maks. hastighetBy CPU
L2-cacheBy CPU
BIOSUEFI

Minne

TeknologiDDR4 2133MHz SDRAM
Maks.64GB
Socket2 × SO-DIMMs

Grafikk

Kontroller-
VRAM-
VGA1

Ethernet

Grensesnitt1000Mbps/10Gbps
Kontroller2, Intel X540 10G LAN Both interfaces support up to 12Gbps
Connector4 × RJ-45
Grensesnitt1000Mbps/10Gbps
Kontroller4, Intel X553 SFP(+) (10GbE/1GbE)
Connector4 × SFP(+)

Audio

KontrollerNo

Front I/O

Strømknapp1 × Power Button, 1 × Reset Button
LED1 × Power LED, 1 × HDD LED

Bakre I/O

USB1 × USB 3.0, 1 × USB
DC-IN1
Serieport1 × RS-232 (RJ-45)
VGA1
Ethernet4 × 10G LAN
SFP+4 × 10G SFP+

Lagring

Maks. dataoverføringshastighet4 × SATA 3.0 (6.0Gb/S)

Utvidelse

M.22 × M.2 for SSD (M key, Type: 2280, PCIe 3.0 × 2)
M.21 × M.2 for 4G/5G (B key, Type: 3042/3052),

Intern kontakt

TPM1 (Option)
VGA-hodemodul1, 2 × 5Pin, Pitch 2.0mm
SATA4, SATA 3.0 (6.0Gb/S)
SATA-strømkontakt4, 1 × 4Pin, Pitch PH2.0mm
SIM-kortspor1
Autostart-jumper1
CMOS-tilbakestillingsjumper0
USB 2.0-hodemodul1, 1 × 4Pin, Pitch 2.0mm
Frontpanel-header1, 2 × 5Pin, Pitch 2.0mm
Strømheader1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin

Vaktbikkjetimer

UtgangFrom Super I/O to Drag RESETCON#
Intervall256 Segments,0,1,2,3,,,255 sec/min

Power

Inngangsspenning12V DC in, 5.5mm/2.5mm

Miljø

Driftstemperatur0-50℃

Tilbehør

TilbehørCable for HDD

OS-støtte

OSWindows 11, Linux

Pakkeinnhold

  • Motherboard × 1
  • SATA Combo Cable × 1

* Faktisk pakkeinnhold kan variere. Kan endres uten forvarsel.

Bestilling og spesifikasjonsvalg

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPLegacy ModelDatablad
MB4C81X-0331 Denverton Atom C3758R 8 / 8 2.40Ghz 16M - 26W -
81X-332 Denverton Atom C3758 8 / 8 2.2Ghz 16M - 25W MB4C
81X-342 Denverton Atom C3808 12 / 12 2.0Ghz 12M - 25W MB4C
81X-351 Denverton Atom C3958 16 / 16 2.0Ghz 16M - 31W MB4C
81X-352 Denverton Atom C3908 16 / 16 2.0Ghz 16M - 31W MB4C
