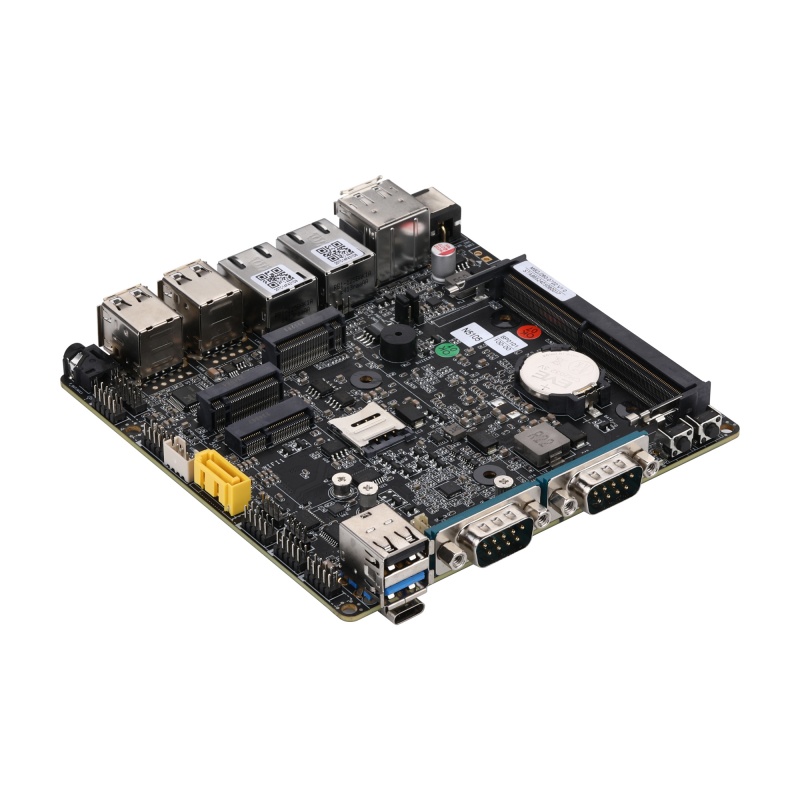

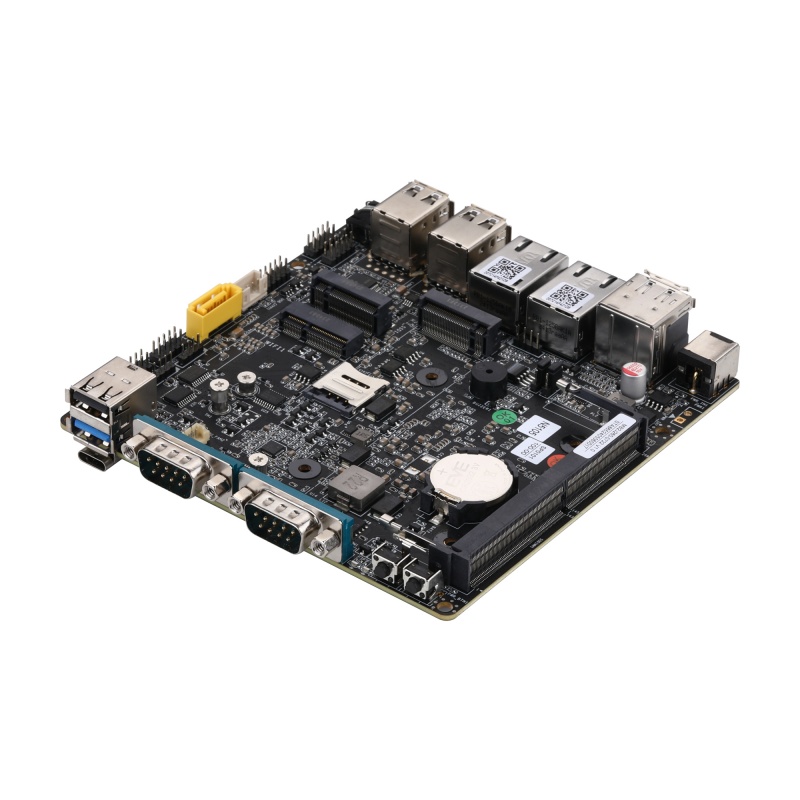

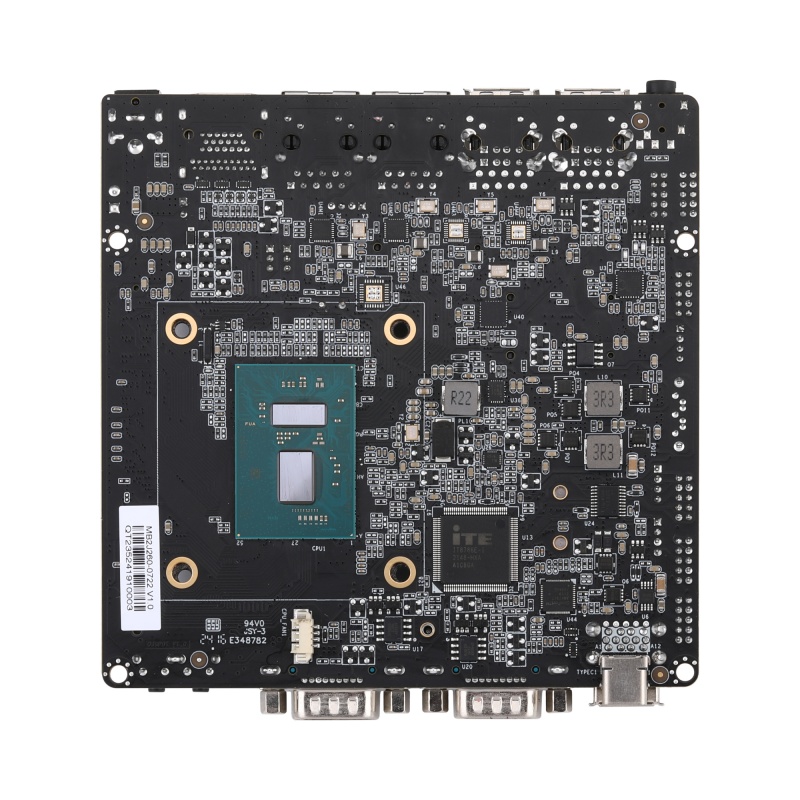

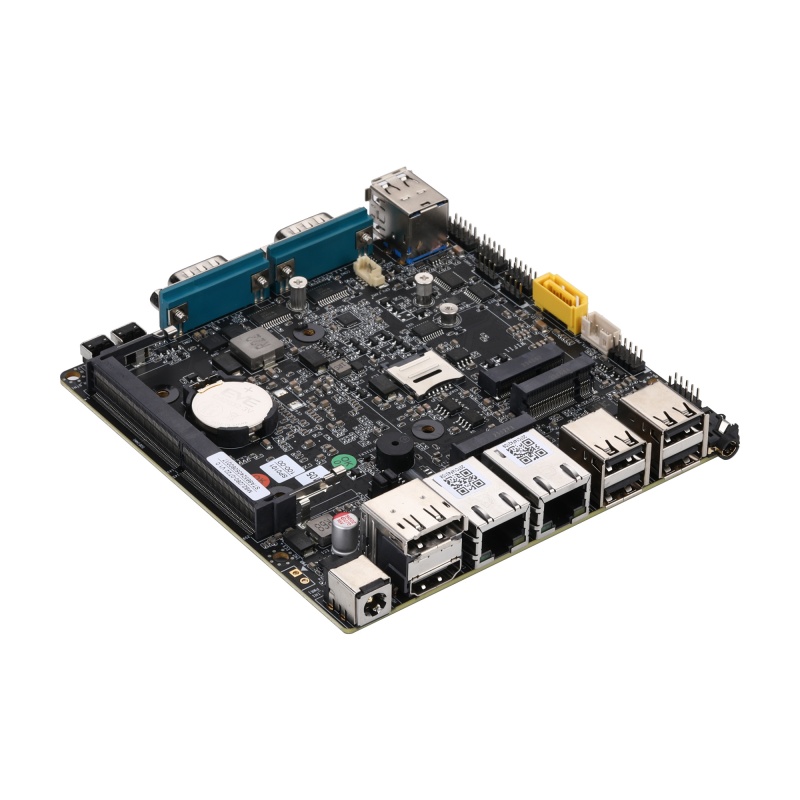

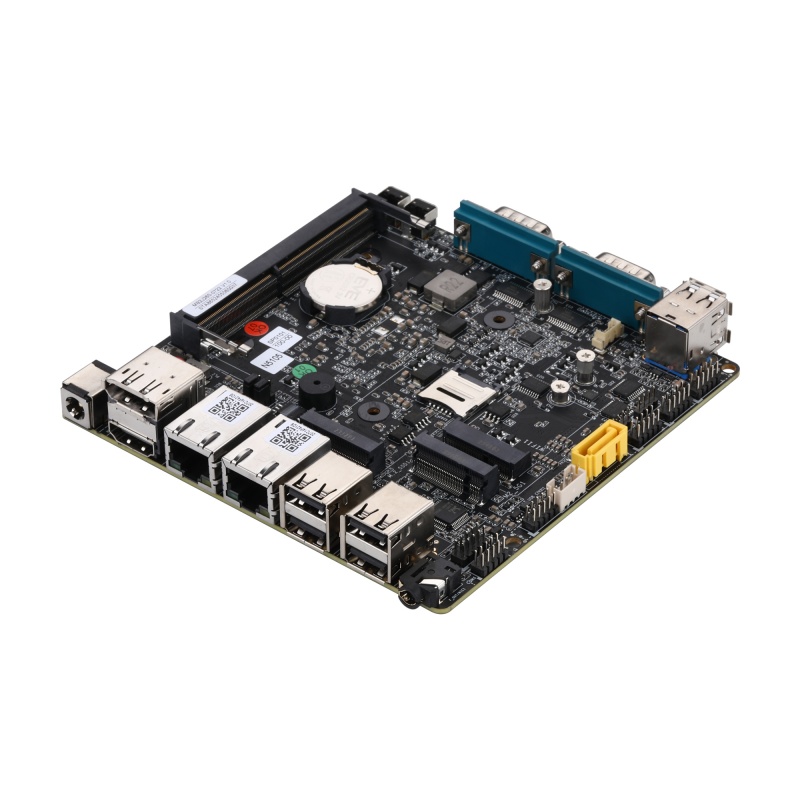

เมนบอร์ด MB2J260-0700 Series

รุ่น: MB2J260-0700

จำนวนพอร์ต LAN2
ความเร็ว LAN1G RJ45
พอร์ตอนุกรม5

ข้อมูลจำเพาะหลัก

CPU
Jasper Lake
หน่วยความจำ
DDR4 SO-DIMM · สูงสุด 32GB
LAN
2
พื้นที่จัดเก็บข้อมูล
M.2 Mkey, SATA
ขนาดบอร์ด
120x120

ระบบที่รองรับ

Q10700XV-S08Q10700XV-S08Q10700C-S08Q10700C-S08Q10700XVP-S08Q10700XVP-S08Q10700X-S08Q10700X-S08

สินค้านี้มีให้บริการผ่านการสอบถามและปรับแต่ง OEM/ODM

ส่งข้อสอบถาม
MB2J260-0711MB2J260-0712MB2J260-0721MB2J260-0722MB2J260-0723MB2J260-0731MB2J260-0732MB2J163-0723MB2J263-0723IntelJasper LakePentiumCeleronATOMN5095N5100N5105N4505N4500N6000N6005

Main Features

  • Intel Jasper Lake Processor
  • 1 × HDMI,1 × Display Port, 1 × VGA (Header)
  • 1 × USB 3.0, 5 × USB 2.0, 1 × Type C
  • 3 × M.2, 1 × SATA 3.0
  • 6 × RS-232, 2 × PS/2
  • 2 × Realtek Gigabit LAN

ระบบโปรเซสเซอร์

CPUIntel Jasper Lake Processor
ChipsetBy CPU
มิติ120× 120mm
จำนวนคอร์By CPU
ความเร็วBy CPU
แคช L2By CPU
BIOSUEFI

หน่วยความจำ

เทคโนโลยีDDR4 2666MHz SDRAM
สูงสุด32GB
Socket1 × SO-DIMM

กราฟิก

ตัวควบคุมBy CPU
VRAMShared Memory
จอแสดงผล1 × Display Port 1 × HDMI 1 × VGA (Header)
จอภาพหลายจอYes

Ethernet

อินเทอร์เฟซ100/1000Mbps
ตัวควบคุม2× Realtek Gigabit LAN
Connector2× RJ-45

Audio

ตัวควบคุมRealtek HD Audio

I/O ด้านหน้า

ปุ่ม Power1× Power Button, 1× Reset Button
LED1× Power LED, 1× HDD LED
USB4 × USB 2.0
USB1 × USB 3.0, 1 × USB 2.0
พอร์ตอนุกรม2 × RS-232
DC-IN1
จอแสดงผล1 × HDMI, 1 × Display Port
Ethernet2
Audio1 (Mic-in, Line-out)
Type C1, USB 3.0 and Display Port

พื้นที่จัดเก็บ

อัตราการถ่ายโอนข้อมูลสูงสุดSATA 3.0 (6.0Gb/S)

ส่วนขยาย

M.21 × M.2 for SSD (M key, Type:2280,PCIe 3.0 × 1)
M.21× M.2 for 4G/5G (B key, Type: 3042/3052)
M.21× M.2 for Wi-Fi (E key, Type: 2230)

ขั้วต่อภายใน

หัว VGA1, 2 × 5Pin, Pitch 2.0mm
พอร์ตอนุกรม4, 2 × 5Pin, Pitch 2.0mm
RS-485COM1/2 can be set up as RS-485
PS/22, 1 × 4Pin, Pitch 2.0mm
SATA1, SATA 3.0 (6.0Gb/S)
ขั้วต่อไฟ SATA1, 1 × 4Pin, Pitch PH2.0mm
ช่อง SIM1
AutoStart JumperYes, 1 × 3Pin, Pitch 2.0mm
CMOS Clear JumperYes, 1 × 3Pin, Pitch 2.0mm
หัว USB 2.02, 2 × 5Pin, Pitch 2.0mm
ขั้วต่อแผงด้านหน้า2, 1 × 4Pin, Pitch 2.0mm
Header Power1, Phoenix 1 × 2Pin, Pitch 3.5mm (Option)

ตัวจับเวลา Watchdog

OutputFrom Super I/O to Drag RESETCON#
ช่วงเวลา256 Segments,0,1,2,3,,,255 sec/min

Power

อินพุตไฟ12V DC in, 5.5mm/2.5mm

สภาพแวดล้อม

อุณหภูมิใช้งาน0-50℃

อุปกรณ์เสริม

อุปกรณ์เสริมCable for HDD, Cable for Serial Port

รองรับ OS

OSUEFI Windows 10, UEFI Linux

อุปกรณ์ในกล่อง

  • Motherboard × 1
  • SATA Combo Cable × 1
  • COM Extension Cable × 4
  • VGA Extension Cable × 1

* เนื้อหาในแพ็คเกจจริงอาจแตกต่างกัน โปรดตรวจสอบอีกครั้ง ราคาและข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

การเลือกคำสั่งซื้อและข้อมูลจำเพาะ

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPเอกสารข้อมูล
MB2J260-0711 Jasper Lake Celeron N4500 2 / 2 1.1GHz ~ 2.8GHz 4M Intel UHD Graphics 6W
MB2J260-0712 Jasper Lake Celeron N4505 2 / 2 2.0GHz ~ 2.9GHz 4M Intel UHD Graphics 10W
MB2J260-0721 Jasper Lake Celeron N5100 4 / 4 1.1GHz ~ 2.8GHz 4M Intel UHD Graphics 6W
MB2J260-0722 Jasper Lake Celeron N5105 4 / 4 2.0GHz ~ 2.9GHz 4M Intel UHD Graphics 10W
MB2J260-0723 Jasper Lake Celeron N5095 4 / 4 2.0GHz ~ 2.9GHz 4M Intel UHD Graphics 15W
MB2J260-0731 Jasper Lake Pentium N6000 4 / 4 1.1GHz ~ 3.0GHz 4M Intel UHD Graphics 6W
MB2J260-0732 Jasper Lake Pentium N6005 4 / 4 2.0GHz ~ 3.3GHz 4M Intel UHD Graphics 10W

ดาวน์โหลดไดรเวอร์

DRV

Driver Package

↓ DRV

Graphics Driver

↓ DRV

Audio Driver

↓

สินค้าที่เกี่ยวข้อง

มินิพีซี Q10700X S08 Series

มินิพีซี Q10700X S08 Series

Q10700X-S08

มินิพีซี Q10700XV S08 Series

มินิพีซี Q10700XV S08 Series

Q10700XV-S08

เมนบอร์ด MB2U240-0900 Series

เมนบอร์ด MB2U240-0900 Series

MB2U240-0900

เมนบอร์ด MB3J263-0800 Series

เมนบอร์ด MB3J263-0800 Series

MB3J263-0800

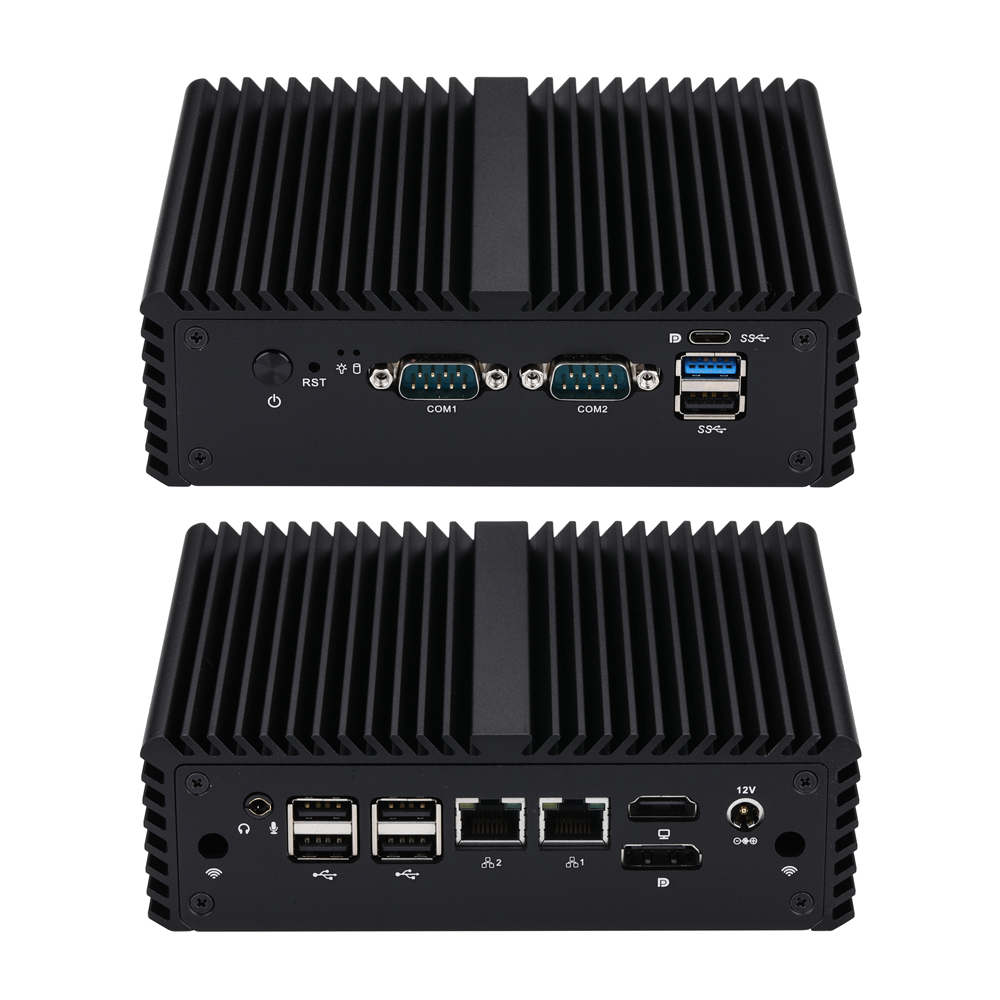

มินิพีซี Q10700C S08 Series

มินิพีซี Q10700C S08 Series

Q10700C-S08

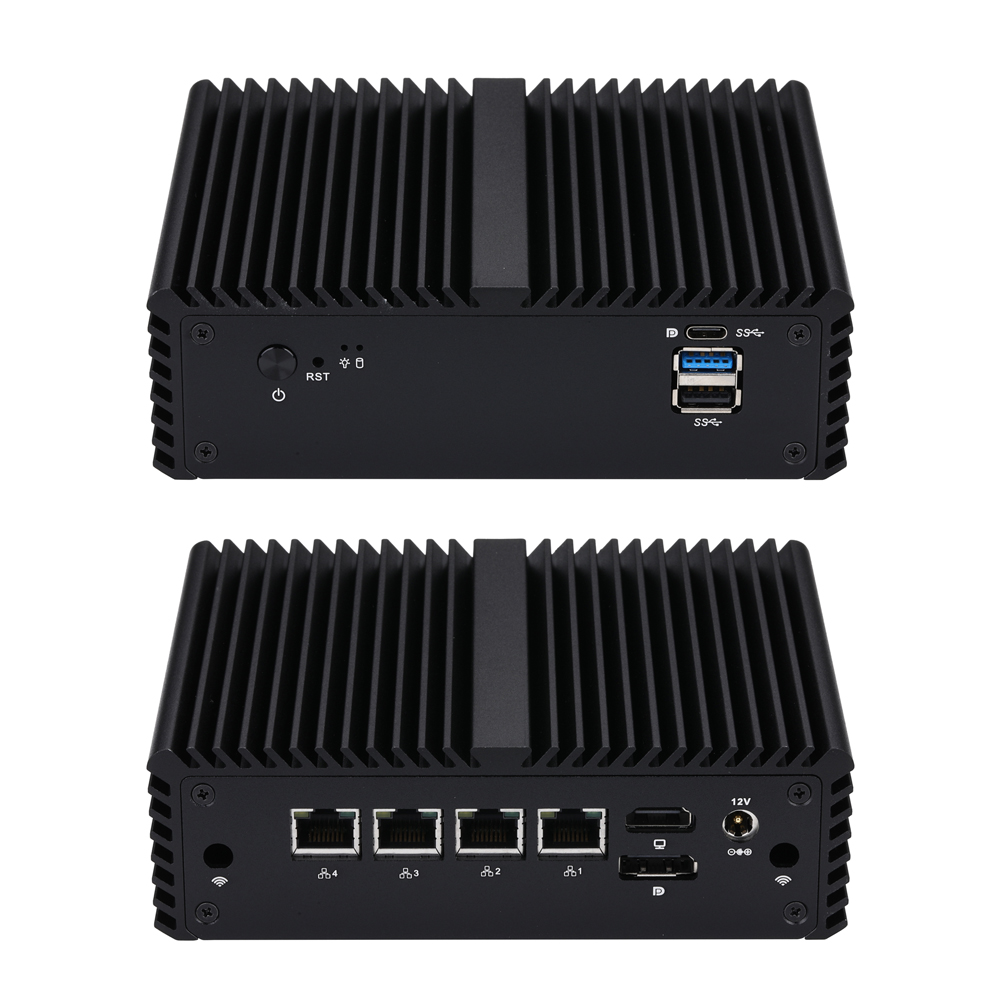

มินิพีซี Q10700G4 S08 Series
