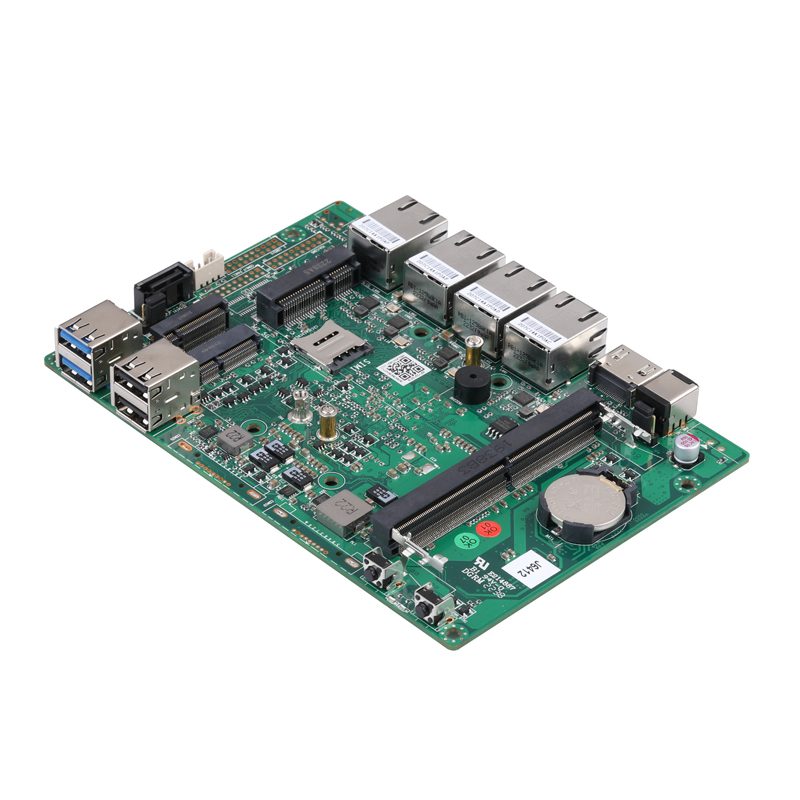

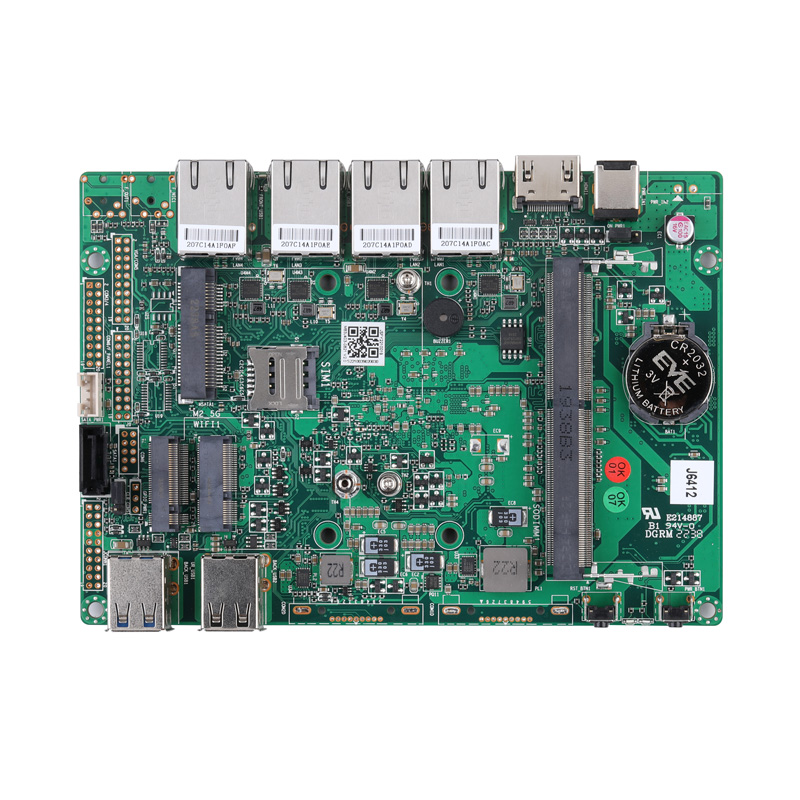

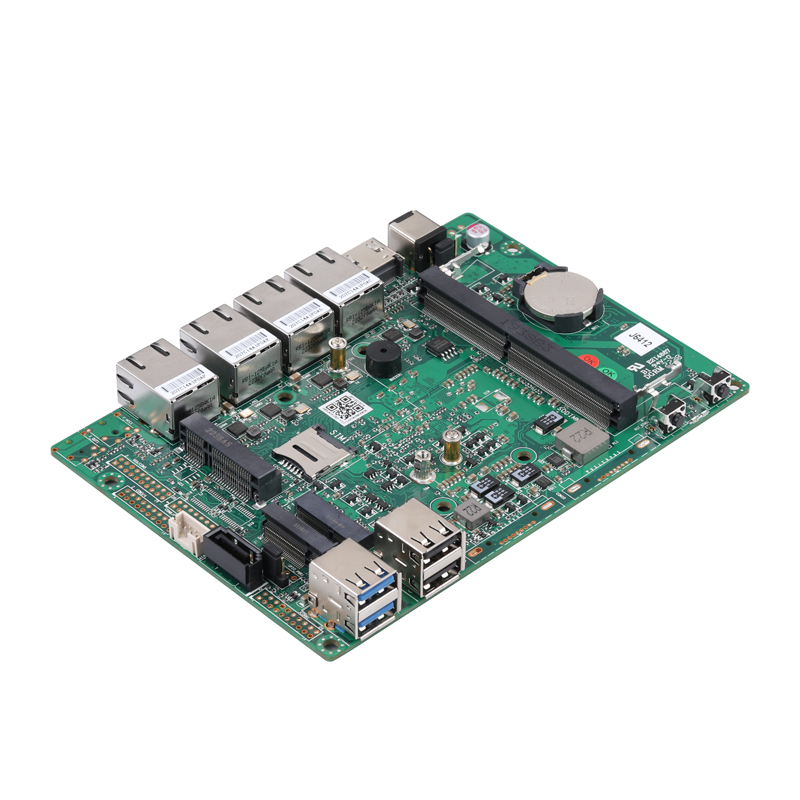

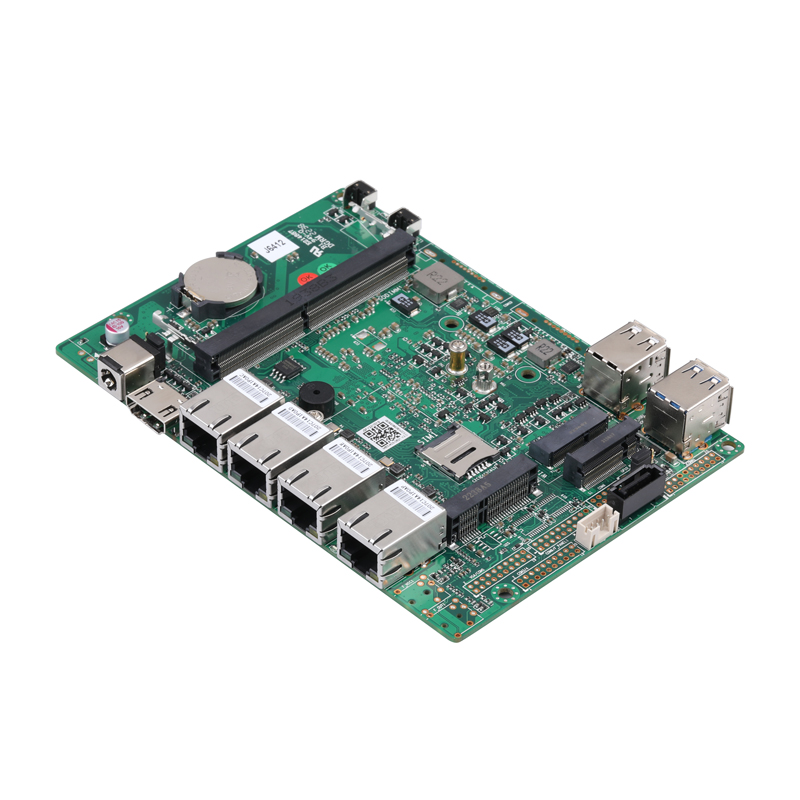

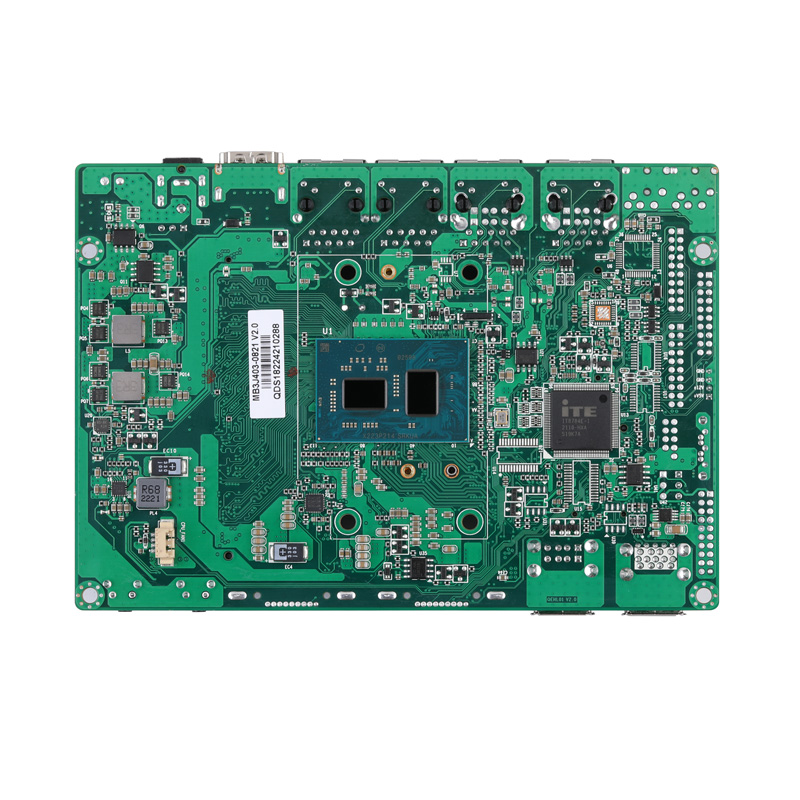

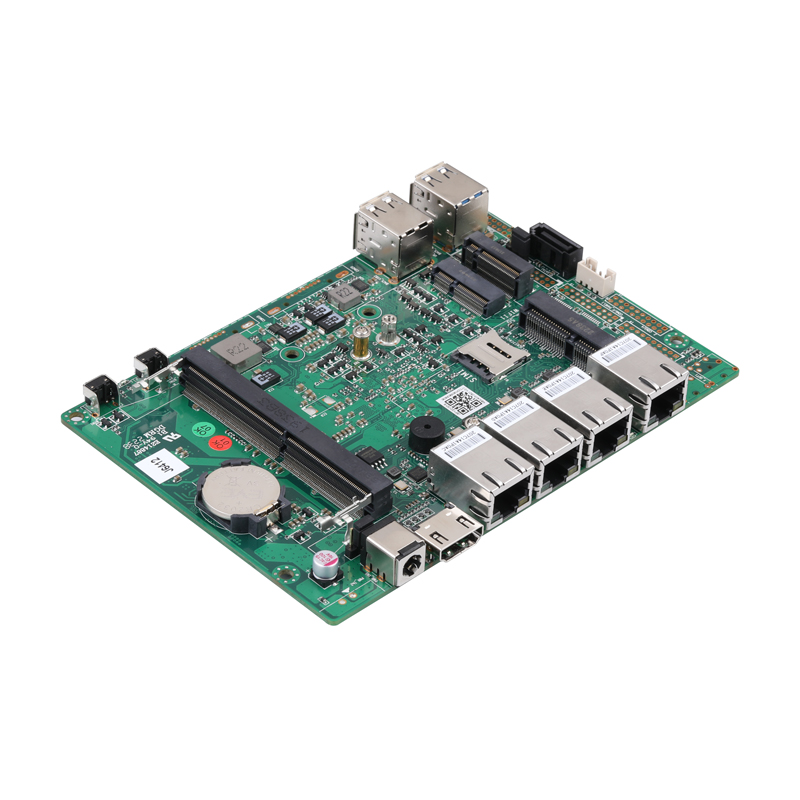

MB3J403-0800 image 11 / 6

เมนบอร์ดซีรีส์ MB3J403-0800

รุ่น: MB3J403-0800

จำนวนพอร์ต LAN4
ความเร็ว LAN1G RJ45

ข้อมูลจำเพาะหลัก

CPU
Elkhart Lake
หน่วยความจำ
DDR4 SO-DIMM · สูงสุด 32GB
LAN
4
พื้นที่จัดเก็บข้อมูล
mSATA, SATA
ขนาดบอร์ด
148x104

ระบบที่รองรับ

Q10800G4-S04Q10800G4-S04

สินค้านี้มีให้บริการผ่านการสอบถามและปรับแต่ง OEM/ODM

ส่งข้อสอบถาม
MB3J403-0811MB3J403-0821IntelElkhart LakePentiumCeleronATOMN6210N6211J6412J6413J6415J6426

Main Features

  • Intel Elkhart Lake Processor
  • 1 × HDMI
  • 2 × USB 3.0, 2 × USB 2.0
  • 2 × M.2, 1 × mSATA, 1 × SATA 3.0
  • 4 × Realtek Gigabit LAN

ระบบโปรเซสเซอร์

CPUIntel Elkhart Lake Processor
ChipsetBy CPU
มิติ148 × 104mm
จำนวนคอร์By CPU
ความเร็วBy CPU
แคช L2By CPU
BIOSUEFI

หน่วยความจำ

เทคโนโลยีDDR4 2133/2400MHz SDRAM
สูงสุด32GB
Socket1 × SO-DIMM

กราฟิก

ตัวควบคุมBy CPU
VRAMShared Memory
VGA0
HDMI1 (Support HDMI 1.4a)
จอภาพหลายจอN o

Ethernet

อินเทอร์เฟซ10/100/1000Mbps
ตัวควบคุม4 × Realtek Gigabit LAN
Connector4 × RJ-45

Audio

ตัวควบคุมNo

I/O ด้านหน้า

ปุ่ม Power1 × Power Button, 1 × Reset Button
LED1 × Power LED, 1 × HDD LED
USB0
USB2 × USB 3.0, 2 × USB 2.0
พอร์ตอนุกรม0
DC-IN1
Phoenix 2 พิน0
HDMI1
Ethernet4
Audio0

พื้นที่จัดเก็บ

อัตราการถ่ายโอนข้อมูลสูงสุดSATA 3.0 (6.0Gb/S)

ส่วนขยาย

mSATA1 × Full-length Mini PCIe for SSD
M.21 × M.2 for 4G/5G (B key, Type: 3042/3052), 5G Defaults to PCIe Mode, USB 3.0 Mode Requires Customization
M.21 × M.2 for Wi-Fi (E key, Type: 2230)

ขั้วต่อภายใน

หัว VGA0
พอร์ตอนุกรม0
RS-4850
PS/20
SATA1, SATA 3.0 (6.0Gb/S)
ขั้วต่อไฟ SATA1, 1 × 4Pin, Pitch PH2.0mm
ช่อง SIM1
AutoStart JumperYes, 1 × 3Pin, Pitch 2.54mm
CMOS Clear JumperYes, 1 × 3Pin, Pitch 2.54mm
ขั้วต่อ GPIO0
การเลือกไฟ GPIO0
ขั้วต่อแผงด้านหน้า0
Header Power1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin (Option)

ตัวจับเวลา Watchdog

OutputFrom Super I/O to Drag RESETCON#
ช่วงเวลา256 Segments,0,1,2,3,,,255 sec/min

Power

อินพุตไฟ12V DC in, 5.5mm/2.5mm

สภาพแวดล้อม

อุณหภูมิใช้งาน0-50 ℃

อุปกรณ์เสริม

อุปกรณ์เสริมCable for HDD

รองรับ OS

OSUEFI Windows 10, UEFI Linux

อุปกรณ์ในกล่อง

  • Motherboard × 1
  • SATA Combo Cable × 1

* เนื้อหาในแพ็คเกจจริงอาจแตกต่างกัน โปรดตรวจสอบอีกครั้ง ราคาและข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

การเลือกคำสั่งซื้อและข้อมูลจำเพาะ

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPเอกสารข้อมูล
MB3J403-0811 Elkhart Lake Celeron N6210 2 / 2 1.20Ghz ~ 2.6Ghz 1.5M Intel UHD Graphics 6.5W
MB3J403-0821 Elkhart Lake Celeron J6412 4 / 4 2.00Ghz ~ 2.60Ghz 1.5M Intel UHD Graphics 10W

ดาวน์โหลดไดรเวอร์

DRV

Driver Package

↓ DRV

Graphics Driver

↓ DRV

Audio Driver

↓

สินค้าที่เกี่ยวข้อง

มินิพีซี Q10800XV S04 Series

มินิพีซี Q10800XV S04 Series

Q10800XV-S04

มินิพีซี Q10800G5 S08 Series

มินิพีซี Q10800G5 S08 Series

Q10800G5-S08

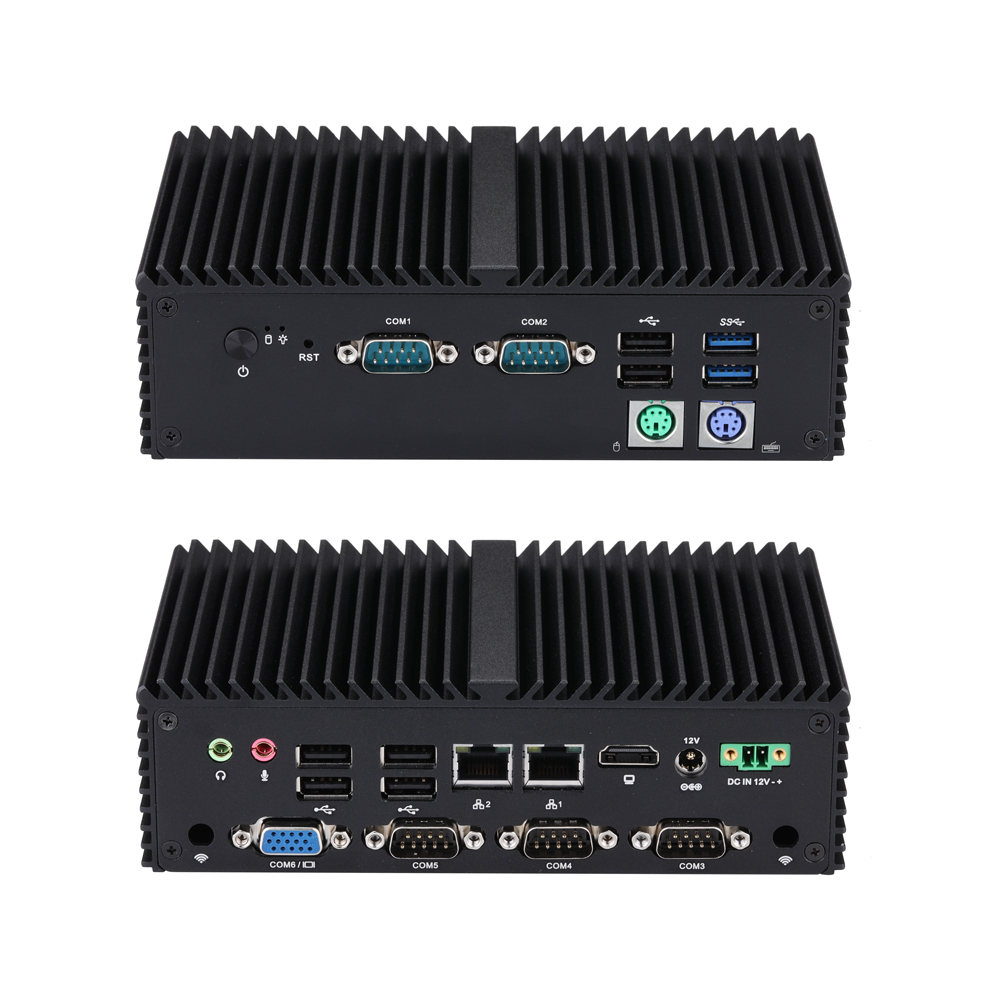

มินิพีซี Q10800XPV S04 Series

มินิพีซี Q10800XPV S04 Series

Q10800XPV-S04

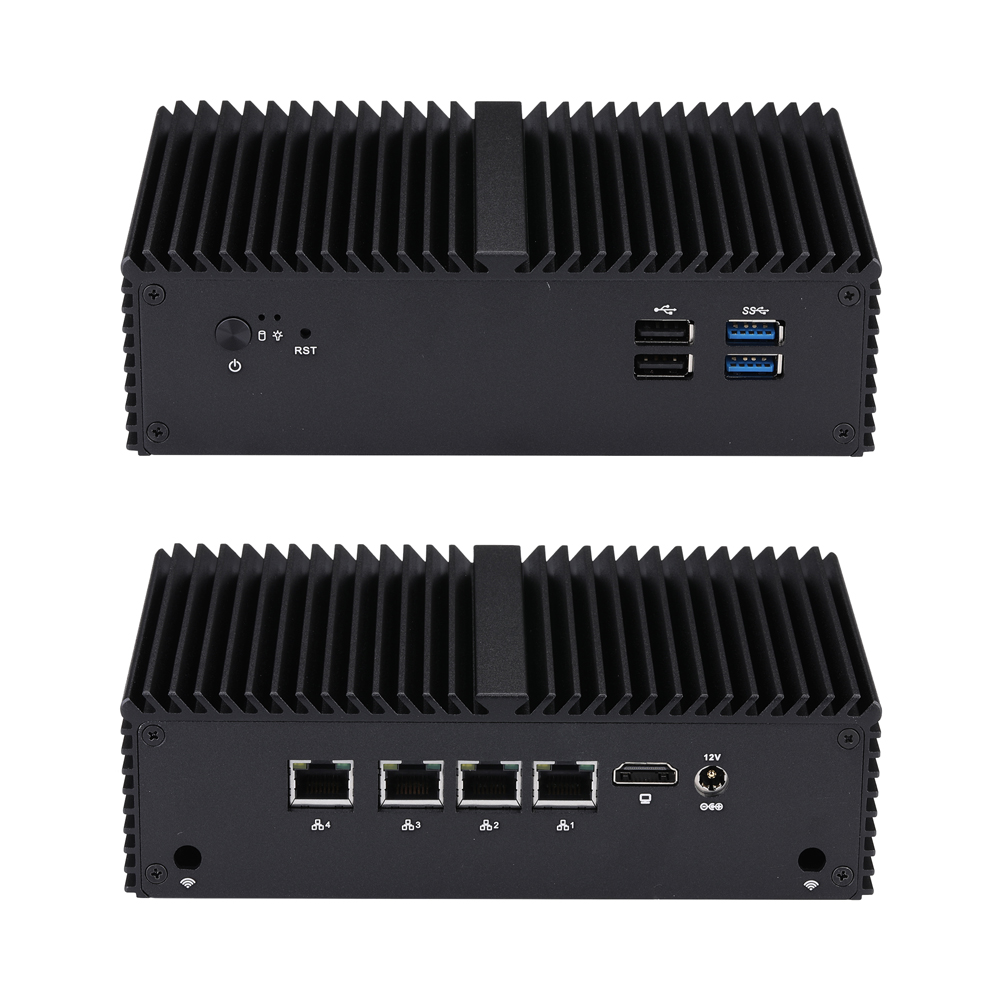

มินิพีซี Q10800G4 S04 Series

มินิพีซี Q10800G4 S04 Series

Q10800G4-S04

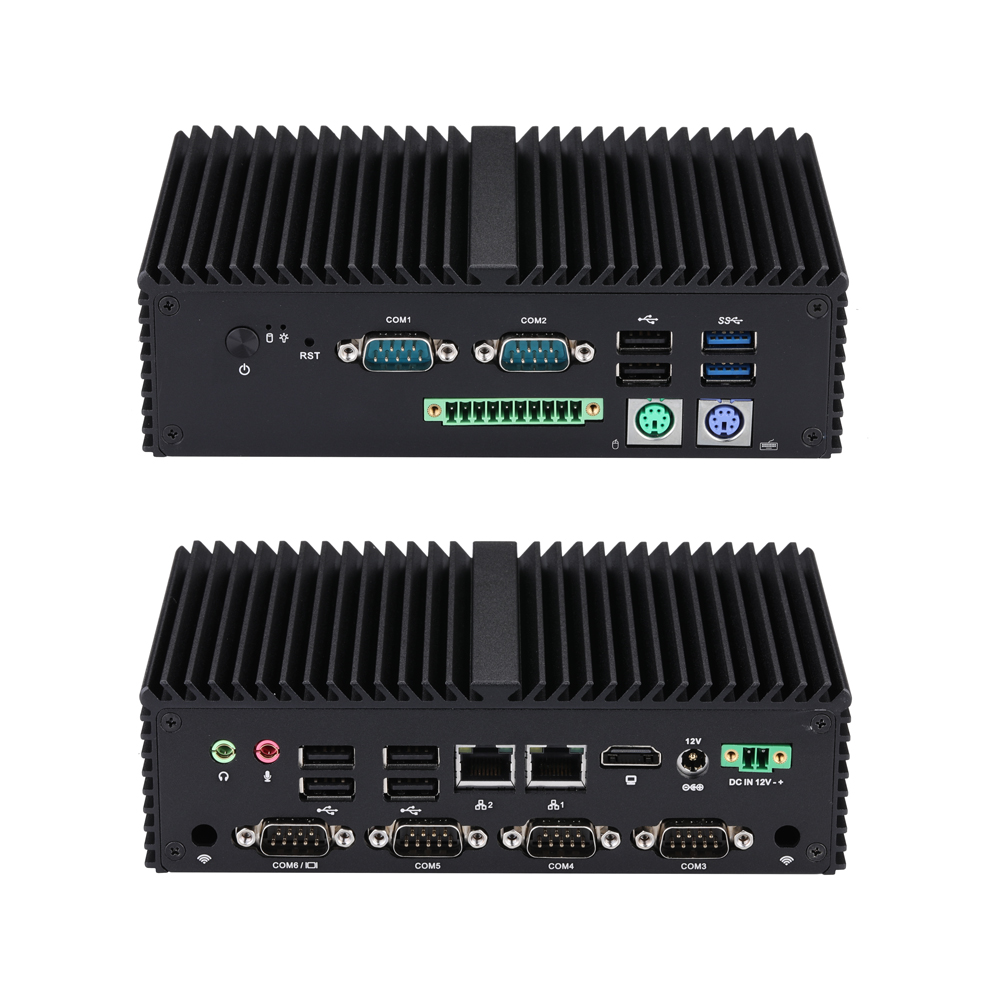

มินิพีซี Q10800XPG S04 Series
