Qotom
MB3J613-0100 image 11 / 6

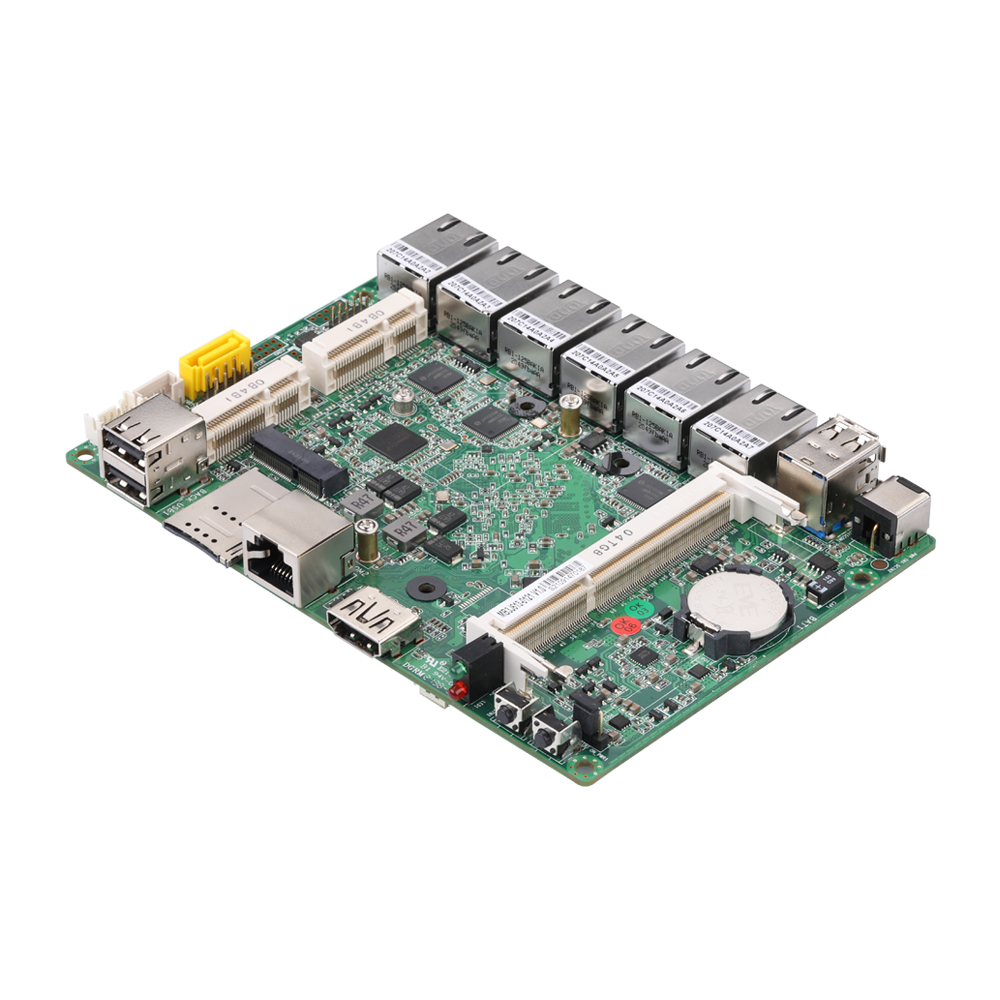

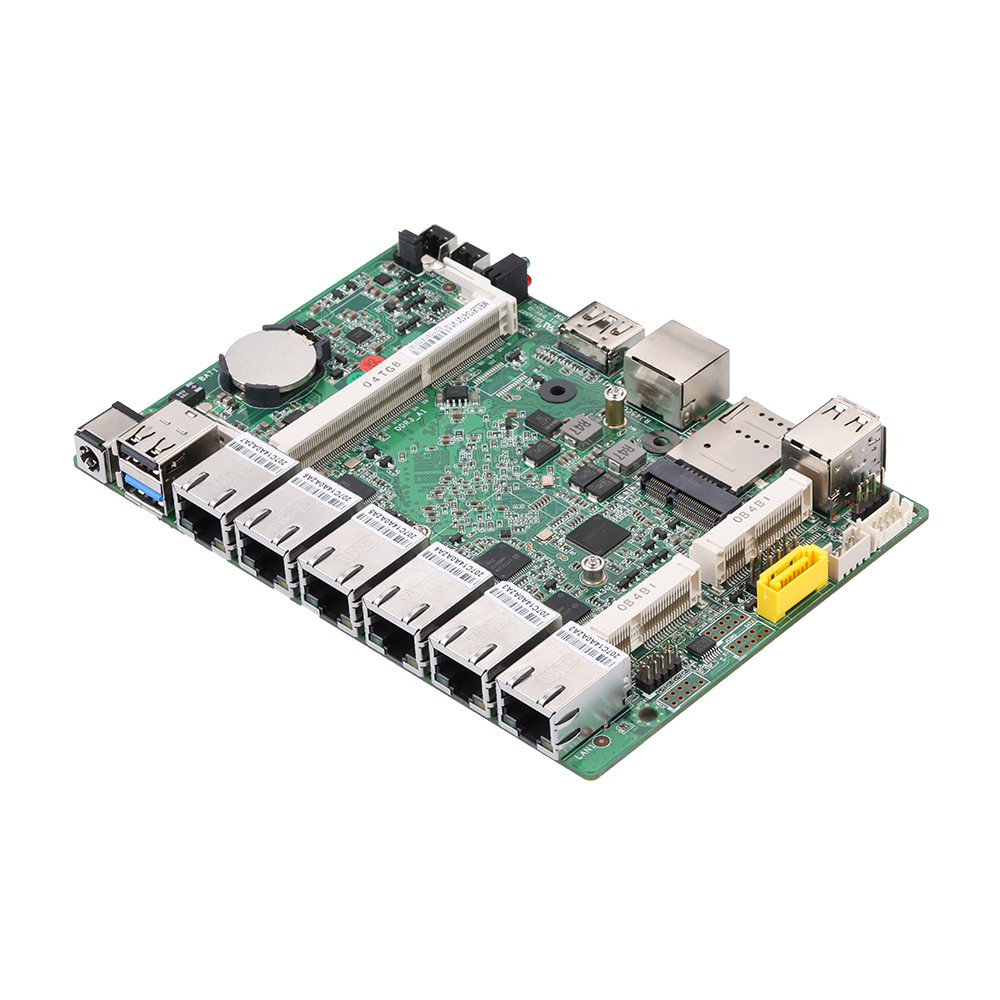

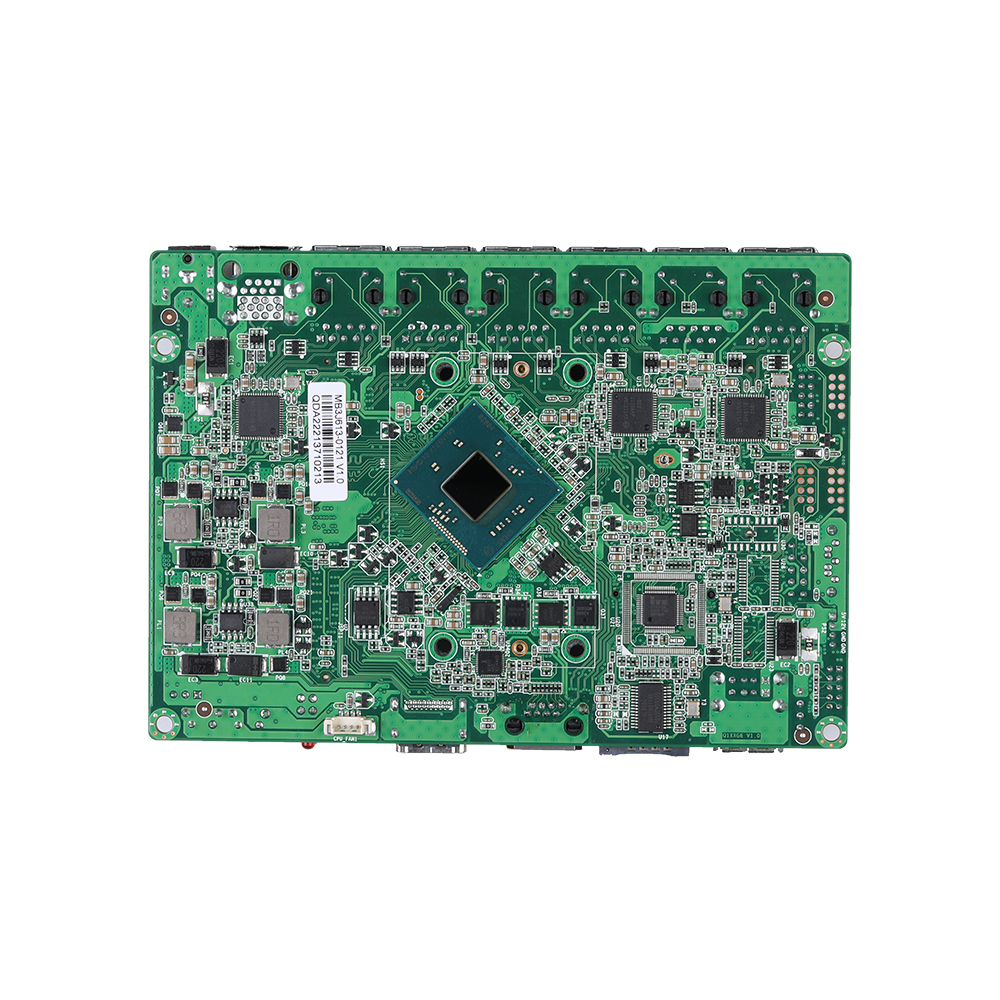

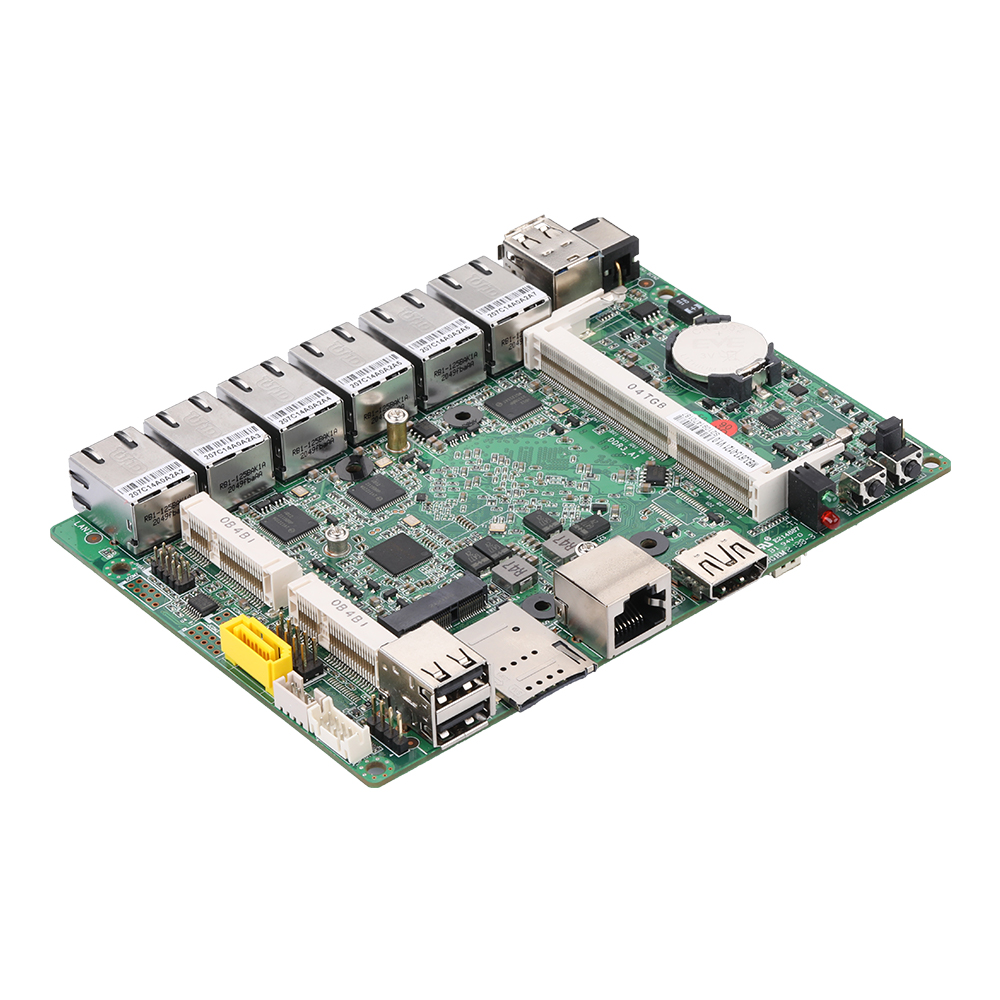

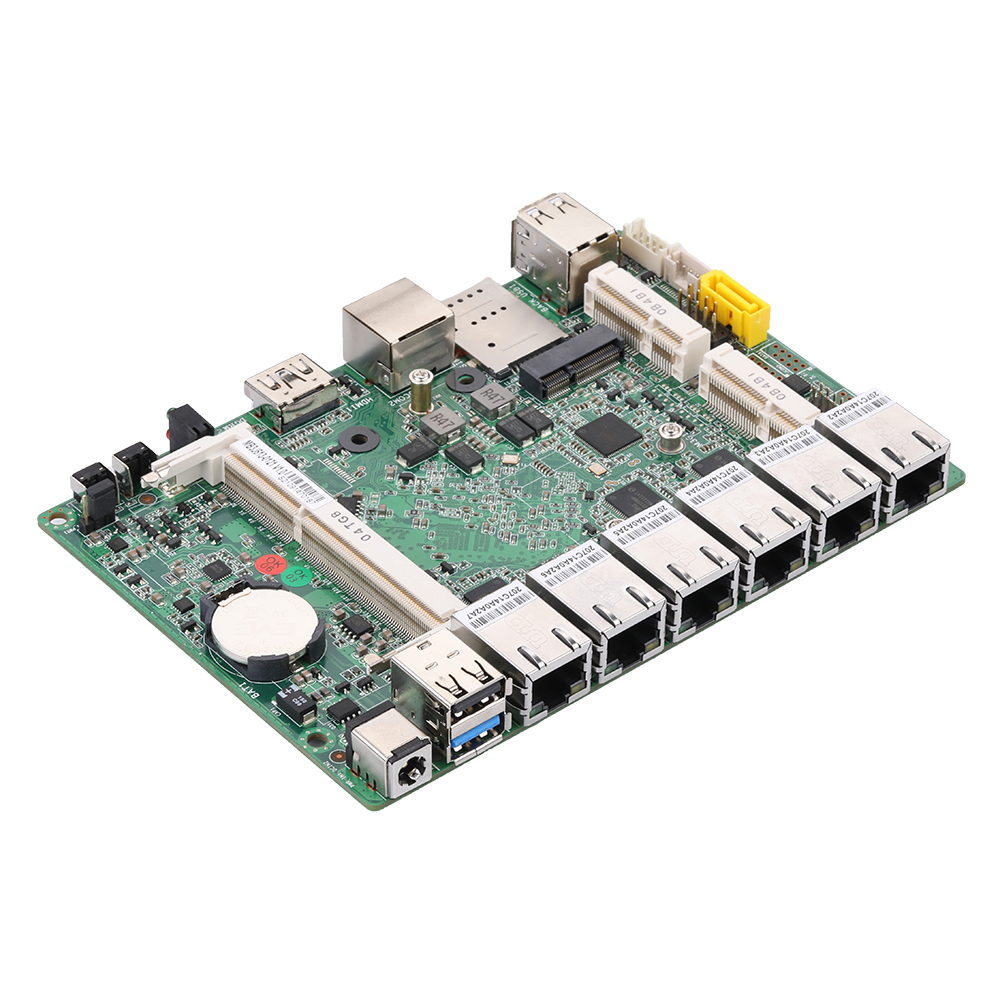

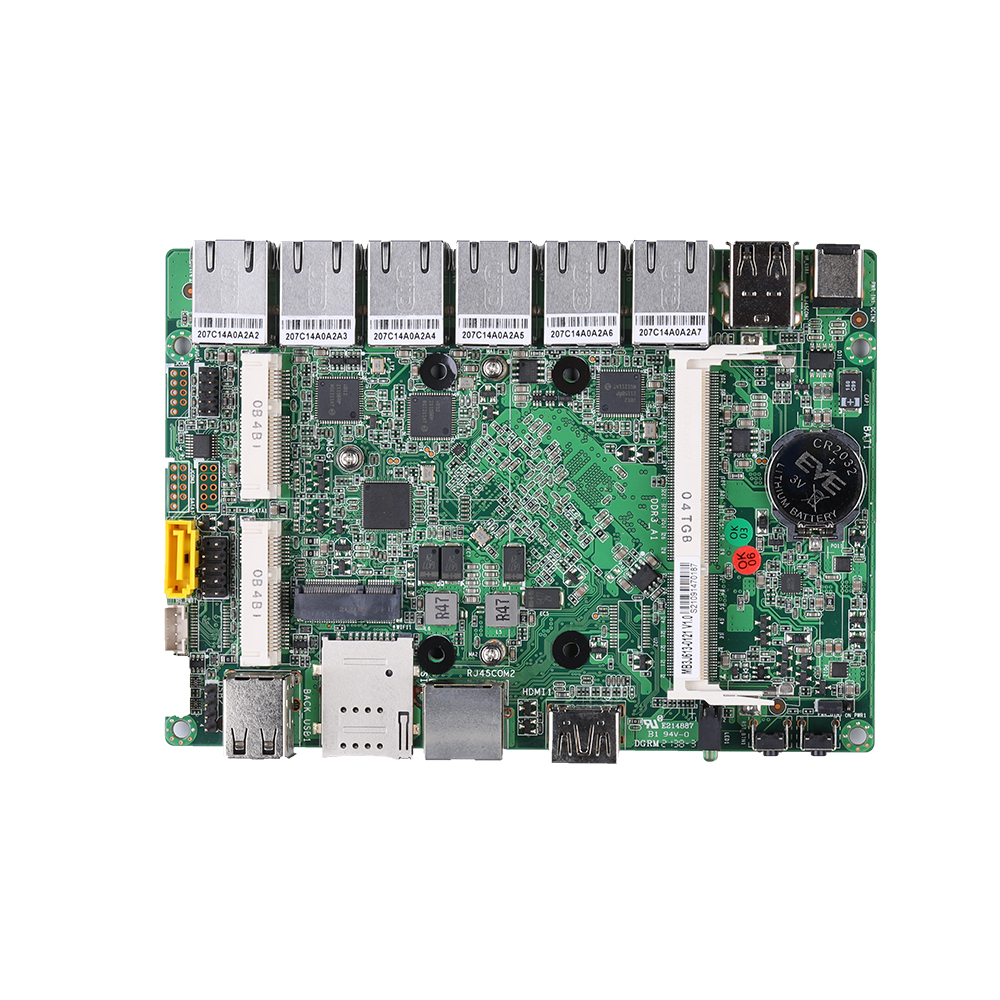

เมนบอร์ดซีรีส์ MB3J613-0100

รุ่น: MB3J613-0100

จำนวนพอร์ต LAN6
ความเร็ว LAN1G RJ45
พอร์ตอนุกรม1

ข้อมูลจำเพาะหลัก

CPU
Bay Trail
หน่วยความจำ
DDR3L SO-DIMM · สูงสุด 8GB
LAN
6
พื้นที่จัดเก็บข้อมูล
mSATA, SATA
ขนาดบอร์ด
148x104

ระบบที่รองรับ

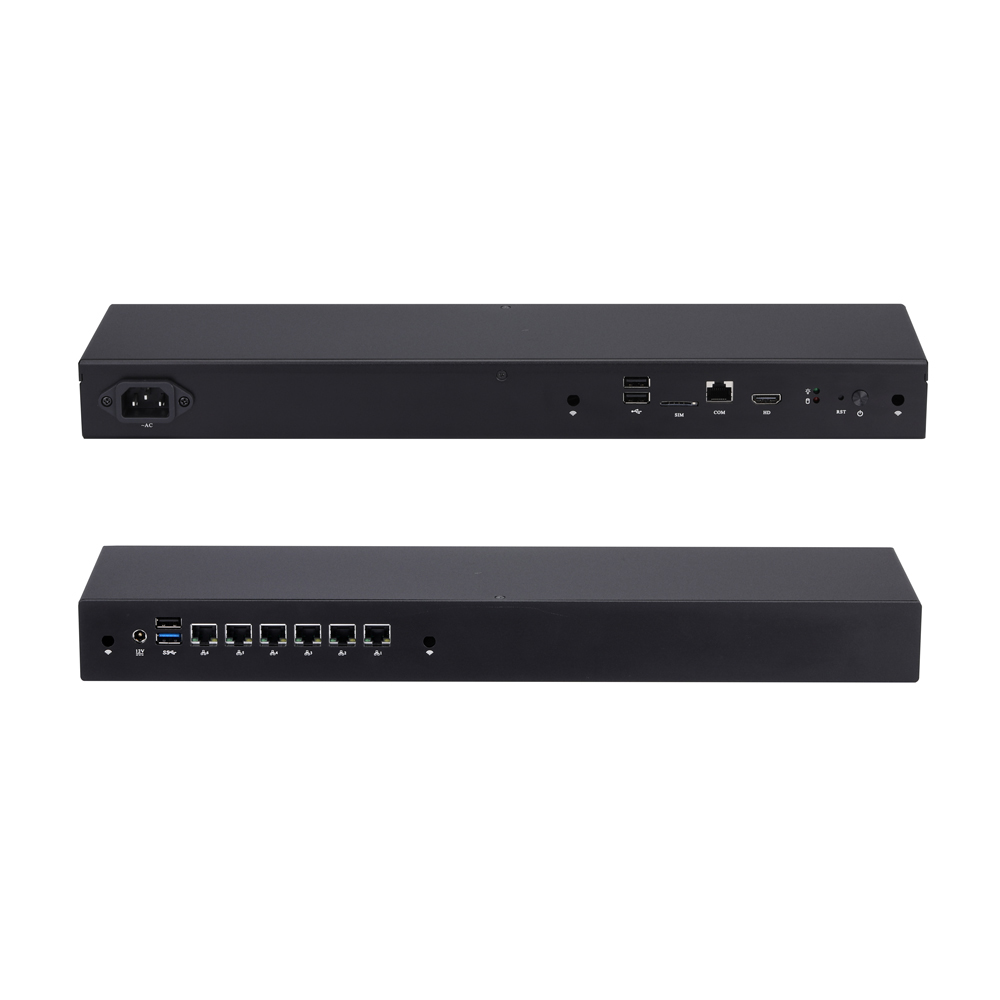

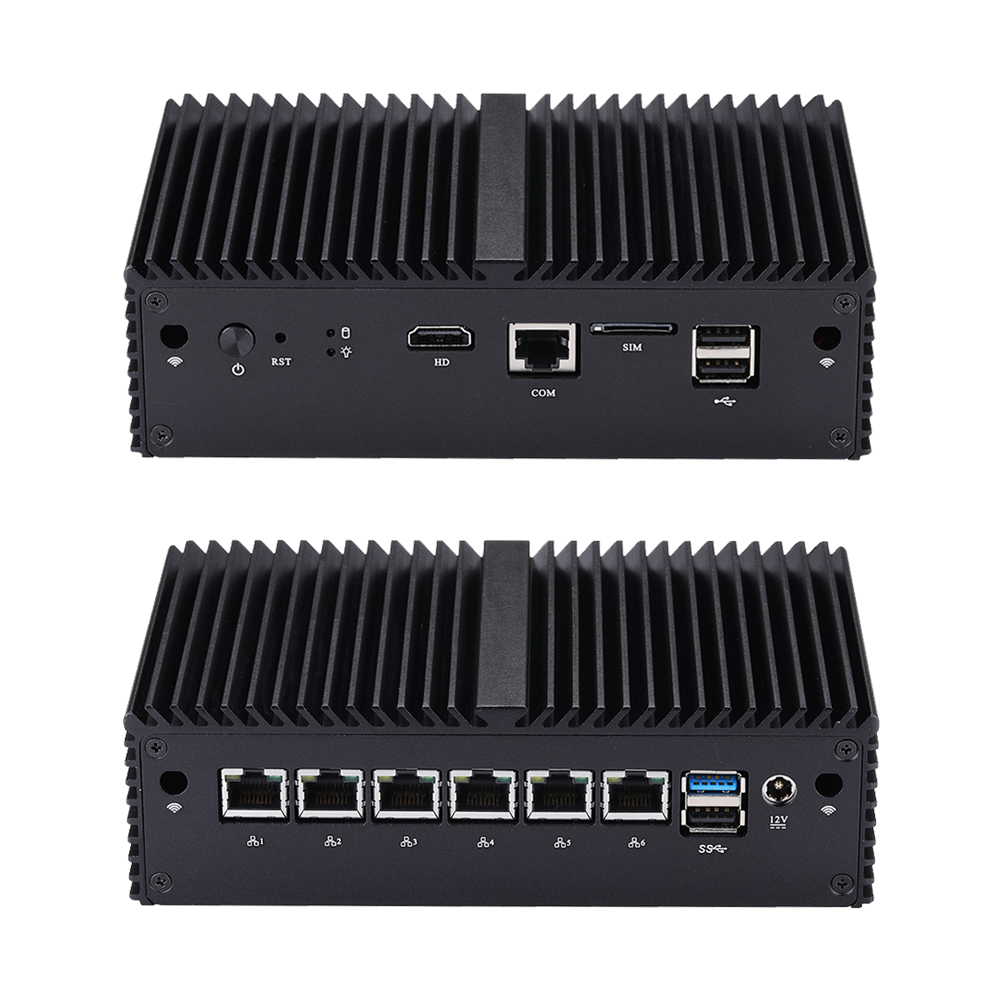

Q10100G6-S04Q10100G6-S04Q10100G6-1U10Q10100G6-1U10

สินค้านี้มีให้บริการผ่านการสอบถามและปรับแต่ง OEM/ODM

ส่งข้อสอบถาม
MB3J613-0111MB3J613-0121IntelBay TrailPentiumCeleronATOMN2840J1800J1900N2920N2930N3540

Main Features

  • Intel Bay Trail Processor
  • 1 × HDMI, 1x RS-232 (RJ-45)
  • 1 × USB 3.0, 3 × USB 2.0, 1 × SATA 3.0
  • 1 × Mini-PCIe, 1 × mSATA
  • 6 × Intel I211-AT/I210-AT Gigabit LAN

ระบบโปรเซสเซอร์

CPUIntel Bay Trail Processor
ChipsetBy CPU
มิติ148× 104mm
จำนวนคอร์By CPU
ความเร็วสูงสุดBy CPU
แคช L2By CPU
BIOSUEFI

หน่วยความจำ

เทคโนโลยีDDR3L 1333/1600MHz SDRAM
สูงสุด8GB
Socket1 × SO-DIMM

กราฟิก

ตัวควบคุมBy CPU
VRAMShared Memory
HDMI1
จอภาพหลายจอNo

Ethernet

อินเทอร์เฟซ10/100/1000Mbps
ตัวควบคุม6 × Intel I211-AT/I210-AT Gigabit LAN
Connector6 × RJ-45

Audio

ตัวควบคุมNo

I/O ด้านหน้า

ปุ่ม Power1 × Power Button, 1 × Reset Button
LED1 × Power LED, 1 × HDD LED
USB2 × USB 2.0
พอร์ตอนุกรม1 × RS-232 (RJ-45)
HDMI1
ช่อง SIM1

I/O ด้านหลัง

USB1 × USB 3.0, 1 × USB 2.0
DC-IN1
Ethernet6

พื้นที่จัดเก็บ

อัตราการถ่ายโอนข้อมูลสูงสุดSATA 3.0 (6.0Gb/S)

ส่วนขยาย

mSATA1 × Full-length Mini PCIe for SSD
M.21 × M.2 for Wi-Fi (E key, Type: 2230)
Mini PCIe1 × Full-length Mini PCIe for 4G

ขั้วต่อภายใน

VGA1, 2 × 5Pin, Pitch 2.0mm (Option)
พอร์ตอนุกรม3, 2 × 5Pin, Pitch 2.0mm (Option)
RS-485COM3/4 can be set up as RS-485 (Option)
SATA1, SATA 3.0 (6.0Gb/S)
ขั้วต่อไฟ SATA1
ช่อง SIM0
AutoStart JumperYes, 1 × 3Pin, Pitch 2.54mm
CMOS Clear Jumper0
ขั้วต่อ GPIO1, 2 × 5Pin, Pitch 2.0mm
หัว USB 2.01, 1 × 4Pin, Pitch 2.54mm
ขั้วต่อแผงด้านหน้า1, 2 × 5Pin, Pitch 2.54mm
Header ลำโพงNo
Header Power1, 1 × 2Pin, Pitch 5.08mm (Option)

ตัวจับเวลา Watchdog

OutputFrom Super I/O to Drag RESETCON#
ช่วงเวลา256 Segments,0,1,2,3,,,255 sec/min

Power

อินพุตไฟ12V DC in, 5.5mm/2.5mm

สภาพแวดล้อม

อุณหภูมิใช้งาน0-50℃

อุปกรณ์เสริม

อุปกรณ์เสริมCable for HDD

รองรับ OS

OSWindows 7, Windows 10, Linux

อุปกรณ์ในกล่อง

  • Motherboard × 1
  • SATA Combo Cable × 1

* เนื้อหาในแพ็คเกจจริงอาจแตกต่างกัน โปรดตรวจสอบอีกครั้ง ราคาและข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

การเลือกคำสั่งซื้อและข้อมูลจำเพาะ

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPเอกสารข้อมูล
MB3J613-0111 Bay trail Celeron J1800 2 / 2 2.41Ghz ~ 2.58Ghz 1M Intel HD Graphics 10W
MB3J613-0121 Bay trail Celeron J1900 4 / 4 2.00Ghz ~ 2.42Ghz 2M Intel HD Graphics 10W

ดาวน์โหลดไดรเวอร์

DRV

Driver Package

↓ DRV

Graphics Driver

↓
