Qotom
Q10100SN-S04 image 11 / 8

Міні-ПК Q10100SN S04 серія

Модель: Q10100SN-S04

Всього LAN2
Швидкість LAN1G RJ45
Послідовні порти1

Основні характеристики

CPU
Bay Trail
Пам'ять
DDR3L SO-DIMM · Макс. 8GB
LAN
2
Накопичувач
mSATA, SATA

Сумісна материнська плата (embedded/industrial)

MB3J213-0100MB3J213-0100

Цей продукт доступний за запитом та кастомізацією OEM/ODM.

Надіслати запит
Q180SEQ190SEQ192SEQ193SEQ195SEQ10111SNQ10121SNQ10122SNQ10123SNQ10134SNIntelBay TrailPentiumCeleronATOMN2840J1800J1900N2920N2930N3540

Main Features

  • Intel Bay Trail Processor
  • 1 × VGA,1 × HDMI,1 × RS-232
  • 1 × USB 3.0,7 × USB 2.0
  • 1 × Mini PCIe,1 × mSATA,1 × SATA 3.0
  • 2 × Realtek Gigabit LAN

Процесорна система

CPUIntel Bay Trail Processor
TDP CPUBy CPU
Пам'ять1 × DDR3L SO-DIMM Socket (Up to 8G, 1333/1600MHz)
ЧіпсетBy CPU
ГрафікаBy CPU
Чіпсет LAN2 × Realtek Gigabit LAN
AudioRealtek HD Audio
Watch DogY es

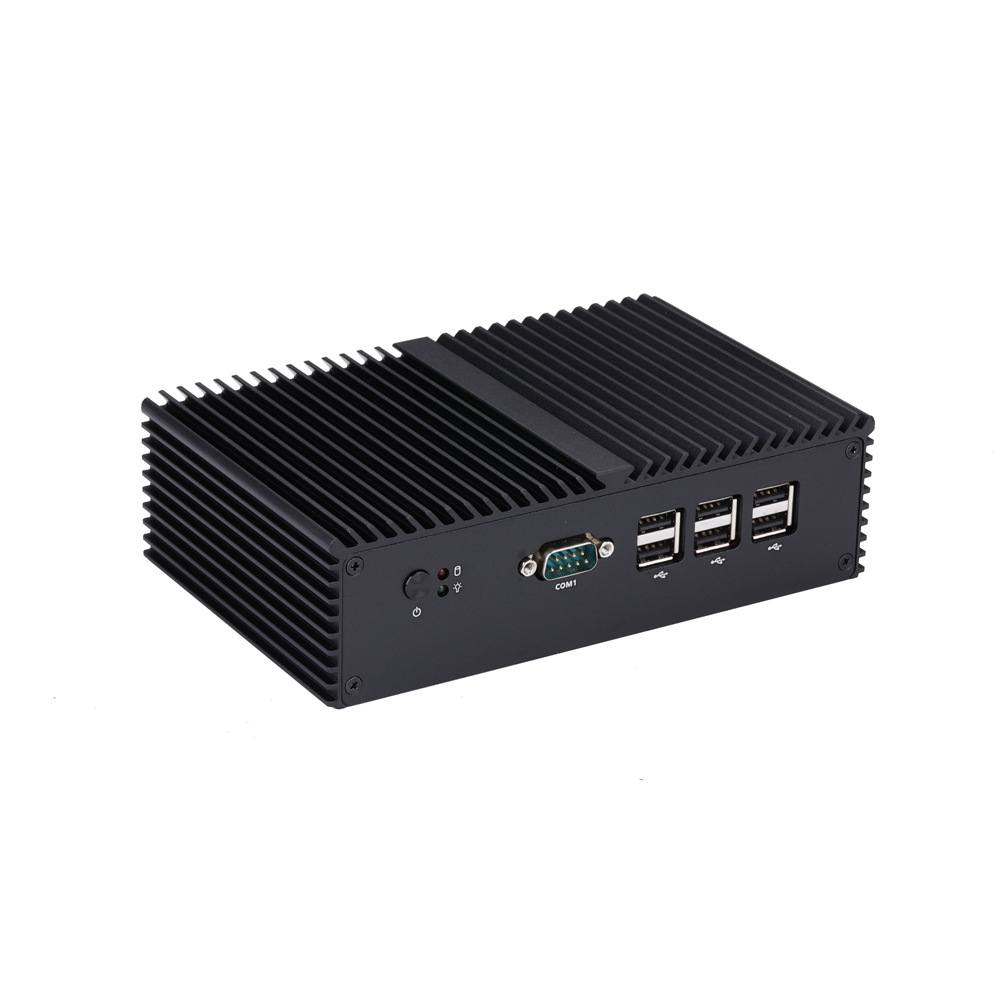

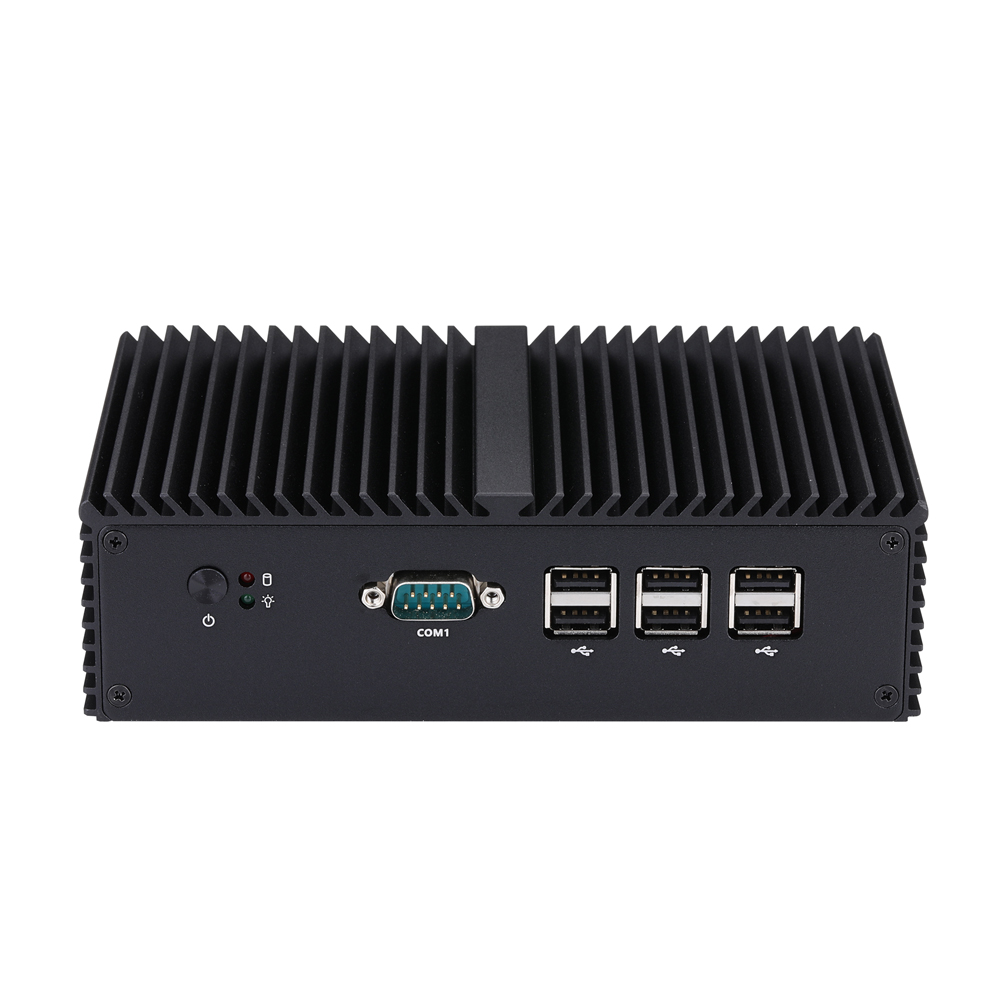

Фронтальний ввід/вивід

Кнопка живлення1
LED1 × Power LED
LED1 × HDD LED
USB6 × USB 2.0
Послідовний порт1 × RS-232 (Supports 5V/12V)

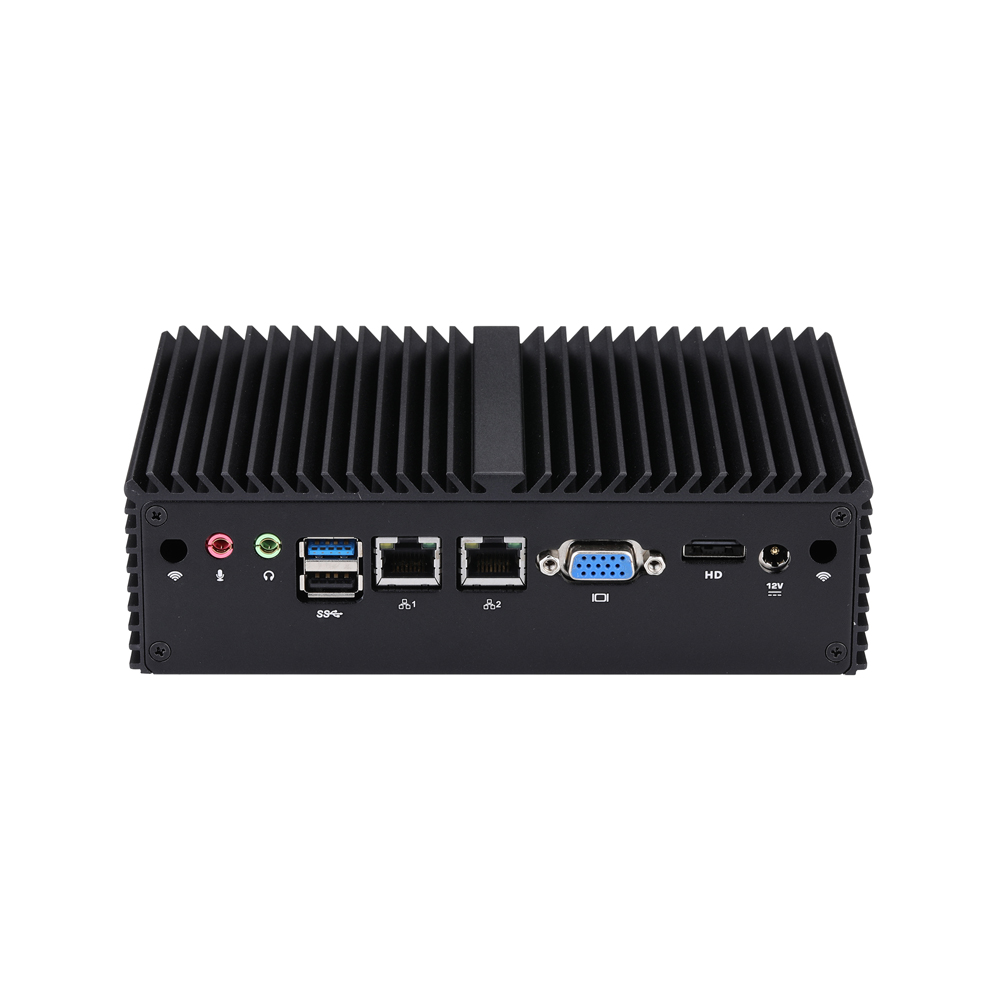

Задній ввід/вивід

Power1 × DC Jack
Відеовихід1 × HDMI,1 × VGA
LAN2 × Realtek Gigabit LAN
USB1 × USB 3.0,1× USB 2.0
Audio1 × Mic-in,1 × Line-out
Послідовний порт0

Накопичувач

Тип1 × Mini PCIe for mSATA SSD 1 × 2.5-inch HDD/SSD

Розширення

mSATA1 × Full-length Mini PCIe for SSD
Mini PCIe1 × Mini PCIe Full-length for 4G, Half-length for Wi-Fi
Слот для SIM-карти1
Джампер автозапускуYes,1 × 3Pin, Pitch 2.54mm
DC-INNo
VGA0
GPIO1,2 × 5Pin, Pitch 2.0mm
RS-4850

Power

Адаптер живлення12V3A
Гніздо DC5.5mm, 2.5mm

Умови експлуатації

Робоча температура0°C~50°C
Температура (неробоча)-20°C~80°C
Вологість10%~90%

Механічні

МатеріалAluminium Alloy
Розміри178 × 111 × 52mm
Вага0.77kg
МонтажVESA Mounting Bracket
Розміри упаковки261 × 218 × 75mm
Замок KensingtonNo
Режим охолодженняFanless Design

Підтримка ОС

OSWindows 7, Windows 8, Windows 10, Linux

Комплектація

  • Mini PC × 1
  • Power Adapter × 1
  • AC Power Cable × 1
  • VESA Mount × 1
  • SATA Combo Cable × 1
  • Screw Kit × 1

* Фактичний вміст упаковки може відрізнятися. Можливі зміни без попередження.

Вибір замовлення та специфікації

Ordering CodeLegacy ModelCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPТехнічний опис
Q10111SN-S04 Q180SE Bay trail Celeron J1800 2 / 2 2.41Ghz ~ 2.58Ghz 1M Intel HD Graphics 10W
Q10121SN-S04 Q190SE Bay trail Celeron J1900 4 / 4 2.00Ghz ~ 2.42Ghz 2M Intel HD Graphics 10W
Q10122SN-S04 Q192SE Bay trail Celeron N2920 4 / 4 1.86Ghz ~ 2.0Ghz 2M Intel HD Graphics 7.5W
Q10123SN-S04 Q193SE Bay trail Celeron N2930 4 / 4 1.83Ghz ~ 2.16Ghz 2M Intel HD Graphics 7.5W
