MB2J249-0300 image 11 / 8

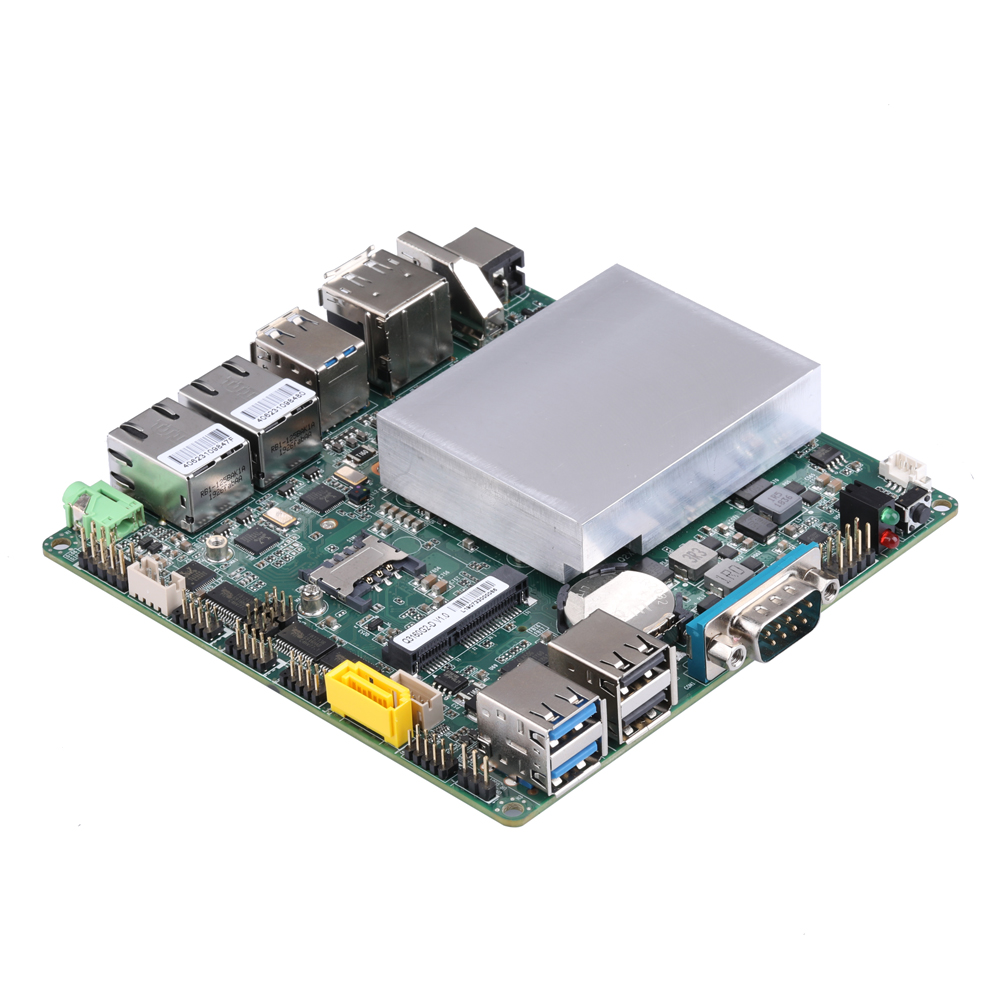

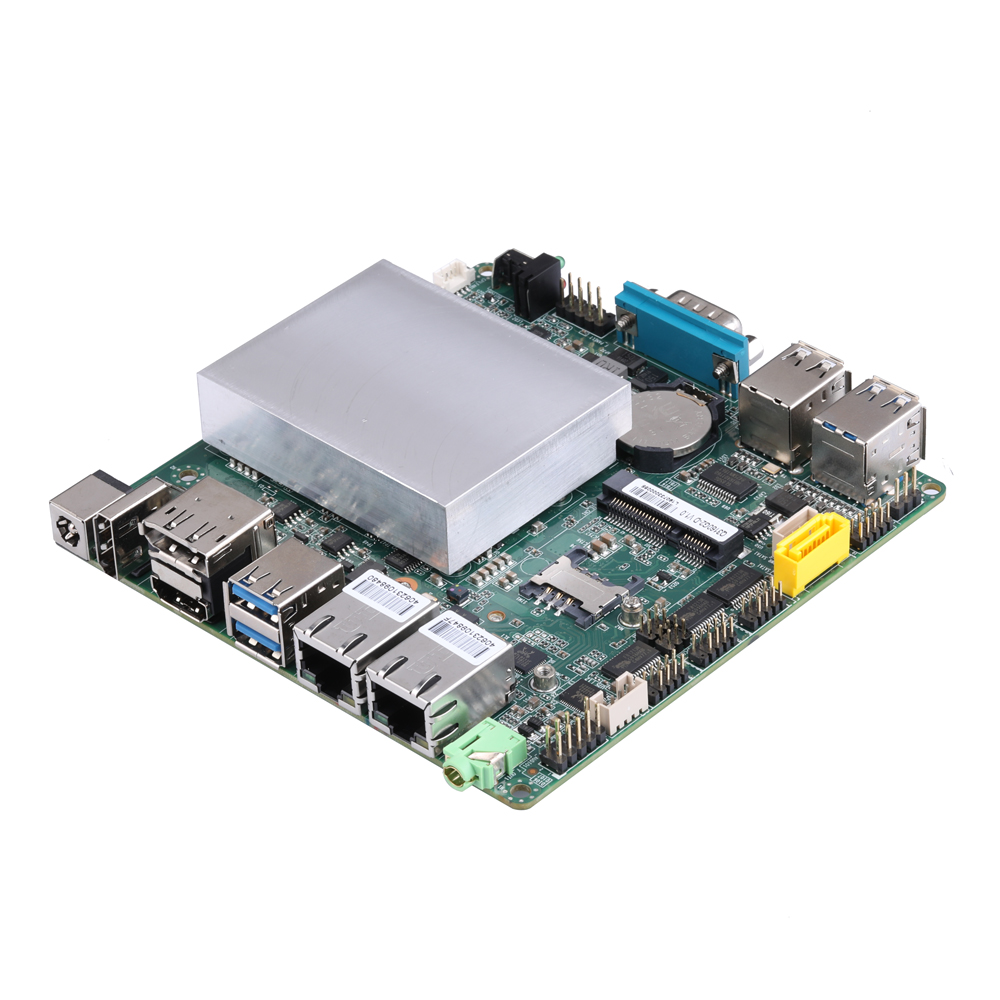

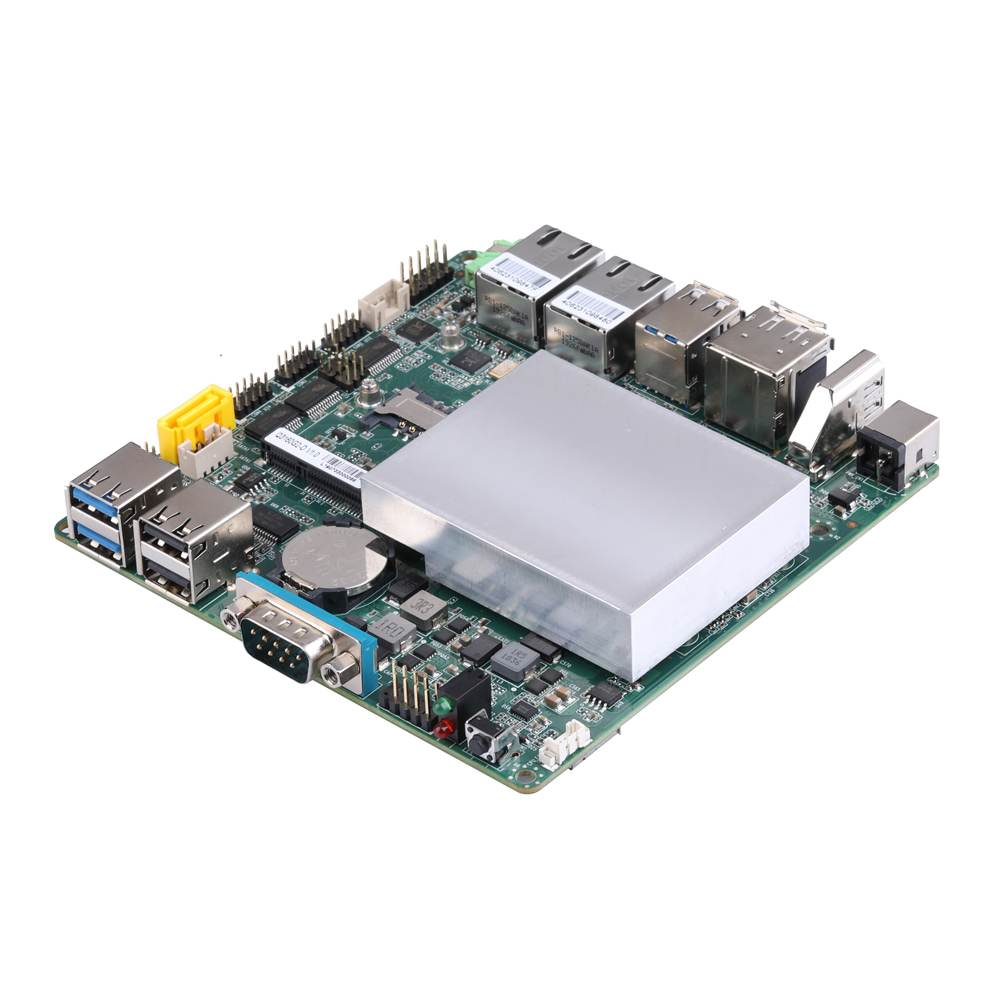

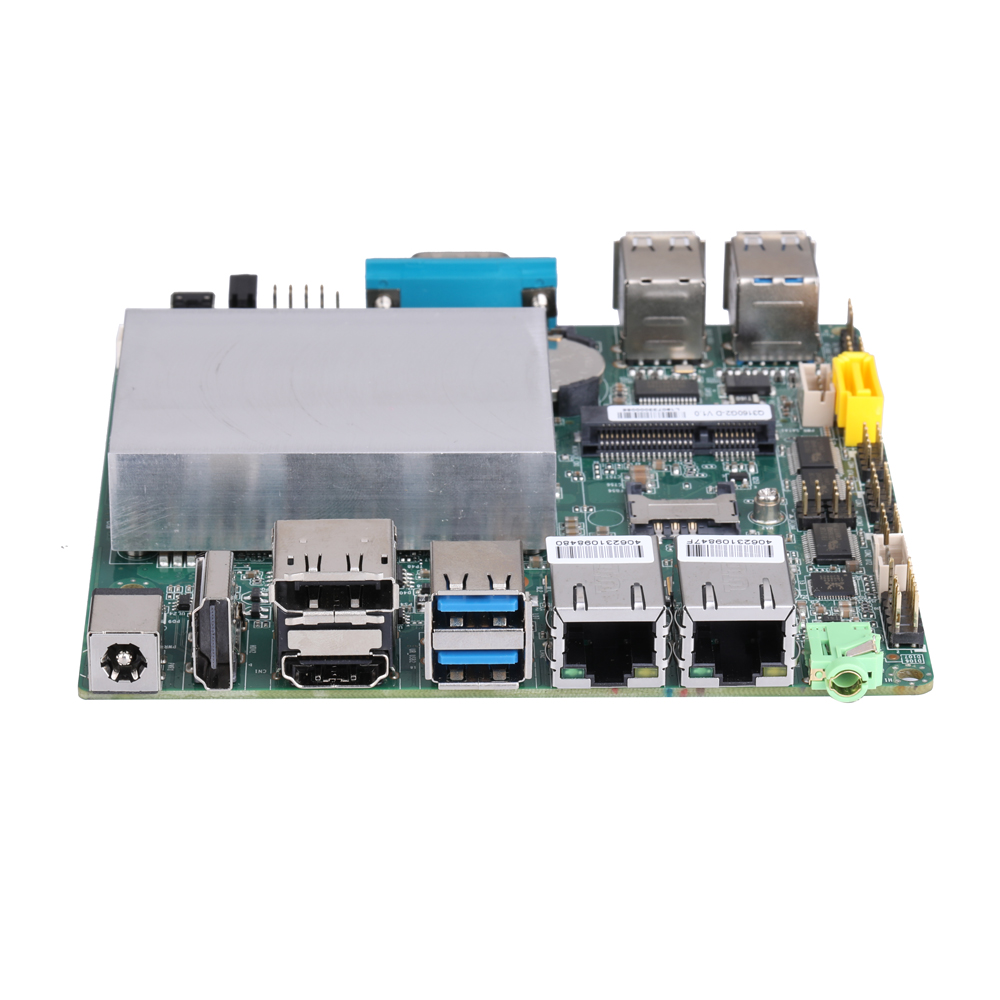

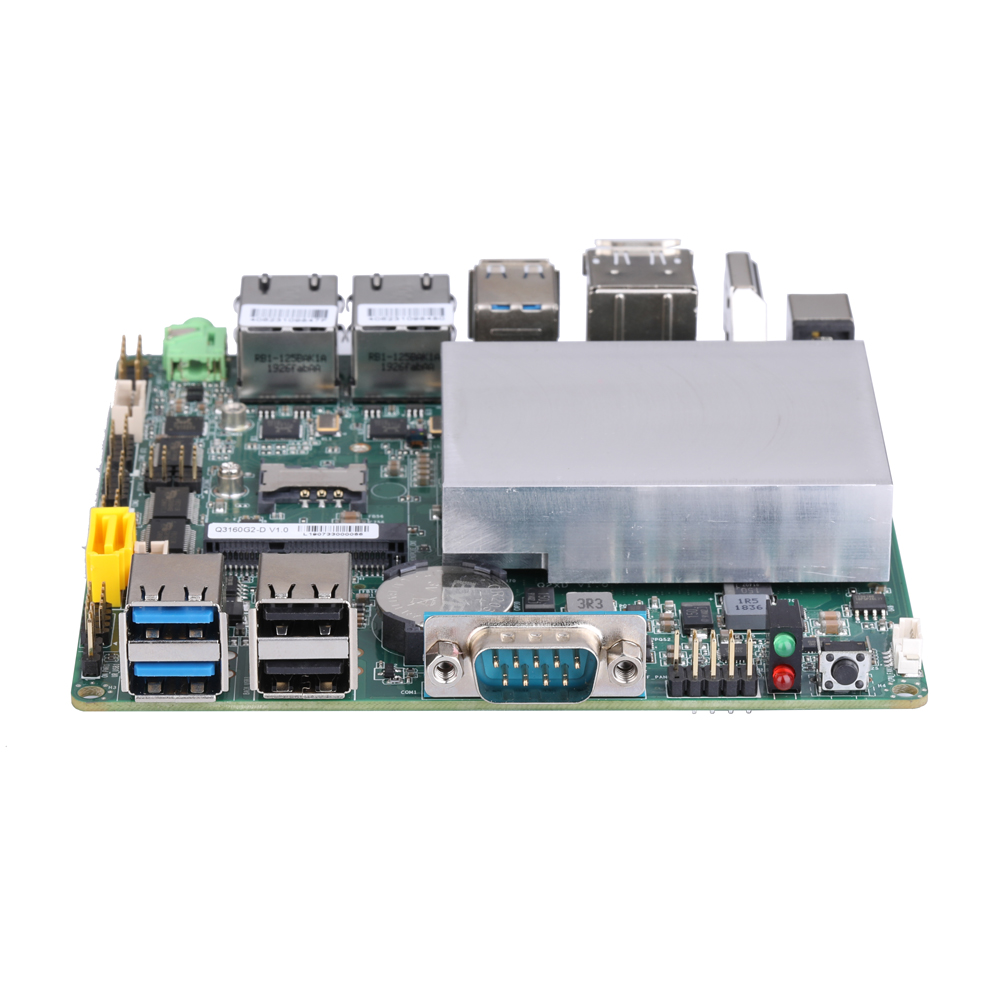

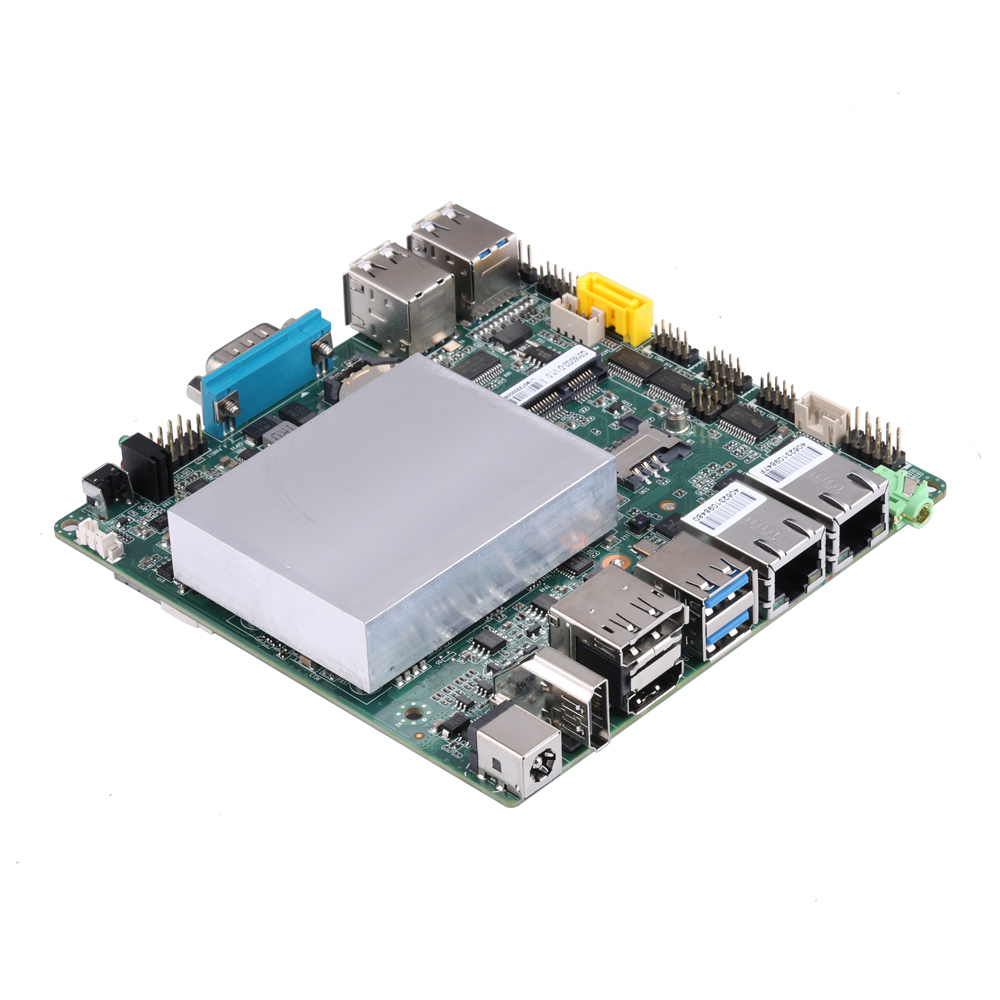

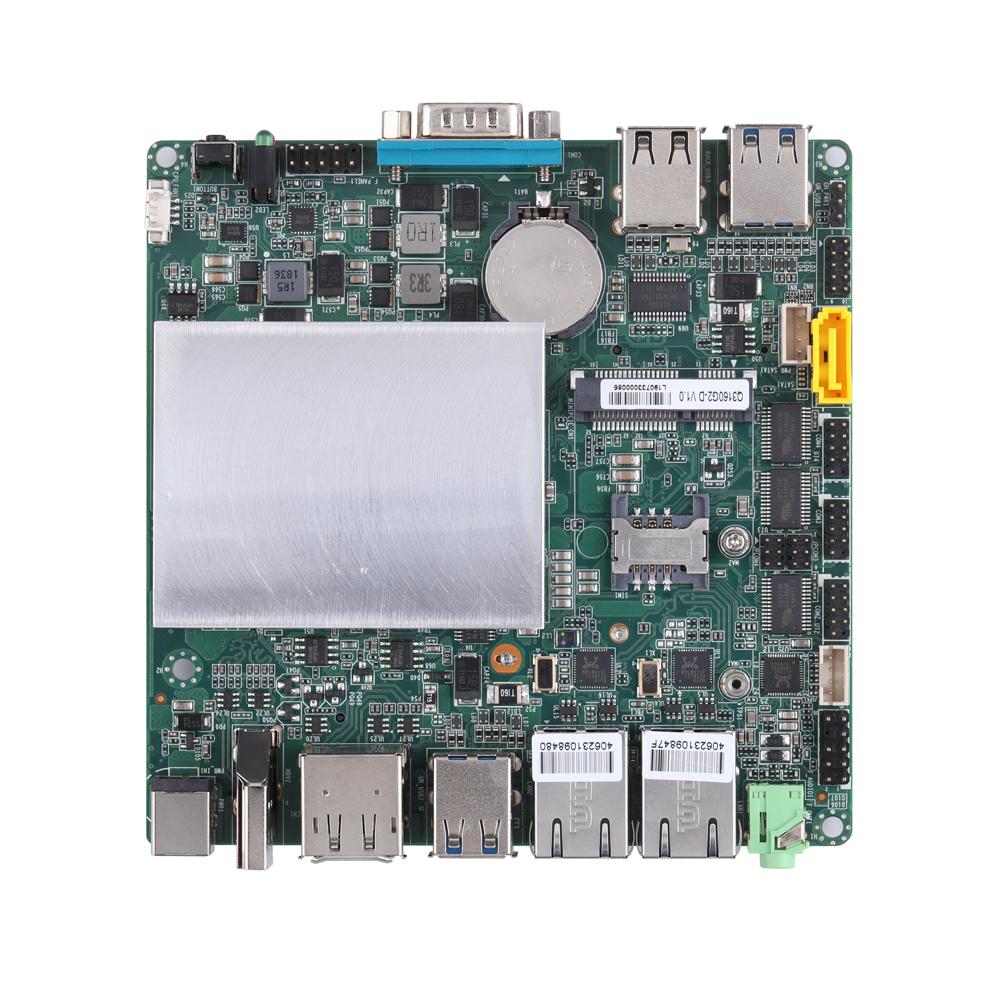

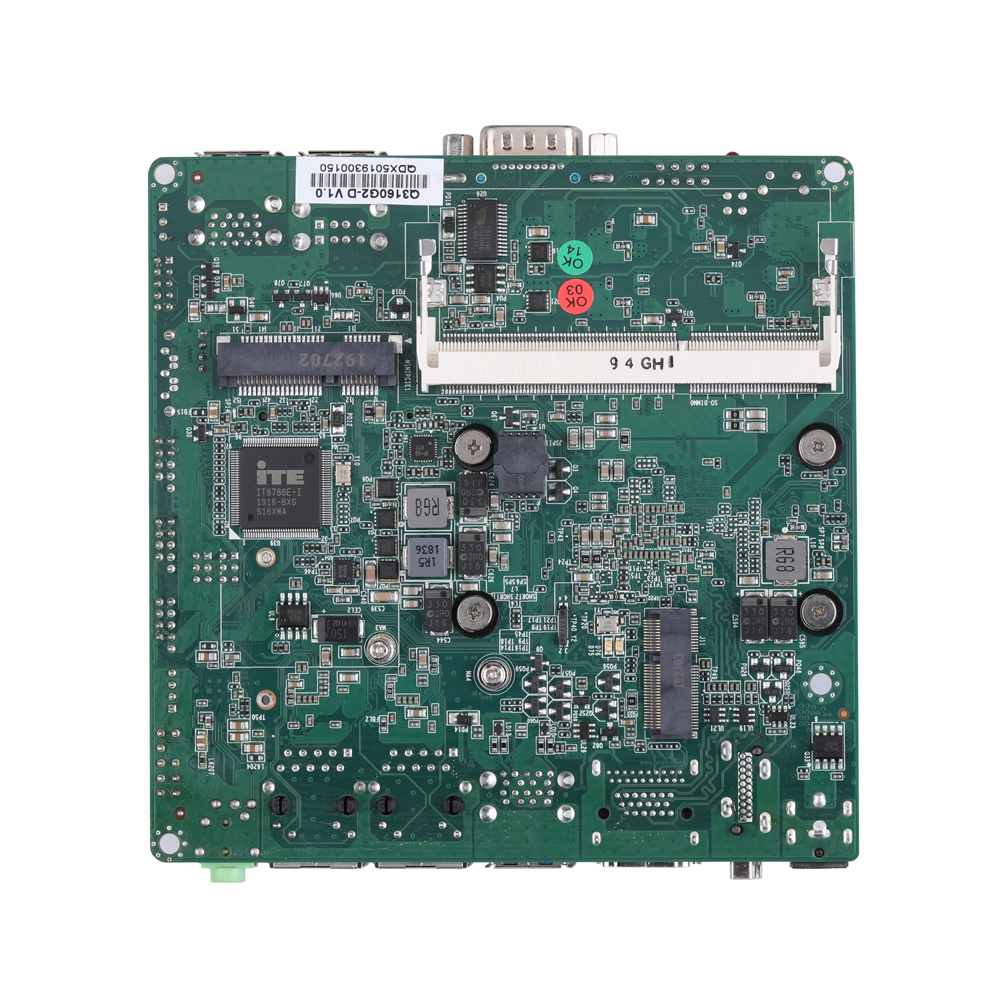

เมนบอร์ด MB2J249-0300 Series

รุ่น: MB2J249-0300

จำนวนพอร์ต LAN2
ความเร็ว LAN1G RJ45
พอร์ตอนุกรม4

ข้อมูลจำเพาะหลัก

CPU
Braswell
หน่วยความจำ
DDR3L SO-DIMM · สูงสุด 8GB
LAN
2
พื้นที่จัดเก็บข้อมูล
mSATA, SATA
ขนาดบอร์ด
120x120

ระบบที่รองรับ

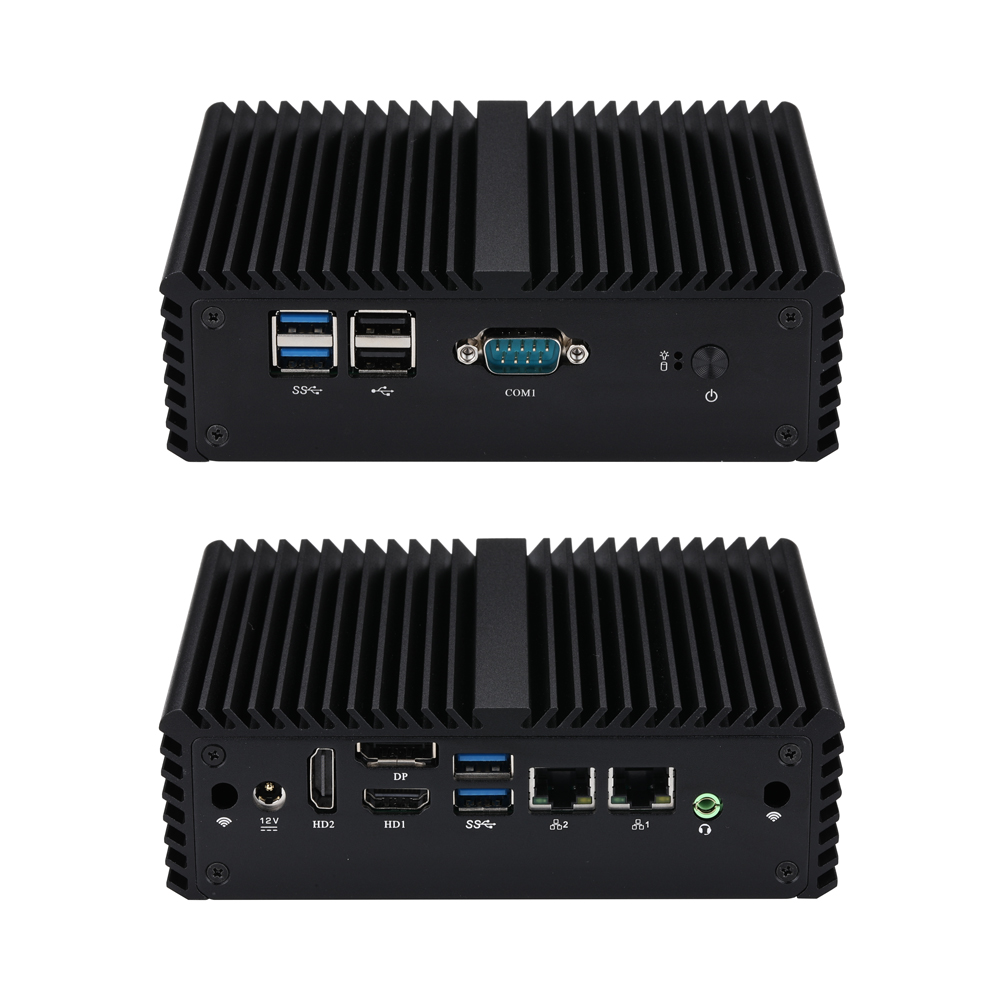

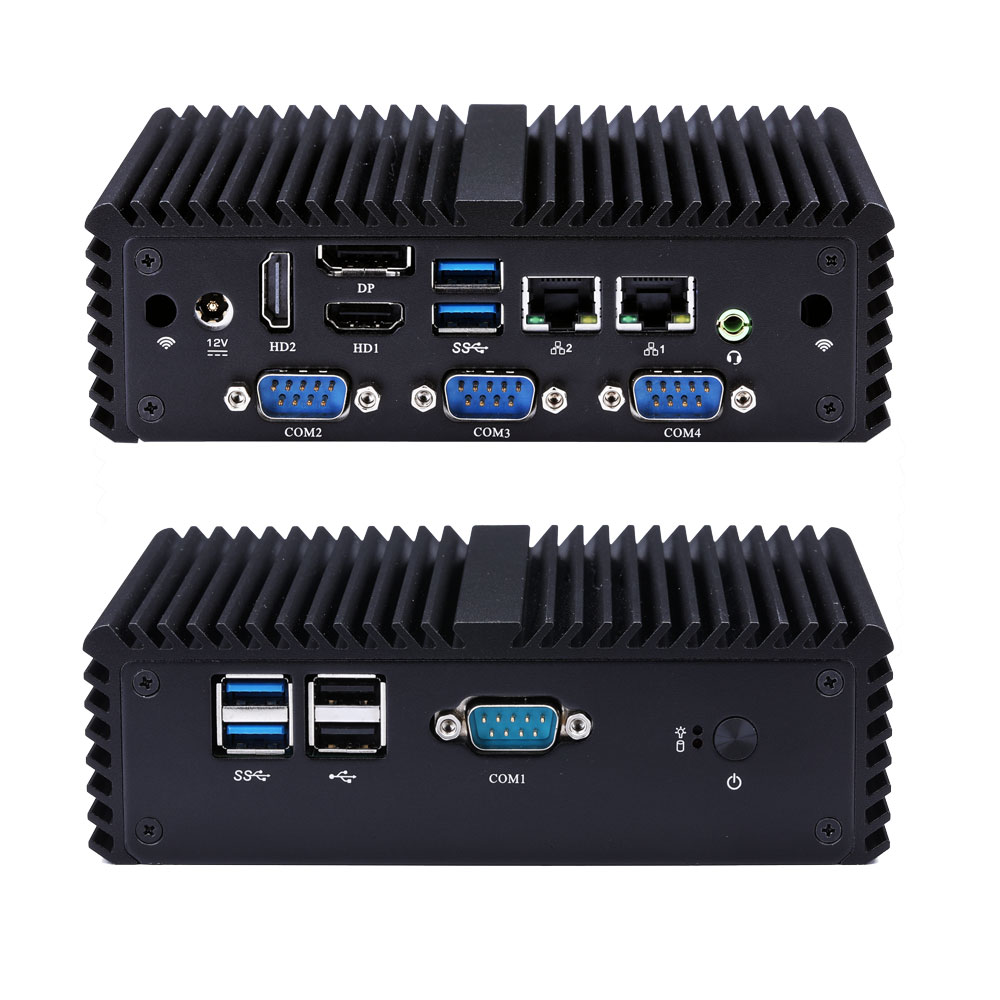

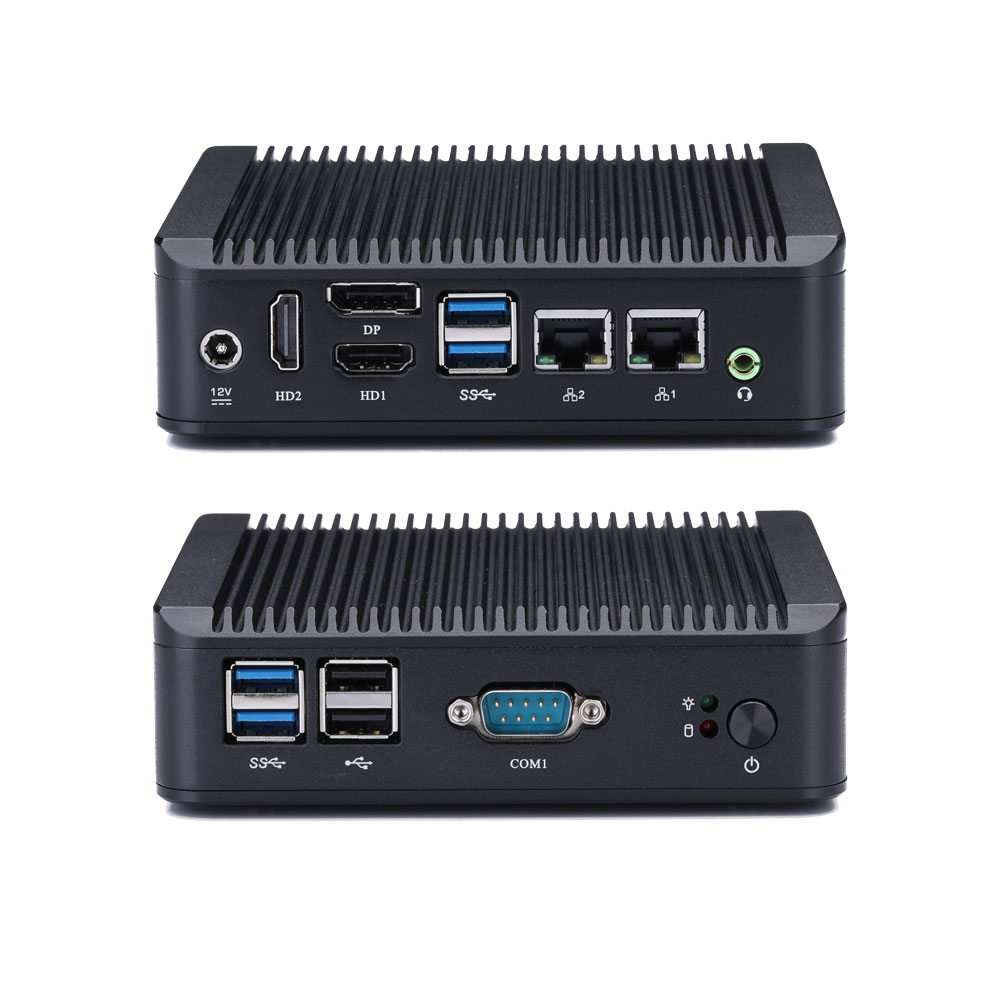

Q10300SN-S08Q10300SN-S08Q10300P-S08Q10300P-S08Q10300SN-S01Q10300SN-S01

สินค้านี้มีให้บริการผ่านการสอบถามและปรับแต่ง OEM/ODM

ส่งข้อสอบถาม
Q3060G2-DQ3160G2-DQ3710G2-DMB2J249-0311MB2J249-0321MB2J249-0331IntelBraswellPentiumCeleronATOMJ3060N3060J3160N3160J3710N3710

Main Features

  • Intel Braswell Processor
  • 2 × HDMI, 1 × Display Port
  • 4 × USB 3.0, 2 × USB 2.0
  • 1 × M.2, 1 × mSATA
  • 1 × Mini-PCIe, 1 × SATA 3.0
  • 4 × RS-232 Serial Port
  • 2 × Realtek Gigabit LAN

ระบบโปรเซสเซอร์

CPUIntel Braswell Processor
ChipsetBy CPU
มิติ120× 120mm
จำนวนคอร์By CPU
ความเร็วสูงสุดBy CPU
แคช L2By CPU
BIOSUEFI

หน่วยความจำ

เทคโนโลยีDDR3L 1333/1600MHz SDRAM
สูงสุด8GB
Socket1× SO-DIMM

กราฟิก

ตัวควบคุมBy CPU
Display Port1
HDMI2
จอภาพหลายจอYes

Ethernet

อินเทอร์เฟซ10/100/1000Mbps
ตัวควบคุม2× Realtek Gigabit LAN
Connector2× RJ-45

Audio

ตัวควบคุมRealtek HD Audio

I/O ด้านหน้า

ปุ่ม Power1
LED1× Power LED,1 × HDD LED
USB2× USB 3.0, 2× USB 2.0
พอร์ตอนุกรม1× RS-232

I/O ด้านหลัง

USB2× USB 3.0
Audio1 (Mic-in, Line-out)
DC-IN1
HDMI2
Display Port1
Ethernet2

พื้นที่จัดเก็บ

อัตราการถ่ายโอนข้อมูลสูงสุดSATA 3.0 (6.0Gb/S)

ส่วนขยาย

mSATA1× Full-length Mini PCIe for SSD
M.21× M.2 for Wi-Fi (E key, Type: 2230)
Mini PCIe1× Mini PCIe,Half-length Mini PCIe for Wi-Fi by Default, Full-length Mini PCIe for 4G

ขั้วต่อภายใน

พอร์ตอนุกรม3, 2 × 5Pin, Pitch 2.0mm, COM3/4 Support 5V/12V
SATA1, SATA 3.0 (6.0Gb/S)
ขั้วต่อไฟ SATA1, 1 × 4Pin, Pitch PH2.0mm
ช่อง SIM1
AutoStart JumperYes, 1 × 3Pin, Pitch 2.54mm
CMOS Clear JumperNo
ขั้วต่อ GPIO1, 2 × 5Pin, Pitch 2.0mm
ขั้วต่อแผงด้านหน้า1, 2 × 5Pin, Pitch 2.54mm
Header ลำโพง1, 2× 5Pin, Pitch 2.54mm 1,1× 4Pin, Pitch PH2.0mm
Header Power1, 1 × 2Pin, Pitch 4.2mm (Option)

ตัวจับเวลา Watchdog

OutputFrom Super I/O to Drag RESETCON#
ช่วงเวลา256 Segments,0,1,2,3,,,255 sec/min

Power

อินพุตไฟ12V DC in, 5.5mm/2.5mm

สภาพแวดล้อม

อุณหภูมิใช้งาน0-50℃

อุปกรณ์เสริม

อุปกรณ์เสริมCable for HDD, Cable for Serial Port

รองรับ OS

OSWindows 7 x64, Windows 10, Linux

อุปกรณ์ในกล่อง

  • Motherboard × 1
  • SATA Combo Cable × 1
  • COM Extension Cable × 3

* เนื้อหาในแพ็คเกจจริงอาจแตกต่างกัน โปรดตรวจสอบอีกครั้ง ราคาและข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

การเลือกคำสั่งซื้อและข้อมูลจำเพาะ

Ordering CodeLegacy ModelCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPเอกสารข้อมูล
MB2J249-0311 Q3060G2-D Braswell Celeron N3060 2 / 2 1.6Ghz ~ 2.48Ghz 2M Intel HD Graphics 6W
MB2J249-0321 Q3160G2-D Braswell Celeron N3160 4 / 4 1.6Ghz ~ 2.24Ghz 2M Intel HD Graphics 6W
MB2J249-0331 Q3710G2-D Braswell Pentium J3710 4 / 4 1.6Ghz ~ 2.64Ghz 2M Intel HD Graphics 6.5W

ดาวน์โหลดไดรเวอร์

DRV

Driver Package

↓ DRV

Graphics Driver

↓ DRV

Audio Driver

↓
